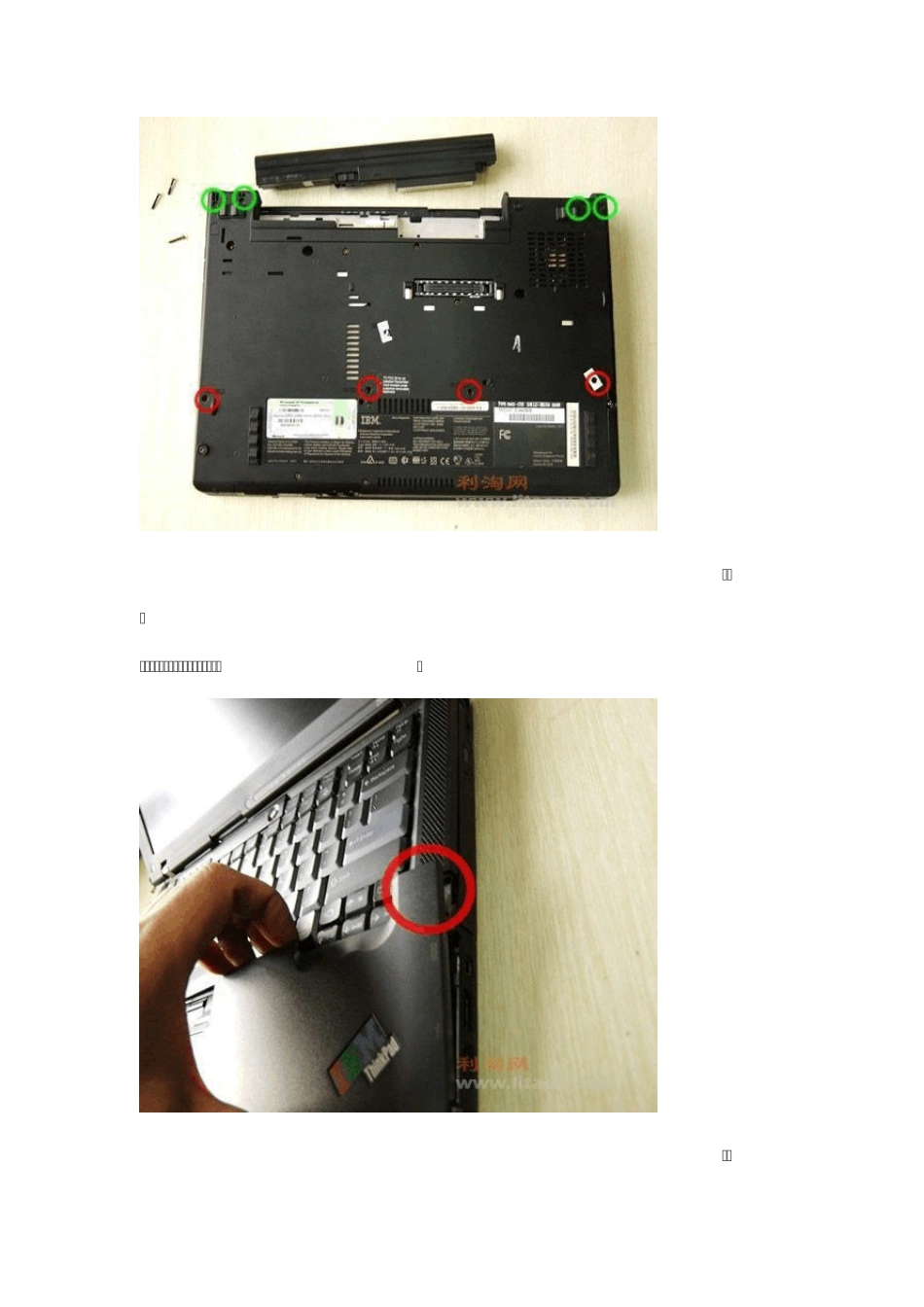

联 想 lenovo IBM thinkpad Z61T 拆 机 图解实战 Z 系列笔记本是介于 R 系列和 T 系列之间的一个产品,要严格分类 来说的话应该是算商务系列的,主要原因是 Z 系列的主要部件都是与 T 系列 通用的,而 R 系类则不是,如 Z 系列的光驱,以及电池内置无线网卡等等都是与 T 系列一样的做工和用料以及设计,Z 系列也延续了 T 系列中的铝镁合金的骨架设计大大 增加了笔记本的坚固度。但是笔记本使用时间一长就需要清理风扇了,不管是 IBM 的笔记本还是其他笔记本都是一样的,要是长期使用 灰尘堵死风扇会严重影响笔记本散热,以及笔记本的稳定性。下面是我们拆解 IBM Z61T 笔记本以及清洁风扇详细过程,给利淘的网友一个参考可以自己动手: 拆解前冬天最好洗个手放干静电,其次准备一把小号的十字螺丝 刀: 1,将 Z61T 笔记本的电池拆卸下来如图 1 2,将下面的螺丝全部拆解,如果你仅仅是拆解内存的话只需要拆卸红色位置的螺丝以及中间一个小方块位置的螺丝(小纸块中间的那个是固定键盘的)以 及拆卸下绿色的螺丝,这些螺丝是固定转轴以及 U 型框的。 从右边动手拆卸掌托然后再扣来如下图 掌托拆卸下来后我们能看到里面的金属骨架和内存的位置了,要是你仅仅为了安装或者更换内存就没必要继续拆解了,直接将固定内存的两个刚片 掰开内存就能弹上来取出即可 来一张 IBM Z61T笔记本掌托的特写,基本和我们看到的 T61 掌托是一样的 下面是键盘,( 注意先将键盘螺丝已经拧开了,是背面中间的一颗)然后取出键盘取下键盘链接主板的排线插口 插口比较紧,小心点别破坏了 下面就是处理器以及网卡无线,等部件位置了,我们可以看到正中间 留了一个扩展插槽,这个主要是为了扩展迅盘以及 3G 网卡预留的 下面我们开始拆卸 U 型框,只有将这个框拆卸下来后我们才能将 Z61T 笔记本的风扇拆下来,如下拧开这些螺丝 我们从左边动手,由于除了使用螺丝固定外,框架还使用了卡口的设计,所以需要小心慢点来 这样我们就能取出 U型框了 Z61T 笔记本 U 型框拆解下来后的特写 将链接风扇的电源线拆开,就能取出散热风扇了 拧开固定风扇的螺丝 慢慢清洁吧
