联轴器新旧标准对照表

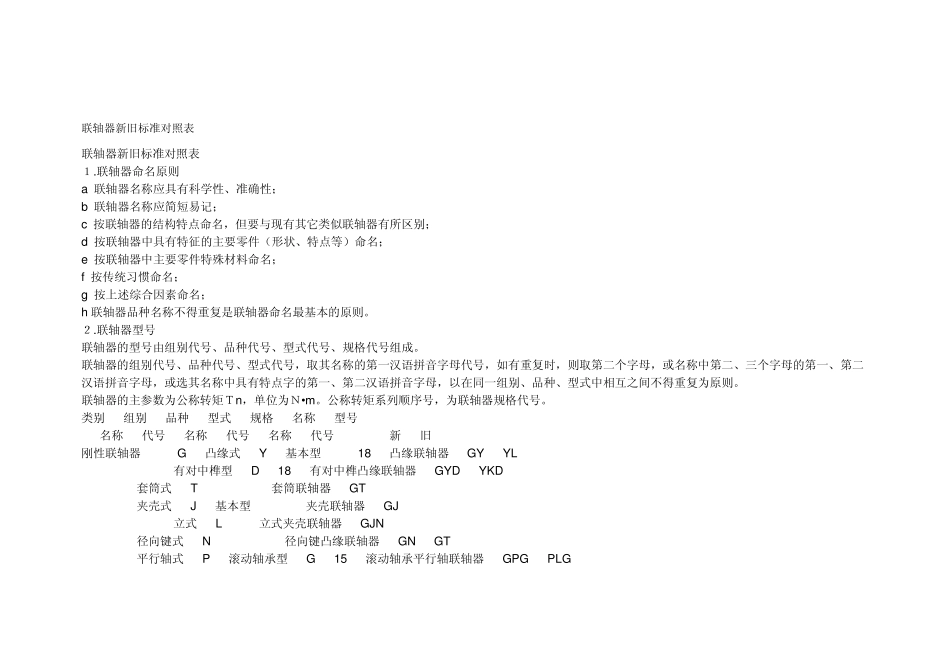

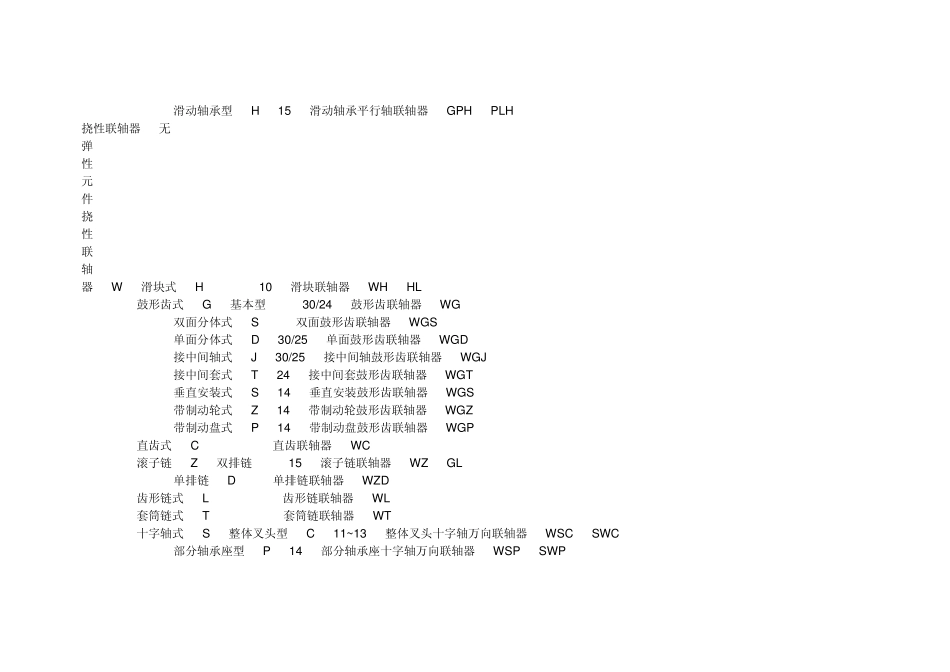

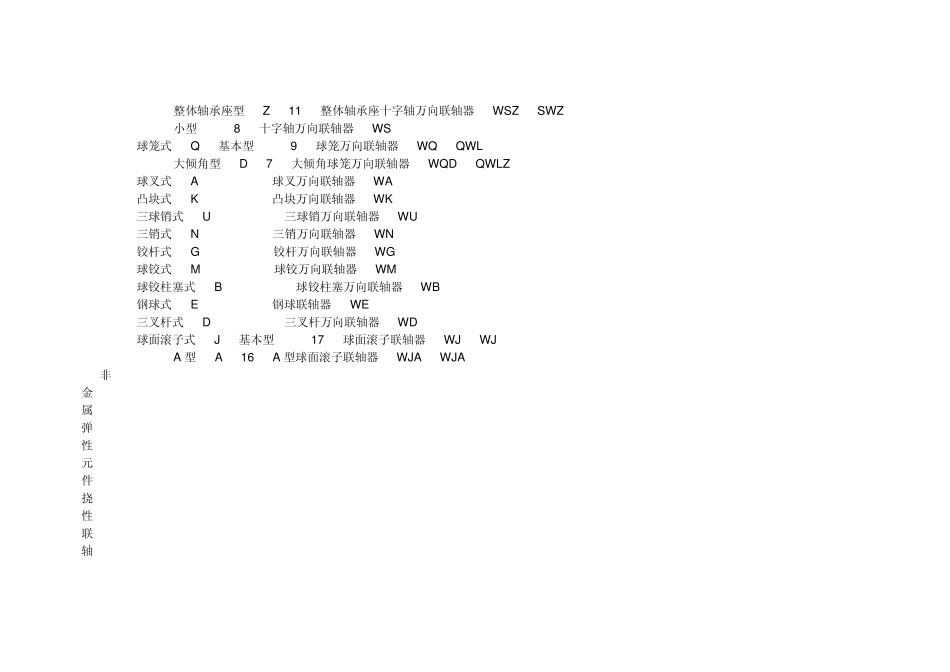

联轴器新旧标准对照表 联轴器新旧标准对照表 １.联轴器命名原则 a 联轴器名称应具有科学性、准确性； b 联轴器名称应简短易记； c 按联轴器的结构特点命名，但要与现有其它类似联轴器有所区别； d 按联轴器中具有特征的主要零件（形状、特点等）命名； e 按联轴器中主要零件特殊材料命名； f 按传统习惯命名； g 按上述综合因素命名； h 联轴器品种名称不得重复是联轴器命名最基本的原则。 ２.联轴器型号 联轴器的型号由组别代号、品种代号、型式代号、规格代号组成。 联轴器的组别代号、品种代号、型式代号，取其名称的第一汉语拼音字母代号，如有重复时，则取第二个字母，或名称中第二、三个字母的第一、第二汉语拼音字母，或选其名称中具有特点字的第一、第二汉语拼音字母，以在同一组别、品种、型式中相互之间不得重复为原则。 联轴器的主参数为公称转矩Ｔn ，单位为Ｎ•m。公称转矩系列顺序号，为联轴器规格代号。 类别 组别 品种 型式 规格 名称 型号 名称 代号 名称 代号 名称 代号 新 旧 刚性联轴器 G 凸缘式 Y 基本型 18 凸缘联轴器 GY YL 有对中榫型 D 18 有对中榫凸缘联轴器 GYD YKD 套筒式 T 套筒联轴器 GT 夹壳式 J 基本型 夹壳联轴器 GJ 立式 L 立式夹壳联轴器 GJN 径向键式 N 径向键凸缘联轴器 GN GT 平行轴式 P 滚动轴承型 G 15 滚动轴承平行轴联轴器 GPG PLG 滑动轴承型 H 15 滑动轴承平行轴联轴器 GPH PLH 挠性联轴器 无 弹 性 元 件 挠 性 联 轴 器 W 滑块式 H 10 滑块联轴器 WH HL 鼓形齿式 G 基本型 30/24 鼓形齿联轴器 WG 双面分体式 S 双面鼓形齿联轴器 WGS 单面分体式 D 30/25 单面鼓形齿联轴器 WGD 接中间轴式 J 30/25 接中间轴鼓形齿联轴器 WGJ 接中间套式 T 24 接中间套鼓形齿联轴器 WGT 垂直安装式 S 14 垂直安装鼓形齿联轴器 WGS 带制动轮式 Z 14 带制动轮鼓形齿联轴器 WGZ 带制动盘式 P 14 带制动盘鼓形齿联轴器 WGP 直齿式 C 直齿联轴器 WC 滚子链 Z 双排链 15 滚子链联轴器 WZ GL 单排链 D 单排链联轴器 WZD 齿形链式 L 齿形链联轴器 WL 套筒链式 T 套筒链联轴器 WT 十字轴式 S 整体叉头型 C 11~13 整体叉头十字轴万向联轴器 WSC SWC 部分轴承座型 P 14 部分轴承座十字轴万向联轴器 WSP SWP 整体轴承座型 Z 11 整体...
