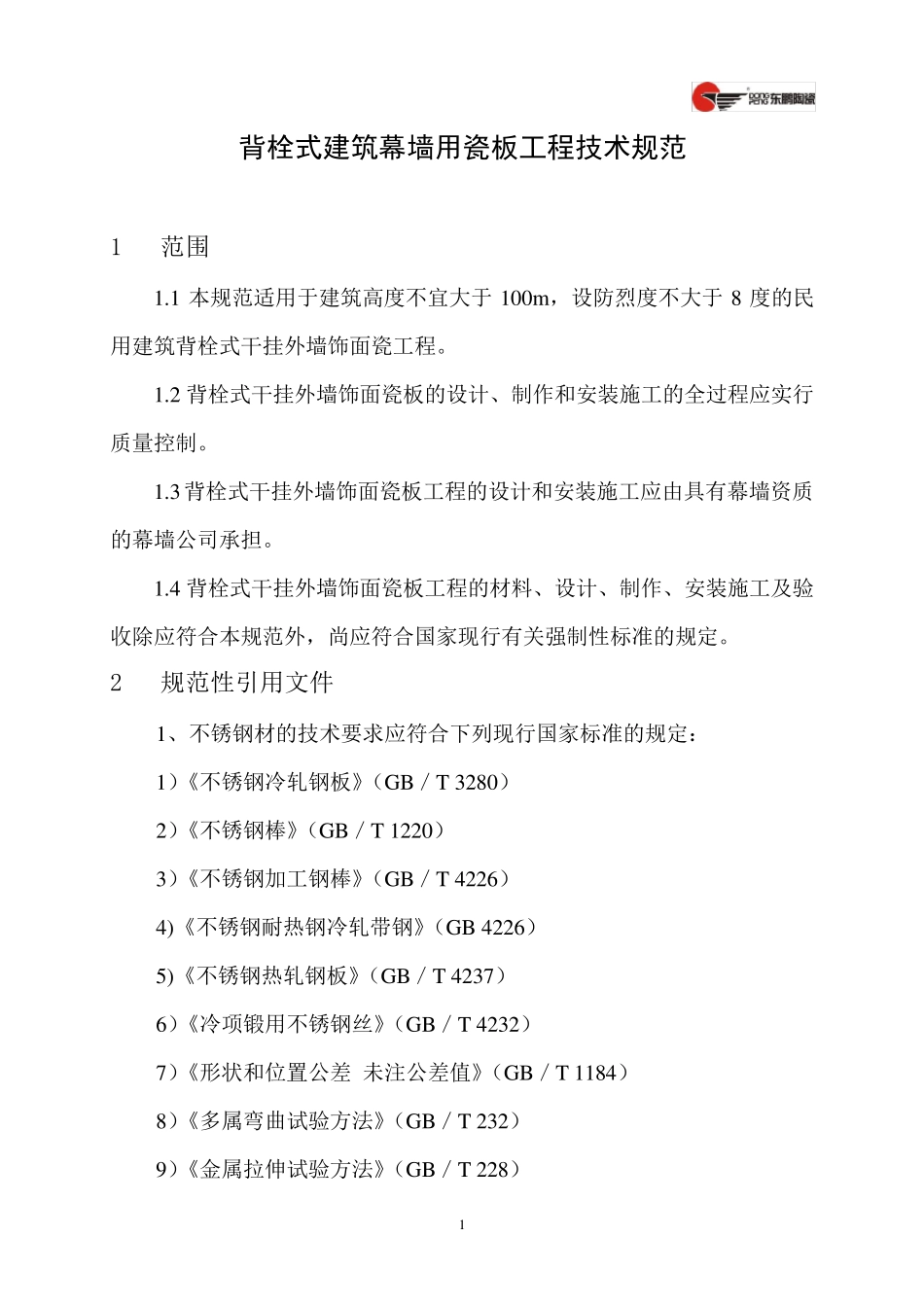

背栓式建筑幕墙用瓷板工程技术规范VIP专享

1 背栓式建筑幕墙用瓷板工程技术规范 1 范围 1.1 本规范适用于建筑高度不宜大于100m ，设防烈度不大于8 度的民用建筑背栓式干挂外墙饰面瓷工程。 1.2 背栓式干挂外墙饰面瓷板的设计、制作和安装施工的全过程应实行质量控制。 1.3背栓式干挂外墙饰面瓷板工程的设计和安装施工应由具有幕墙资质的幕墙公司承担。 1.4 背栓式干挂外墙饰面瓷板工程的材料、设计、制作、安装施工及验收除应符合本规范外，尚应符合国家现行有关强制性标准的规定。 2 规范性引用文件 1、不锈钢材的技术要求应符合下列现行国家标准的规定： 1）《不锈钢冷轧钢板》（GB／T 3280） 2）《不锈钢棒》（GB／T 1220） 3）《不锈钢加工钢棒》（GB／T 4226） 4)《不锈钢耐热钢冷轧带钢》（GB 4226） 5)《不锈钢热轧钢板》（GB／T 4237） 6）《冷项锻用不锈钢丝》（GB／T 4232） 7）《形状和位置公差 未注公差值》（GB／T 1184） 8）《多属弯曲试验方法》（GB／T 232） 9）《金属拉伸试验方法》（GB／T 228） 2 2、钢材的技术要求应符合下列现行国家标准的规定： 1）《碳素结构》（GB／T 700） 2）《优质碳素结构钢》（GB／T 699） 3）《合金结构钢》（GB／T 3077） 4）《低合金高强度结构钢》（GB／T1591） 5）《碳素结构和低合金结构热轧薄钢板及钢带》（GB／T 912） 6）《碳素结构和低合金结构热轧厚钢板及钢带》（GB／T3274） 7）《结构用冷弯空心型钢尺寸、外型、重量及允许偏差》（9GB／T 6728） 8）《冷拔无缝异型钢管》（GB／T 3094） 9）《高耐候结构钢》（GB／T 4171） 10）《焊接结构用耐候钢》（GB／T 4172） 3 材料 3.1 一般规定 3.1.1 背栓式干挂外墙饰面瓷板所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证。 3.1.2 背栓式干挂外墙饰面瓷板所选用材料的物理化学及耐候性能应符合设计要求。 3.1.3 硅酮耐候密封胶必须有与所接触材料的相容性试验报告。 3.2 饰面瓷板 按企业标准《背栓式单元挂件外墙饰面瓷板产品标准》。 3.2.1 饰面瓷板尺寸的允许偏差见表 1。 3 表1 项目 标准 测试方法 长度和宽度 ±0.4 JGJ133－2001 厚度 ±5.0 边直度 ±0.2 直角度 ±0.2 表面平整度 ±0.2 3.2.2 饰面瓷板的理化能见表2。 表2 项目 标准 测试方法 吸水率（％） 平均值 E≤0.1，单块值 E≤0.1 JGJ133－3001 破坏强度（N） 平均值≥1300 断裂模数（Mpa） 平均...
