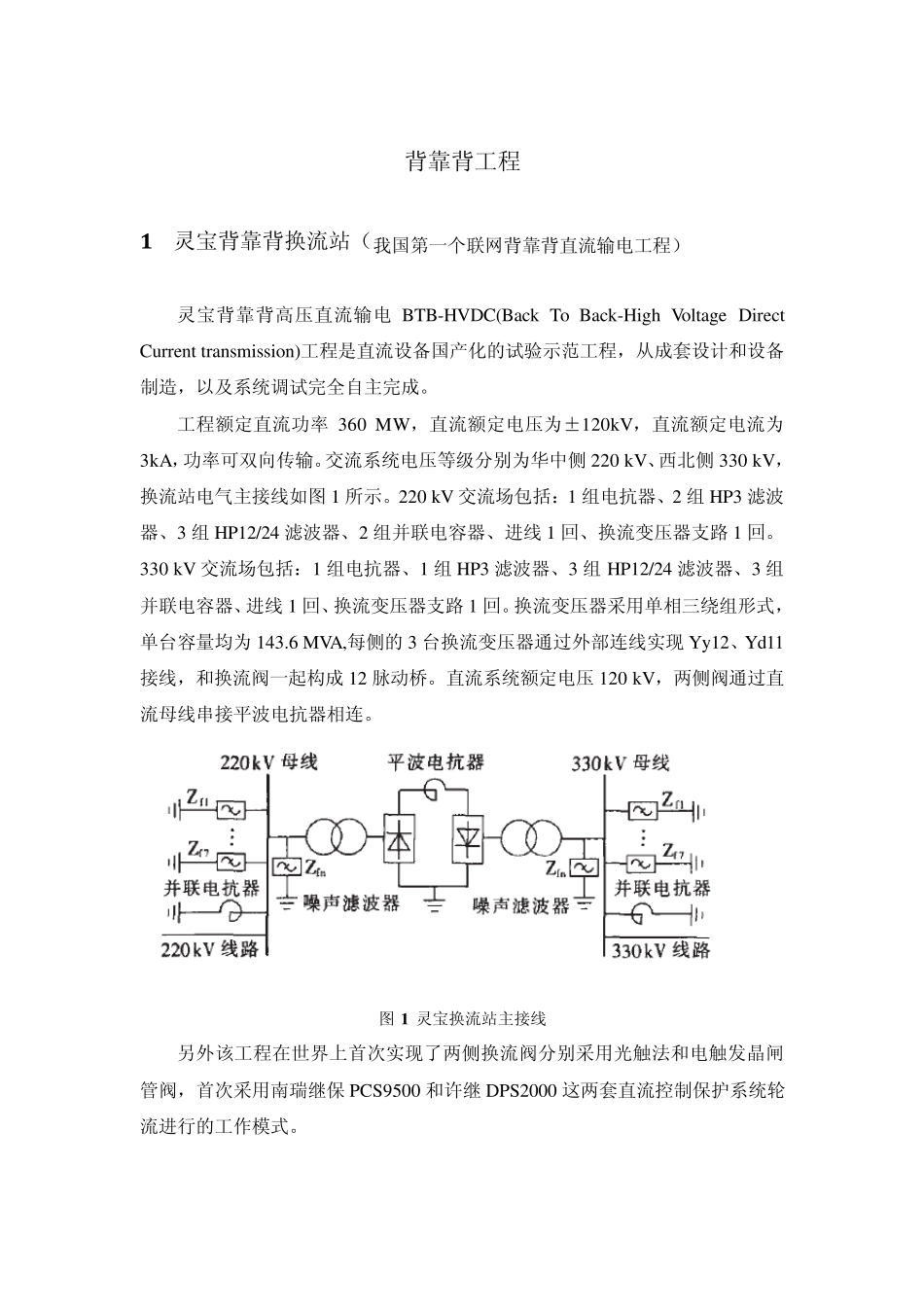

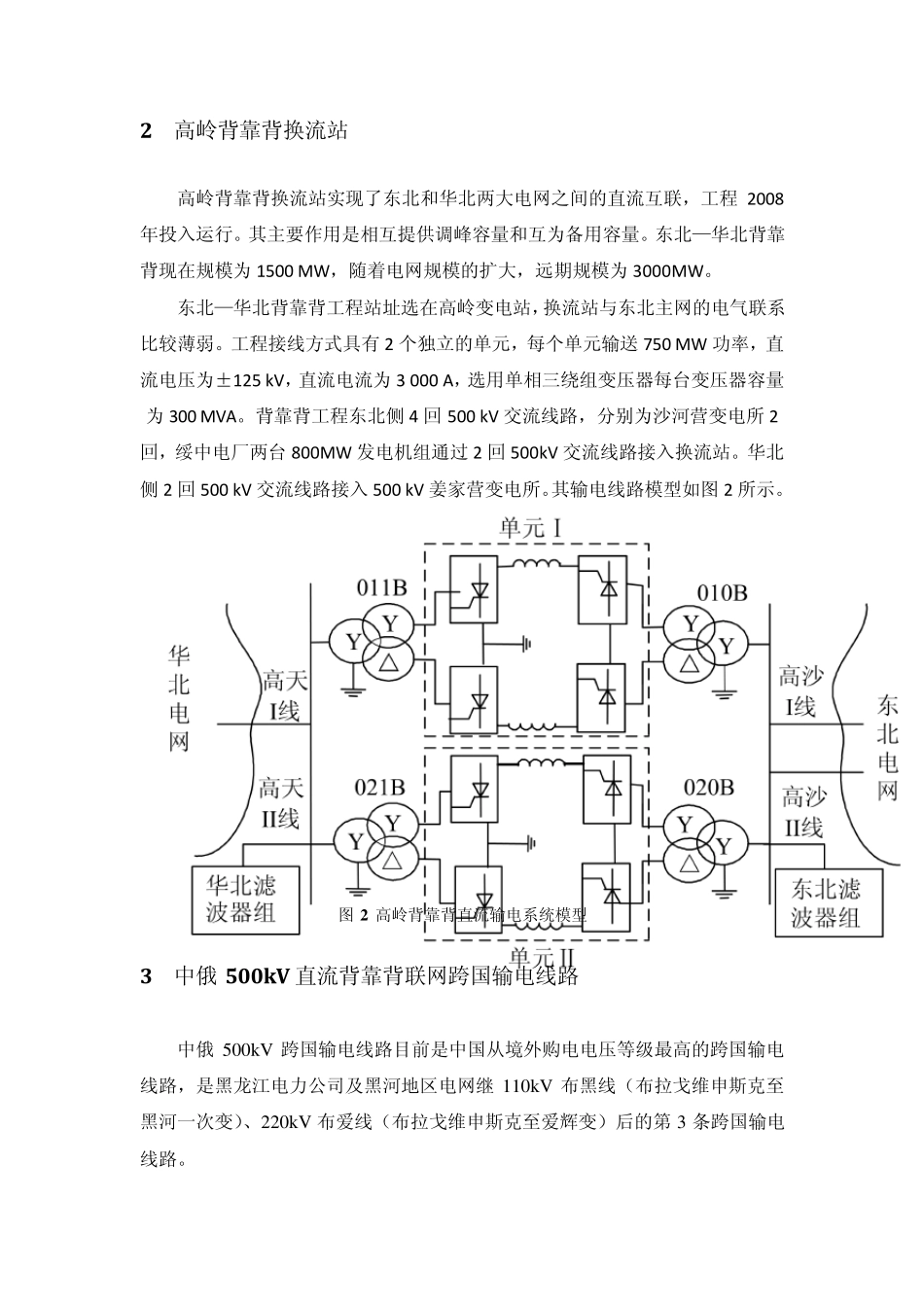

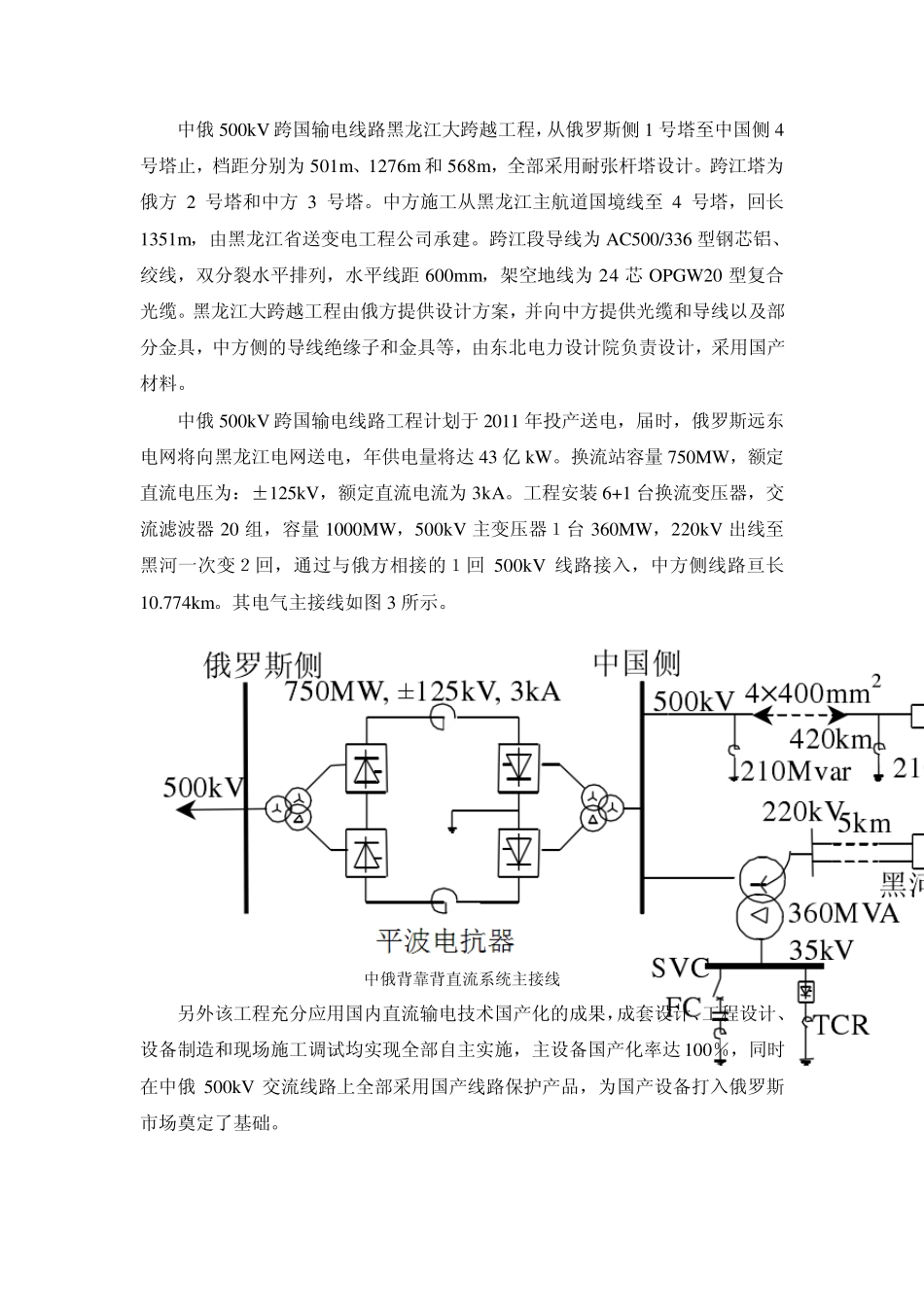

背靠背工程 1 灵宝背靠背换流站(我国第一个联网背靠背直流输电工程) 灵宝背靠背高压直流输电BTB-HVDC(Back To Back-High Voltage Direct Cu rrent transmission)工程是直流设备国产化的试验示范工程,从成套设计和设备制造,以及系统调试完全自主完成。 工程额定直流功率360 MW,直流额定电压为±120kV,直流额定电流为3kA,功率可双向传输。交流系统电压等级分别为华中侧 220 kV、西北侧 330 kV,换流站电气主接线如图 1 所示。220 kV 交流场包括:1 组电抗器、2 组 HP3 滤波器、3 组 HP12/24 滤波器、2 组并联电容器、进线 1 回、换流变压器支路 1 回。330 kV 交流场包括:1 组电抗器、1 组 HP3 滤波器、3 组 HP12/24 滤波器、3 组并联电容器、进线 1 回、换流变压器支路 1 回。换流变压器采用单相三绕组形式,单台容量均为143.6 MVA,每侧的3 台换流变压器通过外部连线实现 Yy 12、Yd11接线,和换流阀一起构成12 脉动桥。直流系统额定电压120 kV,两侧阀通过直流母线串接平波电抗器相连。 图 1 灵宝换流站主接线 另外该工程在世界上首次实现了两侧换流阀分别采用光触法和电触发晶闸管阀,首次采用南瑞继保 PCS9500 和许继 DPS2000 这两套直流控制保护系统轮流进行的工作模式。 2 高岭背靠背换流站 高岭背靠背换流站实现了东北和华北两大电网之间的直流互联,工程2008年投入运行。其主要作用是相互提供调峰容量和互为备用容量。东北—华北背靠背现在规模为1500 MW,随着电网规模的扩大,远期规模为3000MW。 东北—华北背靠背工程站址选在高岭变电站,换流站与东北主网的电气联系比较薄弱。工程接线方式具有2 个独立的单元,每个单元输送750 MW 功率,直流电压为±125 kV,直流电流为3 000 A,选用单相三绕组变压器每台变压器容量为300 MVA。背靠背工程东北侧 4 回 500 kV 交流线路,分别为沙河营变电所 2回,绥中电厂两台 800MW 发电机组通过 2 回 500kV 交流线路接入换流站。华北侧 2 回 500 kV 交流线路接入500 kV 姜家营变电所。其输电线路模型如图 2 所示。图 2 高岭背靠背直流输电系统模型 3 中俄 500kV 直流背靠背联网跨国输电线路 中俄 500kV 跨国输电线路目前是中国从境外购电电压等级最高的跨国输电线路,是黑龙江电力公司及黑河地区电网继 110kV 布黑线(布拉戈维申斯克至黑河一次变)、220kV 布爱线(布拉戈维申斯克至爱...
