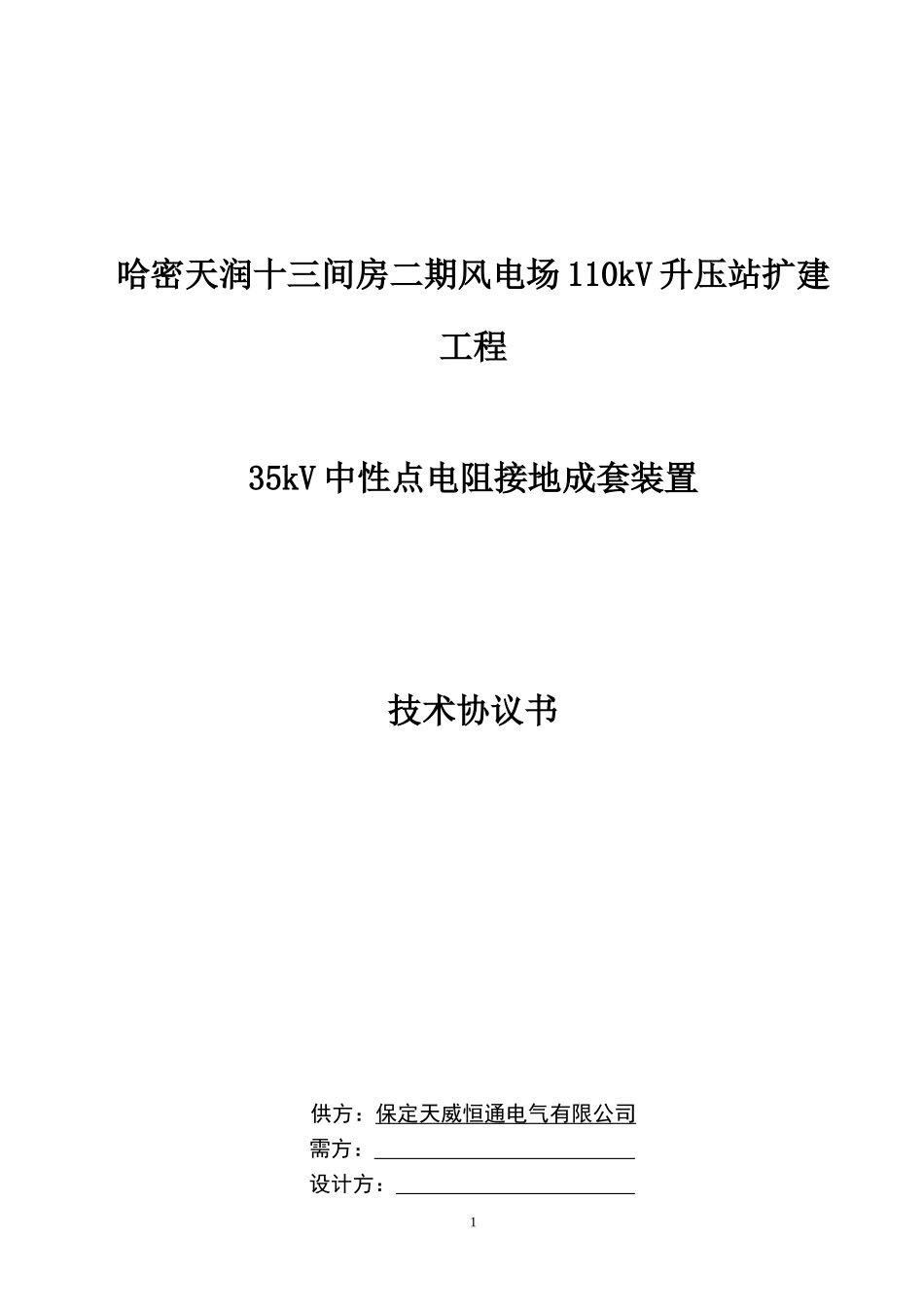

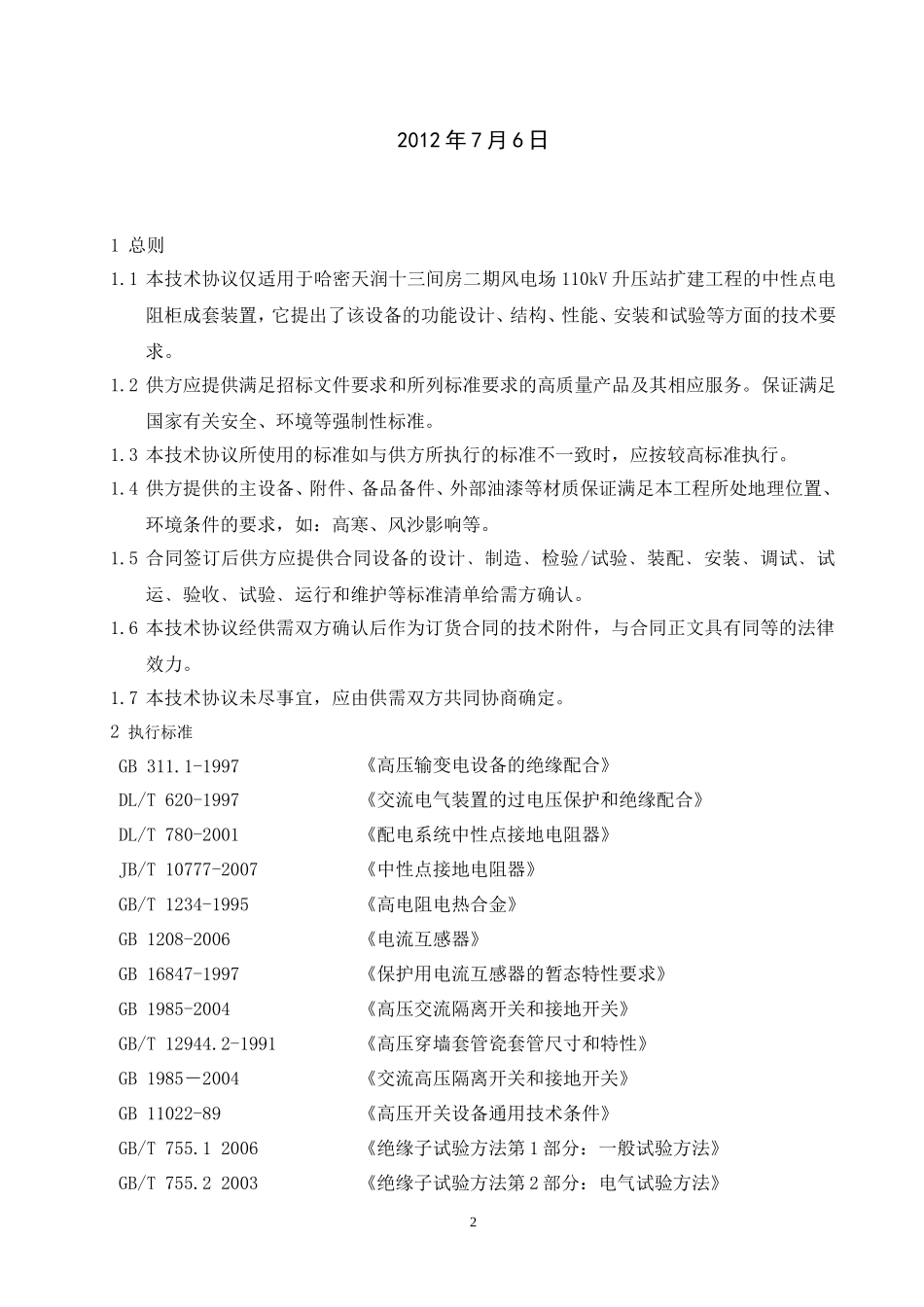

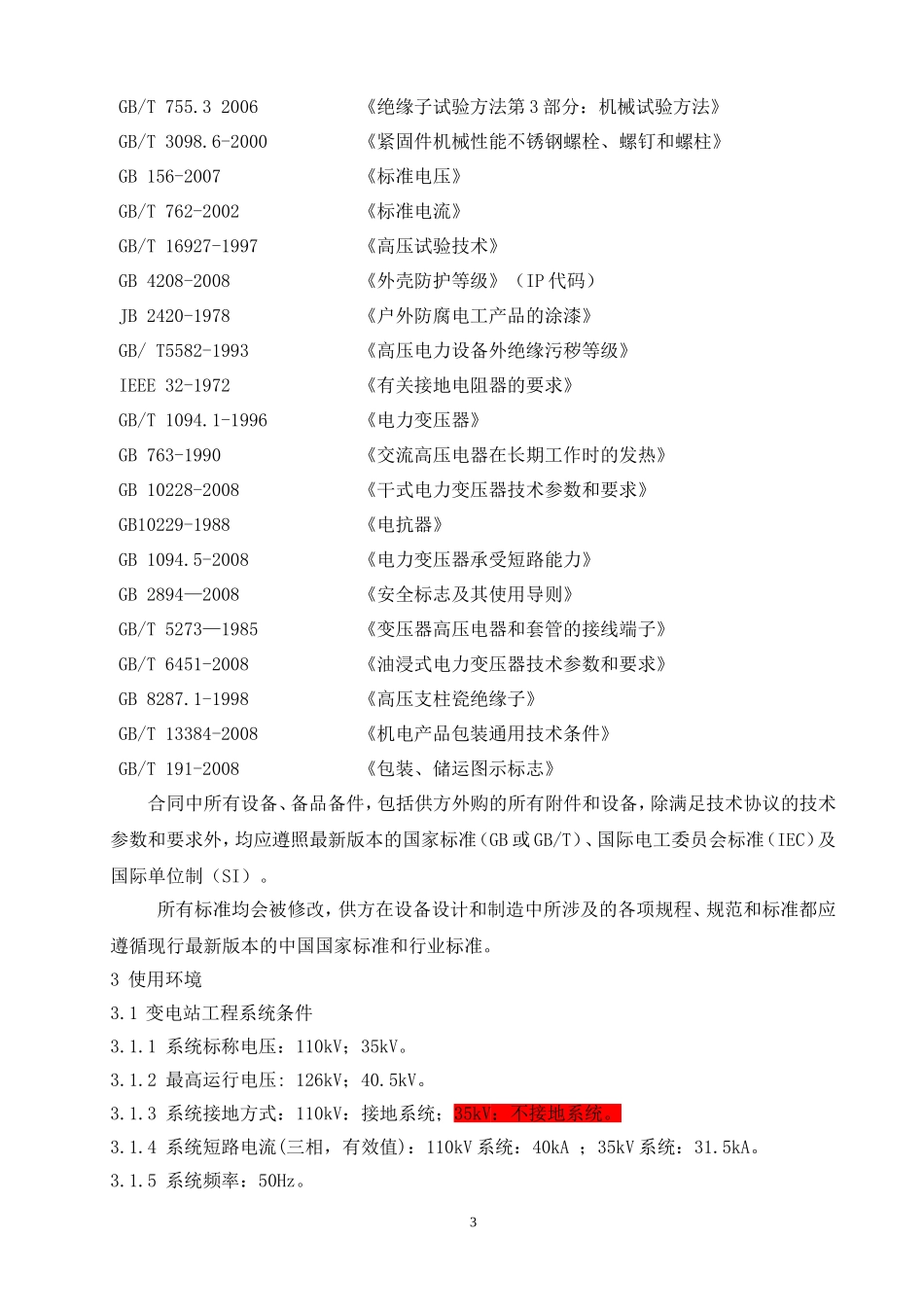

哈密天润十三间房二期风电场110kV升压站扩建工程35kV中性点电阻接地成套装置技术协议书供方：保定天威恒通电气有限公司需方：设计方：12012年7月6日1总则1.1本技术协议仅适用于哈密天润十三间房二期风电场110kV升压站扩建工程的中性点电阻柜成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2供方应提供满足招标文件要求和所列标准要求的高质量产品及其相应服务。保证满足国家有关安全、环境等强制性标准。1.3本技术协议所使用的标准如与供方所执行的标准不一致时，应按较高标准执行。1.4供方提供的主设备、附件、备品备件、外部油漆等材质保证满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。1.5合同签订后供方应提供合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给需方确认。1.6本技术协议经供需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7本技术协议未尽事宜，应由供需双方共同协商确定。2执行标准GB311.1-1997《高压输变电设备的绝缘配合》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》DL/T780-2001《配电系统中性点接地电阻器》JB/T10777-2007《中性点接地电阻器》GB/T1234-1995《高电阻电热合金》GB1208-2006《电流互感器》GB16847-1997《保护用电流互感器的暂态特性要求》GB1985-2004《高压交流隔离开关和接地开关》GB/T12944.2-1991《高压穿墙套管瓷套管尺寸和特性》GB1985－2004《交流高压隔离开关和接地开关》GB11022-89《高压开关设备通用技术条件》GB/T755.12006《绝缘子试验方法第1部分：一般试验方法》GB/T755.22003《绝缘子试验方法第2部分：电气试验方法》2GB/T755.32006《绝缘子试验方法第3部分：机械试验方法》GB/T3098.6-2000《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB156-2007《标准电压》GB/T762-2002《标准电流》GB/T16927-1997《高压试验技术》GB4208-2008《外壳防护等级》（IP代码）JB2420-1978《户外防腐电工产品的涂漆》GB/T5582-1993《高压电力设备外绝缘污秽等级》IEEE32-1972《有关接地电阻器的要求》GB/T1094.1-1996《电力变压器》GB763-1990《交流高压电器在长期工作时的发热》GB10228-2008《干式电力变压器技术参数和要求》GB10229-1988《电抗器》GB1094.5-2008《电力变压器承受短路能力》GB2894—2008《安全标志及其使用导则》GB/T5273—1985《变压器高压电器和套管的接线端子》GB/T6451-2008《油浸式电力变压器技术参数和要求》GB8287.1-1998《高压支柱瓷绝缘子》GB/T13384-2008《机电产品包装通用技术条件》GB/T191-2008《包装、储运图示标志》合同中所有设备、备品备件，包括供方外购的所有附件和设备，除满足技术协议的技术参数和要求外，均应遵照最新版本的国家标准（GB或GB/T）、国际电工委员会标准（IEC）及国际单位制（SI）。所有标准均会被修改，供方在设备设计和制造中所涉及的各项规程、规范和标准都应遵循现行最新版本的中国国家标准和行业标准。3使用环境3.1变电站工程系统条件3.1.1系统标称电压：110kV；35kV。3.1.2最高运行电压:126kV；40.5kV。3.1.3系统接地方式：110kV：接地系统；35kV：不接地系统。3.1.4系统短路电流(三相，有效值)：110kV系统：40kA；35kV系统：31.5kA。3.1.5系统频率：50Hz。33.2变电站环境条件3.2.1安装地点：户外。3.2.2环境温度：-5∽55℃。3.2.3海拔高度：1500m(相对中国黄海高程系)。3.2.4相对湿度≤90%。3.2.5地震烈度：8度。4技术参数4.1接地变技术参数4.1.1额定电压：35kV。4.1.2最高工作电压：40.5kV。4.1.3额定频率：50Hz。4.1.4额定容量：一次总容量：250kVA。4.1.5连接组别：Zn。4.1.6绝缘等级：LI170×1.05AC70×1.05kV。4.1.7短时允许电流：100A/10S。4.1.8局放值：10pC。4.1.9使用条件：户外。4.1.10绝缘介质和温度等级：环氧树脂浇注F级。4.1.11噪声：≤54dB。4.1.12冷却方式：AN。4.1.13温升限值：100K(2h)。4.1.14其它满足GB6450－1986《干式电力变压器》和GB10229－1988《电抗器》中第六篇“接地变压器”的要求。4.2电阻柜技术要求4.2.1额定电压：3...
