毕业设计课程设计道路勘测课程设计(二级公路)

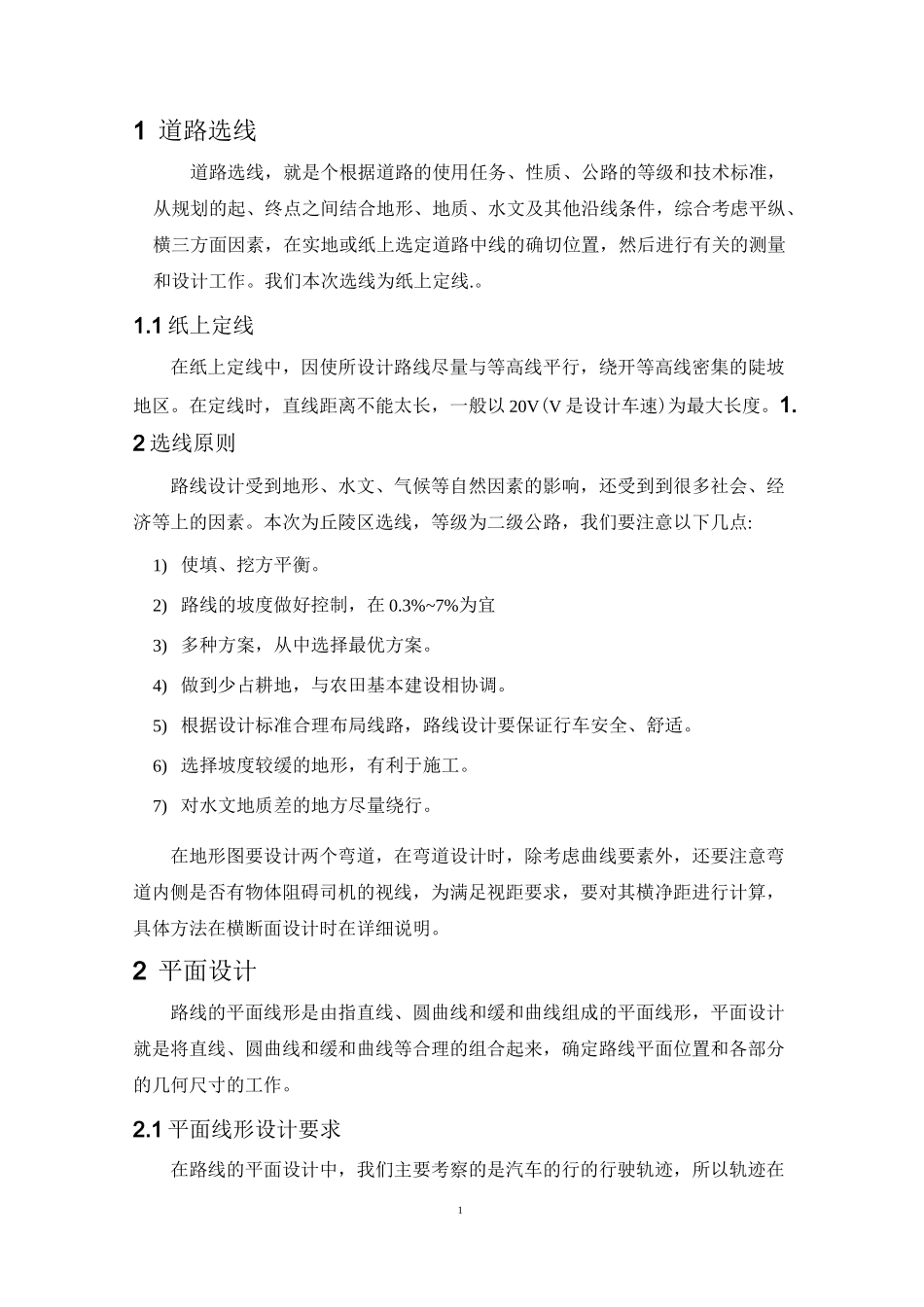

一、课程设计说明书1 道路选线 12 平面设计 13 纵断面设计 54 横断面设计 10二、参考文献 1511 道路选线道路选线，就是个根据道路的使用任务、性质、公路的等级和技术标准，从规划的起、终点之间结合地形、地质、水文及其他沿线条件，综合考虑平纵、横三方面因素，在实地或纸上选定道路中线的确切位置，然后进行有关的测量和设计工作。我们本次选线为纸上定线.。1.1 纸上定线在纸上定线中，因使所设计路线尽量与等高线平行，绕开等高线密集的陡坡地区。在定线时，直线距离不能太长，一般以 20V(V 是设计车速)为最大长度。1.2 选线原则路线设计受到地形、水文、气候等自然因素的影响，还受到到很多社会、经济等上的因素。本次为丘陵区选线，等级为二级公路，我们要注意以下几点:1) 使填、挖方平衡。2) 路线的坡度做好控制，在 0.3%~7%为宜3) 多种方案，从中选择最优方案。4) 做到少占耕地，与农田基本建设相协调。5) 根据设计标准合理布局线路，路线设计要保证行车安全、舒适。6) 选择坡度较缓的地形，有利于施工。7) 对水文地质差的地方尽量绕行。在地形图要设计两个弯道，在弯道设计时，除考虑曲线要素外，还要注意弯道内侧是否有物体阻碍司机的视线，为满足视距要求，要对其横净距进行计算，具体方法在横断面设计时在详细说明。2 平面设计路线的平面线形是由指直线、圆曲线和缓和曲线组成的平面线形，平面设计就是将直线、圆曲线和缓和曲线等合理的组合起来，确定路线平面位置和各部分的几何尺寸的工作。2.1 平面线形设计要求在路线的平面设计中，我们主要考察的是汽车的行的行驶轨迹，所以轨迹在2几何性质上有以下特征：1) 曲线是连续和平滑的，轨迹上任何一点不出现破折。2) 曲率的变化是连续的，轨迹上任何一点不出现两个曲率的值3) 曲率的变化率是连续的，轨迹上任何一点不出现两个曲率变化率的值。2.2 直线的设计直线是平面曲线的要素之一，也是运用最为广泛的，能给人以短捷、直达的印象。但是在直线上高速行驶，容易使驾驶员产生疲劳，造成交通事故，因此，在运用直线时，必须慎重，不宜过长。2.2.1 直线的运用在长直线上要注意下列几个问题：1)长直线上纵坡不宜过大，易导致高速度。2) 长直线与大半径结合最好。3) 长直线两测加标志物，改善单调景观。2.2.2 直线的长度规定直线的长度不宜过长，也不能太短，根据《公路路线设计规范》(JTJ011-94)推荐行驶的最短距离为行驶速度 V 的 6 倍，最长距离一...
