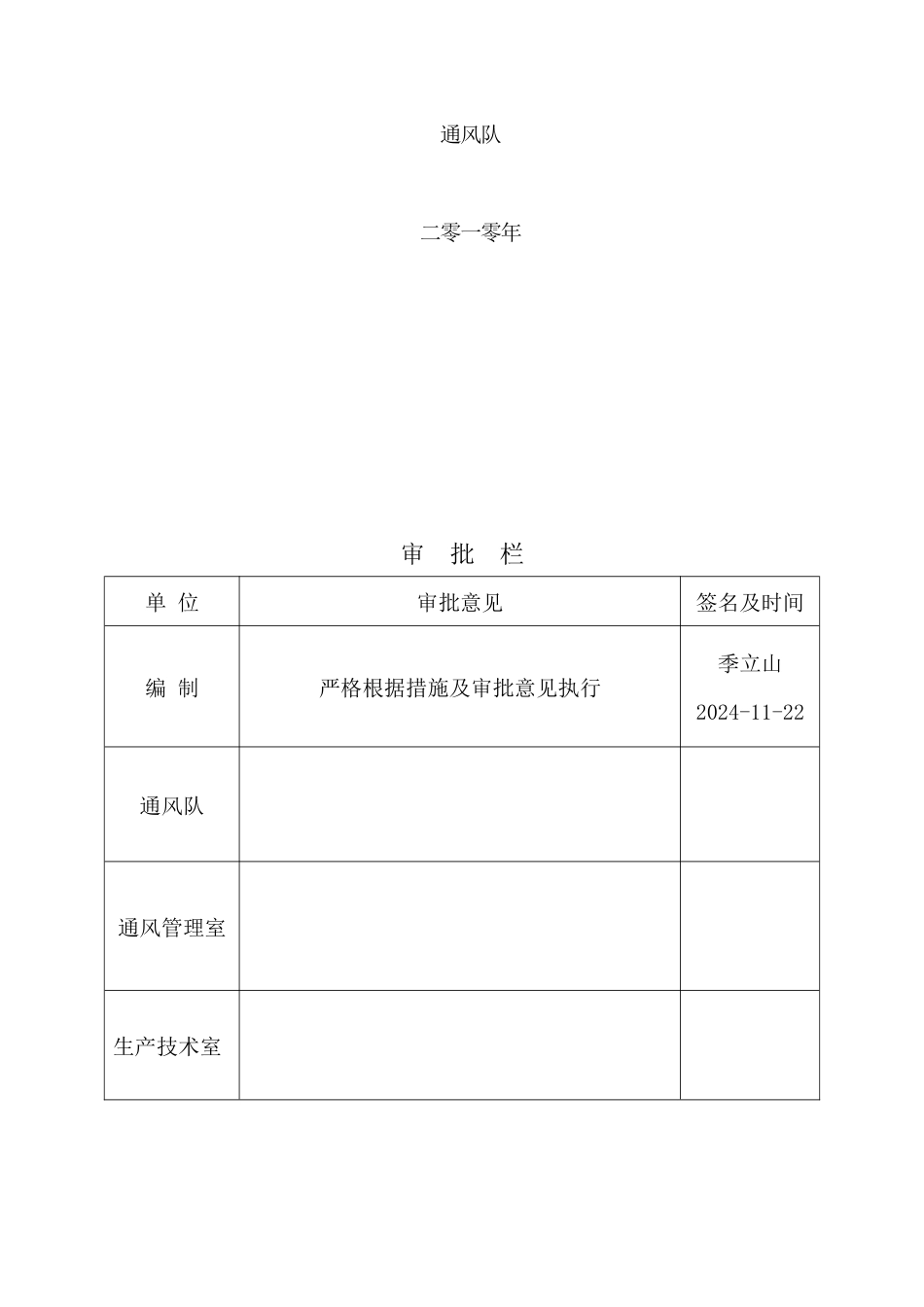

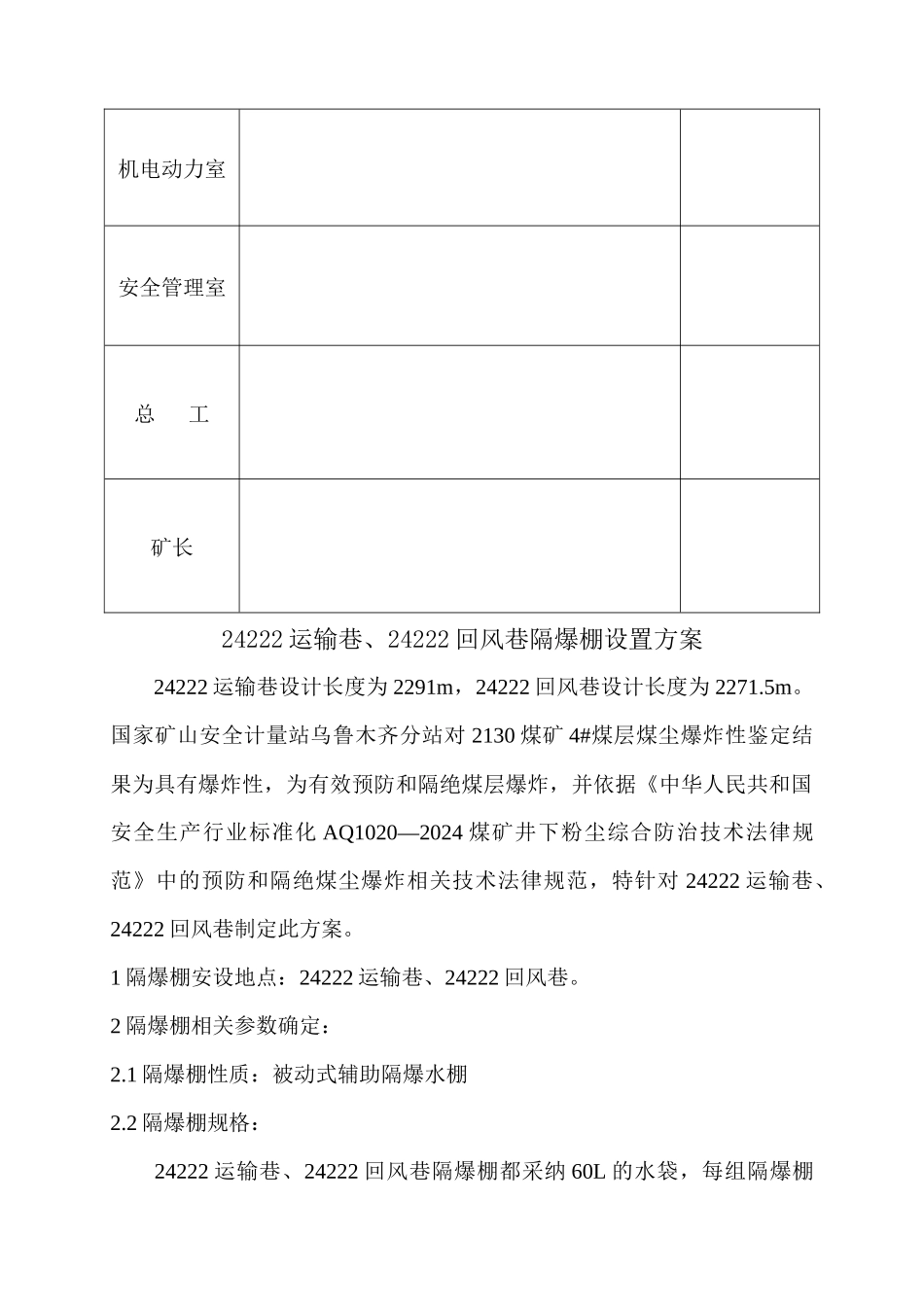

24222 运输巷、24222 回风巷隔爆棚设置方案通风队二零一零年审 批 栏单 位审批意见签名及时间编 制严格根据措施及审批意见执行季立山2024-11-22通风队通风管理室生产技术室机电动力室安全管理室总 工矿长24222 运输巷、24222 回风巷隔爆棚设置方案24222 运输巷设计长度为 2291m，24222 回风巷设计长度为 2271.5m。国家矿山安全计量站乌鲁木齐分站对 2130 煤矿 4#煤层煤尘爆炸性鉴定结果为具有爆炸性，为有效预防和隔绝煤层爆炸，并依据《中华人民共和国安全生产行业标准化 AQ1020—2024 煤矿井下粉尘综合防治技术法律规范》中的预防和隔绝煤尘爆炸相关技术法律规范，特针对 24222 运输巷、24222 回风巷制定此方案。1 隔爆棚安设地点：24222 运输巷、24222 回风巷。2 隔爆棚相关参数确定：2.1 隔爆棚性质：被动式辅助隔爆水棚2.2 隔爆棚规格：24222 运输巷、24222 回风巷隔爆棚都采纳 60L 的水袋，每组隔爆棚为 17 排，每排 2 个水袋，隔爆架排间距为 2.0m。每组隔爆棚水量为：Q=2×17×60=2040L每组隔爆棚长度为：L=（17-1）×2=32m验算：新增隔爆水棚的储水量允许最大断面积为 S=2040L÷200m²²，均满足24222 运输巷、24222 回风巷相关巷道的需要。2.3 隔爆水棚架设方法：根据防尘法律规范的要求与 24222 运输巷、24222 回风巷的设计长度需各架设 9 组辅助隔爆水棚 24222 运输巷、24222 回风巷的隔爆水棚第一组布置在距石门口 200m 位置，然后每隔 200m 设置一组，分别设置 9 组，其中 24222 回风巷第九组隔爆水棚距工作面 183.5m；24222 运输巷第九组隔爆水棚在原有隔爆水棚规格的基础上再增加 2 排隔爆水袋，则 24222 运输巷第九组隔爆水棚距离工作面 199m。（具体见附图）2.4 隔爆水棚具体安装要求：2.4.1 水棚与巷道交叉口、拐弯处的距离需保持 50m—75m，与风门距离应大于 25m。距工作面最近的隔爆水棚首排与工作面的距离，必须保持在 60～200m 范围内。2.4.2 水棚排间距为 1.2-3.0m，辅助水棚长度不小于 20m。水棚距离顶梁、两帮的间隙不得小于 100mm，距巷道轨面不小于；棚区处需要挑顶时，其断面积和形状应与其前后各 20m 长度的巷道保持一致；水袋之间的间隙与水袋同支架或巷壁之间的间隙之和不得大于；特别情况下不得超过；两个水袋之间的间隙不得大于。水袋边与巷壁、支架、顶板、构筑物之间的距离不得小于；水袋底部至顶梁的距离不得大于，假如大于，则...
