autocad基础教程第12章图形标注教学讲义ppt课件.ppt

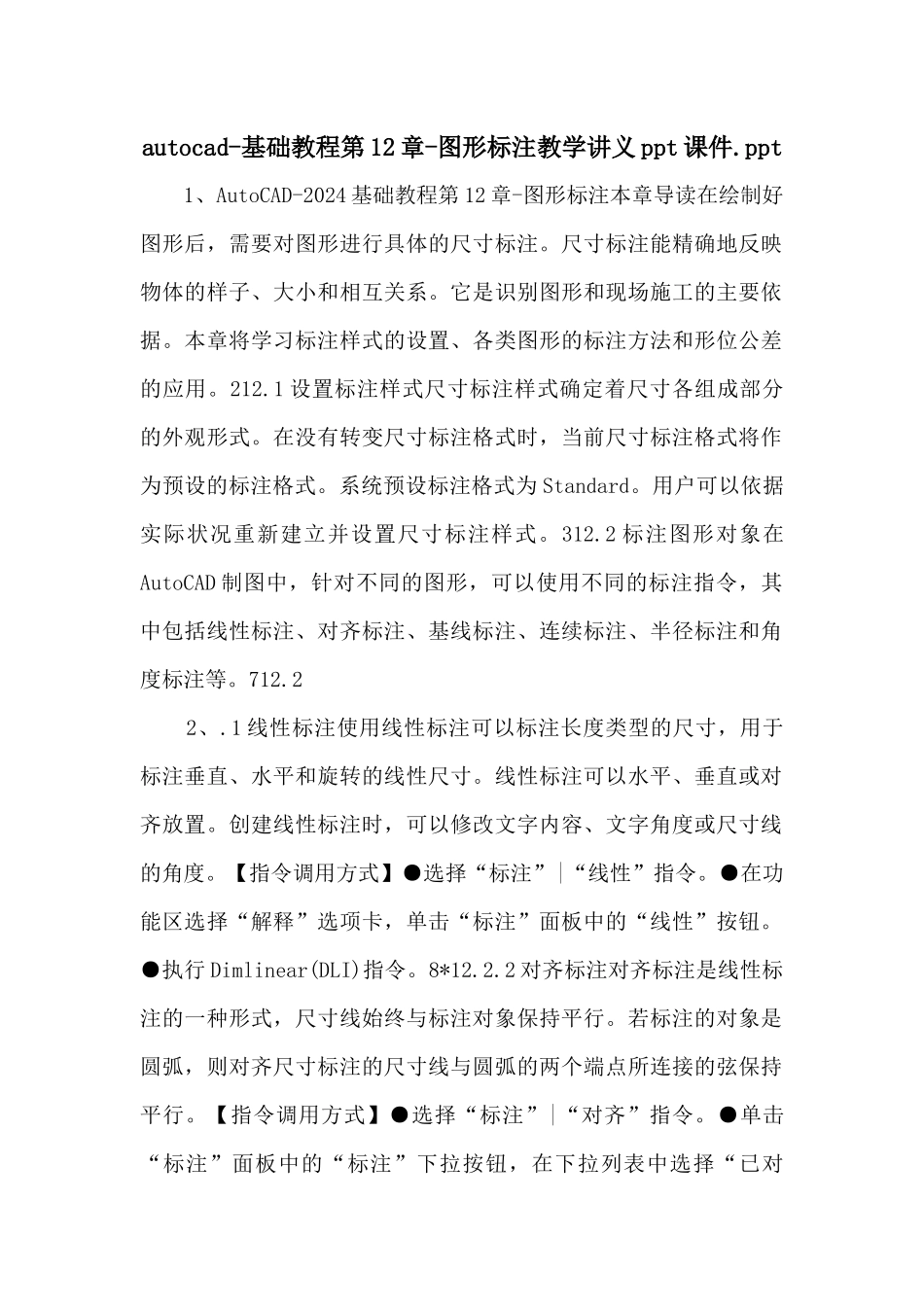

autocad-基础教程第 12 章-图形标注教学讲义 ppt 课件.ppt 1、AutoCAD-2024 基础教程第 12 章-图形标注本章导读在绘制好图形后，需要对图形进行具体的尺寸标注。尺寸标注能精确地反映物体的样子、大小和相互关系。它是识别图形和现场施工的主要依据。本章将学习标注样式的设置、各类图形的标注方法和形位公差的应用。212.1 设置标注样式尺寸标注样式确定着尺寸各组成部分的外观形式。在没有转变尺寸标注格式时，当前尺寸标注格式将作为预设的标注格式。系统预设标注格式为 Standard。用户可以依据实际状况重新建立并设置尺寸标注样式。312.2 标注图形对象在AutoCAD 制图中，针对不同的图形，可以使用不同的标注指令，其中包括线性标注、对齐标注、基线标注、连续标注、半径标注和角度标注等。712.2 2、.1 线性标注使用线性标注可以标注长度类型的尺寸，用于标注垂直、水平和旋转的线性尺寸。线性标注可以水平、垂直或对齐放置。创建线性标注时，可以修改文字内容、文字角度或尺寸线的角度。【指令调用方式】●选择“标注”|“线性”指令。●在功能区选择“解释”选项卡，单击“标注”面板中的“线性”按钮。●执行 Dimlinear(DLI)指令。8*12.2.2 对齐标注对齐标注是线性标注的一种形式，尺寸线始终与标注对象保持平行。若标注的对象是圆弧，则对齐尺寸标注的尺寸线与圆弧的两个端点所连接的弦保持平行。【指令调用方式】●选择“标注”|“对齐”指令。●单击“标注”面板中的“标注”下拉按钮，在下拉列表中选择“已对齐”选项，如图 12-38 所示。● 3、执行 DIMALIGNED(DAL)指令。*12.2.3 半径标注使用“半径”指令可以依据圆和圆弧的半径大小、标注样式等的选项设置以及光标的位置来绘制不同类型的半径标注。标注样式把握圆心标记和中心线。当尺寸线画在圆弧或圆内部时，AutoCAD 不绘制圆心标记或中心线。【指令调用方式】●选择“标注”|“半径”指令。●单击“标注”面板中的“标注”下拉按钮，在下拉列表中选择“半径”选项。●执行 Dimradius(DRA)指令。*12.2.4 直径标注直径标注用于标注圆或圆弧的直径，直径标注是由一条具有指向圆或圆弧的箭头的直径尺寸线组成。标注图形直径的方法与标注半径的方法相同，执行“直径”标注指令，然后指定标注线位置，如下图，即可完成 4、直径的标注。直径标注的效果如下图。【指令调用方式】●选择“标注”|“直径”指令。●单击“标注”面板中的“标注”下拉 按 钮 ， 在...
