脚手架立杆稳定计算

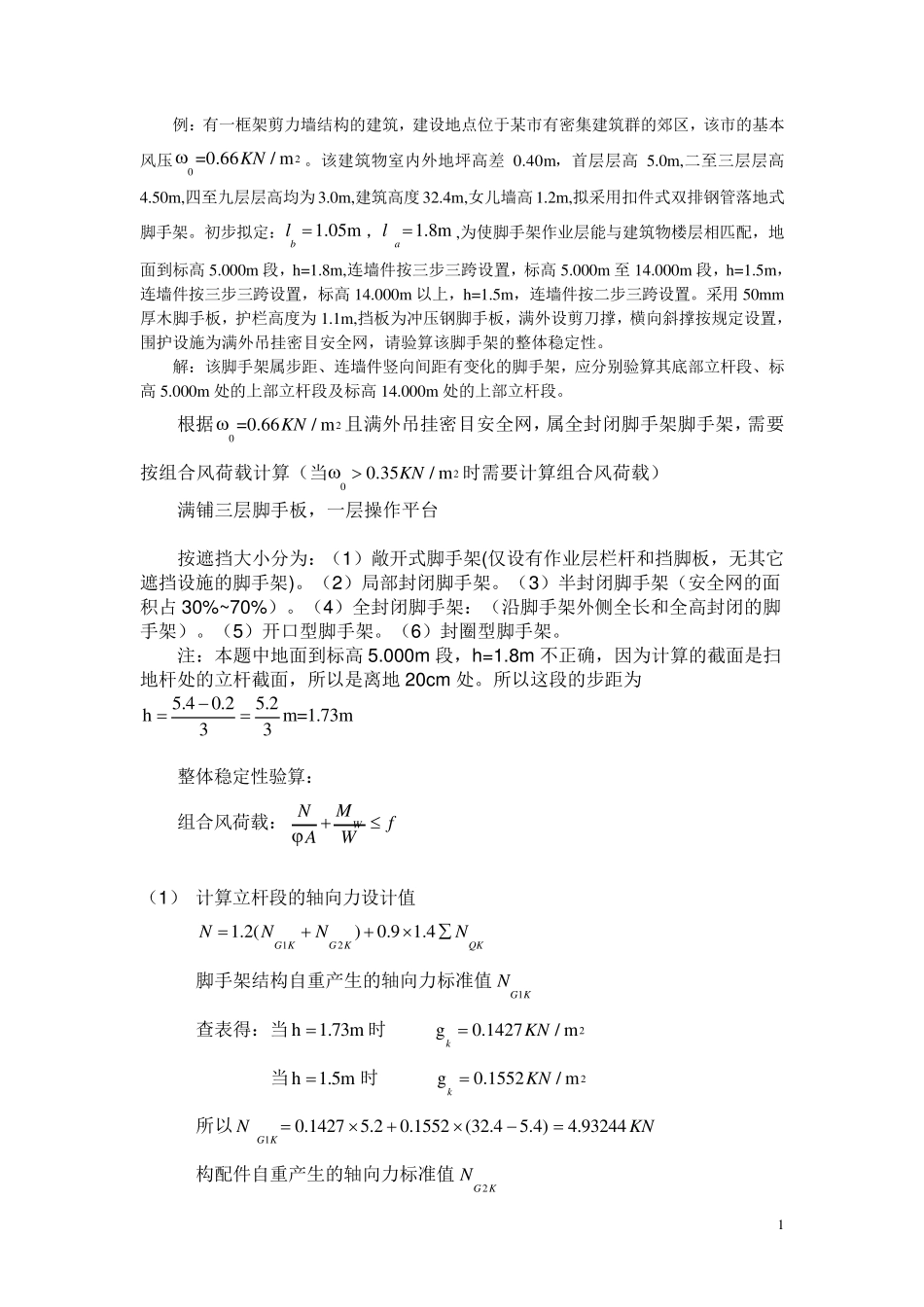

1 例：有一框架剪力墙结构的建筑，建设地点位于某市有密集建筑群的郊区，该市的基本风压20=0.66/ mKN。该建筑物室内外地坪高差0.40m ，首层层高5.0m ,二至三层层高4.50m ,四至九层层高均为3.0m ,建筑高度32.4m ,女儿墙高1.2m ,拟采用扣件式双排钢管落地式脚手架。初步拟定：1.05mbl ，1.8mal ,为使脚手架作业层能与建筑物楼层相匹配，地面到标高5.000m 段，h=1.8m ,连墙件按三步三跨设置，标高5.000m 至14.000m 段，h=1.5m ，连墙件按三步三跨设置，标高14.000m 以上，h=1.5m ，连墙件按二步三跨设置。采用50m m厚木脚手板，护栏高度为1.1m ,挡板为冲压钢脚手板，满外设剪刀撑，横向斜撑按规定设置，围护设施为满外吊挂密目安全网，请验算该脚手架的整体稳定性。 解：该脚手架属步距、连墙件竖向间距有变化的脚手架，应分别验算其底部立杆段、标高5.000m 处的上部立杆段及标高14.000m 处的上部立杆段。 根据20=0.66/ mKN且满外吊挂密目安全网，属全封闭脚手架脚手架，需要按组合风荷载计算（当200.35/ mKN 时需要计算组合风荷载） 满铺三层脚手板，一层操作平台 按遮挡大小分为：（1）敞开式脚手架(仅设有作业层栏杆和 挡脚板，无 其它遮挡设施的脚手架)。（2）局 部封闭脚手架。（3）半 封闭脚手架（安全网的面积 占 30%~70%）。（4）全封闭脚手架：（沿 脚手架外侧 全长 和 全高封闭的脚手架）。（5）开口 型 脚手架。（6）封圈 型 脚手架。 注 ：本题 中 地面到标高5.000m 段，h=1.8m 不 正 确 ，因 为计算的截 面是 扫地杆处的立杆截 面，所 以是 离 地20cm 处。所 以这 段的步距为5.40.25.2hm =1.73m33 整体稳定性验算： 组合风荷载：WMNfAW （1） 计算立杆段的轴 向力设计值 121.2()0.9 1.4G KG KQKNNNN 脚手架结构自 重 产 生 的轴 向力标准 值1G KN 查 表 得 ：当h1.73m时 2g0.1427/ mkKN 当h1.5m时 2g0.1552/ mkKN 所 以10.14275.20.1552(32.45.4)4.93244G KNKN 构配件自 重 产 生 的轴 向力标准 值2G KN 2 脚手板自重标准值:213 1.8 1.05 0.350.992252G KNKN  操作层栏杆、冲压钢脚手板挡板自重标准值：220.16 1.80.288G KNKN  安全网自重标准值：230.01 1.8 33.50.603G KNKN  22122230.99230.2880.6031.883G KG KG KG...
