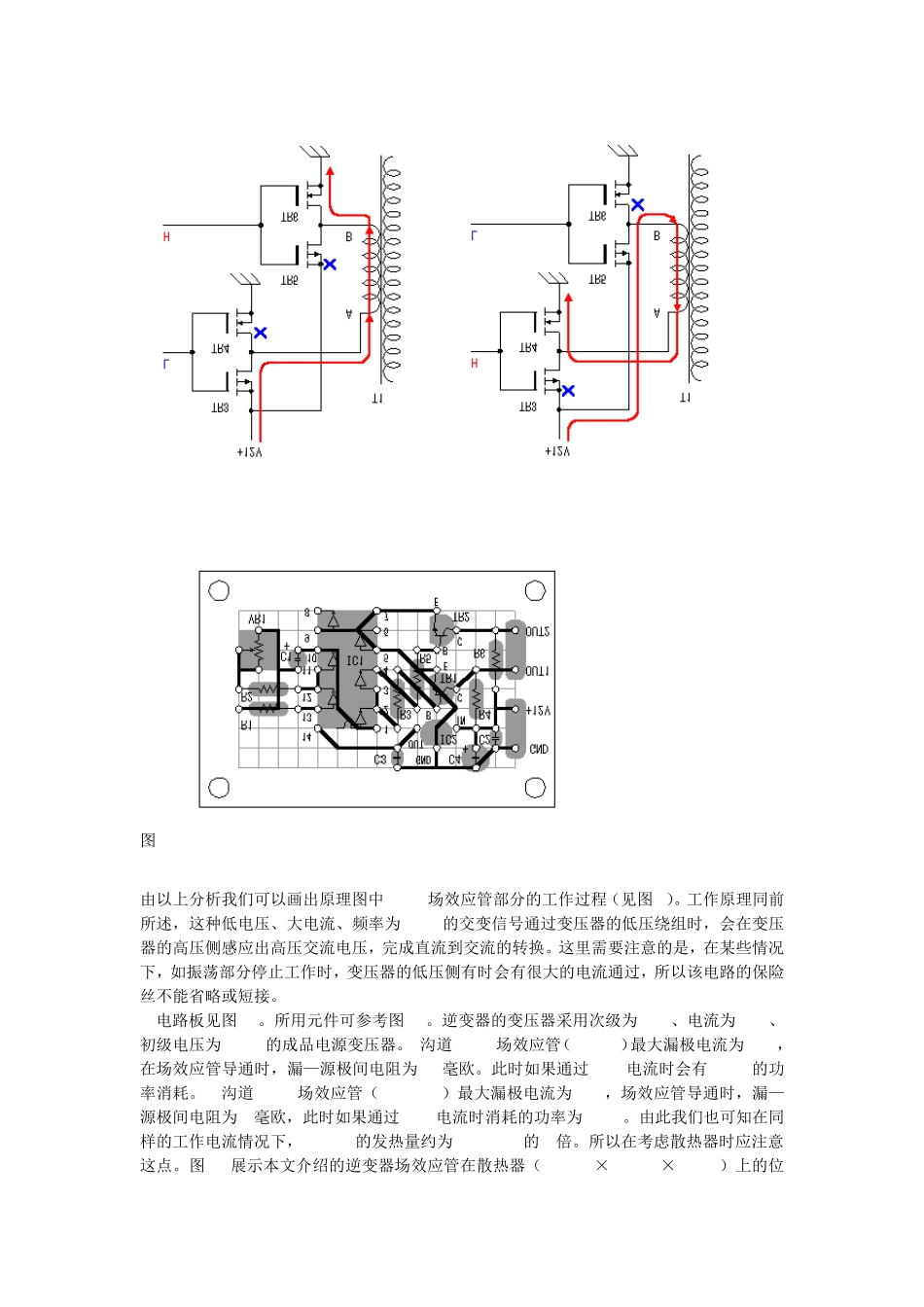

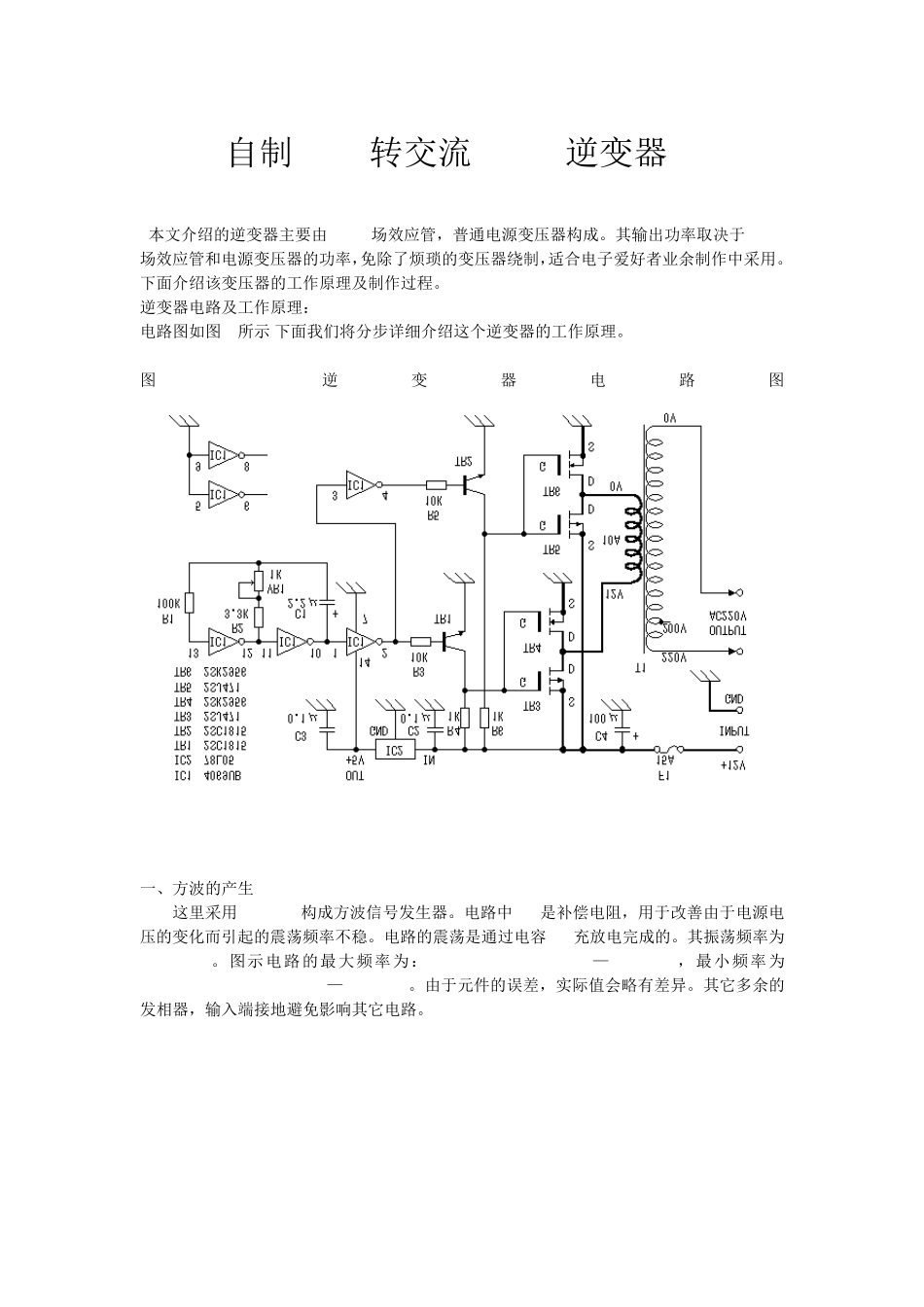

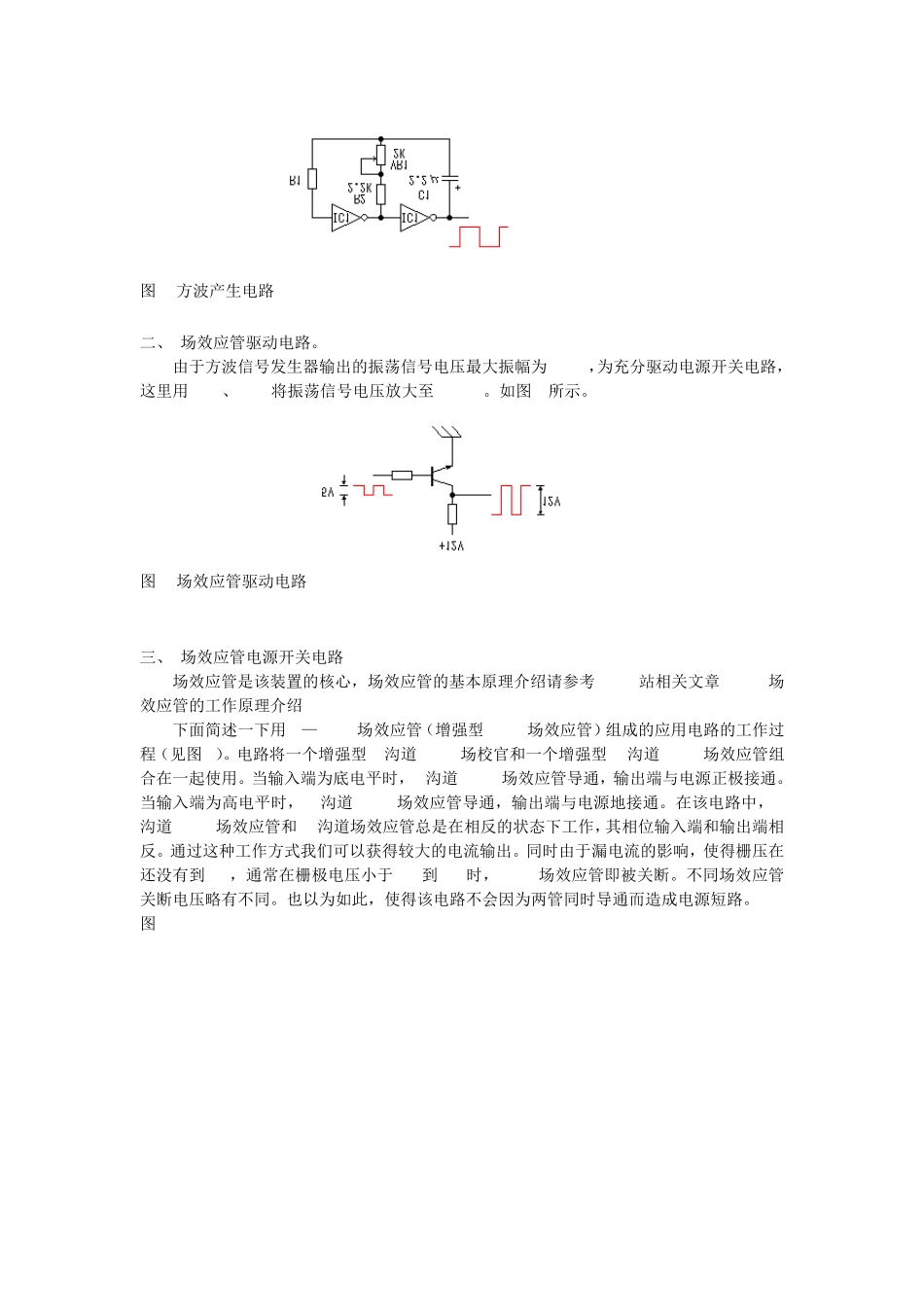

自制12V转交流220V逆变器l本文介绍的逆变器主要由MOS场效应管，普通电源变压器构成。其输出功率取决于MOS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该变压器的工作原理及制作过程。逆变器电路及工作原理：电路图如图1所示,下面我们将分步详细介绍这个逆变器的工作原理。图1逆变器电路图一、方波的产生这里采用CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。电路的震荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2x103x2.2x10—6=62.6Hz，最小频率为fmin=1/2.2x4.3x103x2.2x10—6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的发相器，输入端接地避免影响其它电路。图2方波产生电路二、场效应管驱动电路。由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。如图3所示。图3场效应管驱动电路三、场效应管电源开关电路场效应管是该装置的核心，场效应管的基本原理介绍请参考dz3w站相关文章:MOS场效应管的工作原理介绍.下面简述一下用C—MOS场效应管（增强型 MOS场效应管）组成的应用电路的工作过程（见图8）。电路将一个增强型 P沟道 MOS场校官和一个增强型 N沟道 MOS场效应管组合在一起使用。当输入端为底电平时，P沟道 MOS场效应管导通，输出端与电源正极接通。当输入端为高电平时，N沟道 MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道 MOS场效应管和 N沟道场效应管总是在相反的状态下工作，其相位输入端和输出端相反。通过这种工作方式我们可以获得较大的电流输出。同时由于漏电流的影响，使得栅压在还没有到 0V，通常在栅极电压小于1V到 2V时，MOS场效应管即被关断。不同场效应管关断电压略有不同。也以为如此，使得该电路不会因为两管同时导通而造成电源短路。图8图 9由以上分析我们可以画出原理图中 MOS场效应管部分的工作过程（见图 9）。工作原理同前所述，这种低电压、大电流、频率为 50Hz的交变信号通过变压器的低压绕组时，会在变压器的高压侧感应出高压交流电压，完成直流到交流的转换。这里需要注意的是，在某些情况下，如振荡部分停止工作时，变压器的低压侧有时会有很大的电流通过，所以该电路的保险丝不能省略或短接。电路板见图 11。所用元件可参考图 12。逆变器的变压器...
