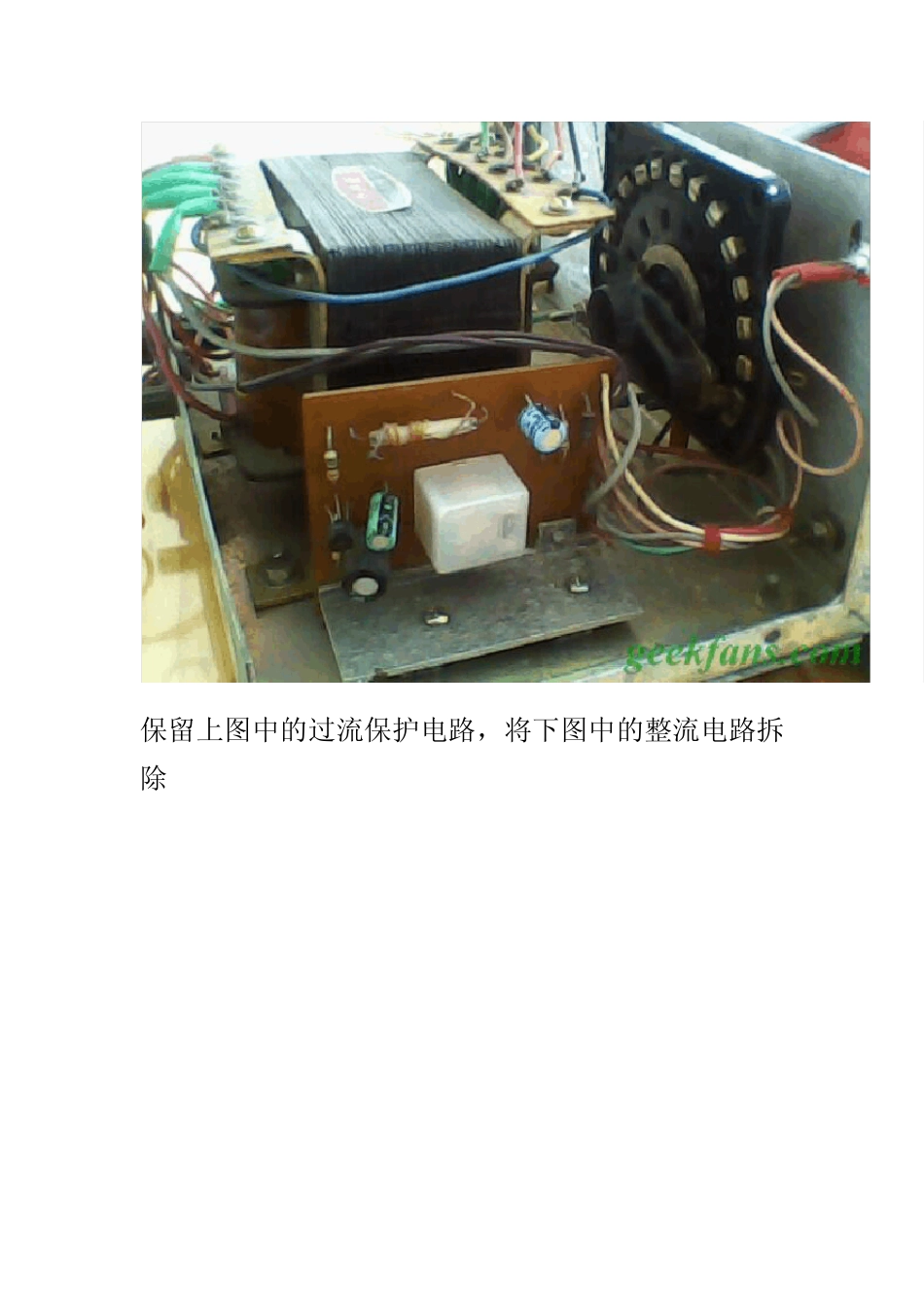

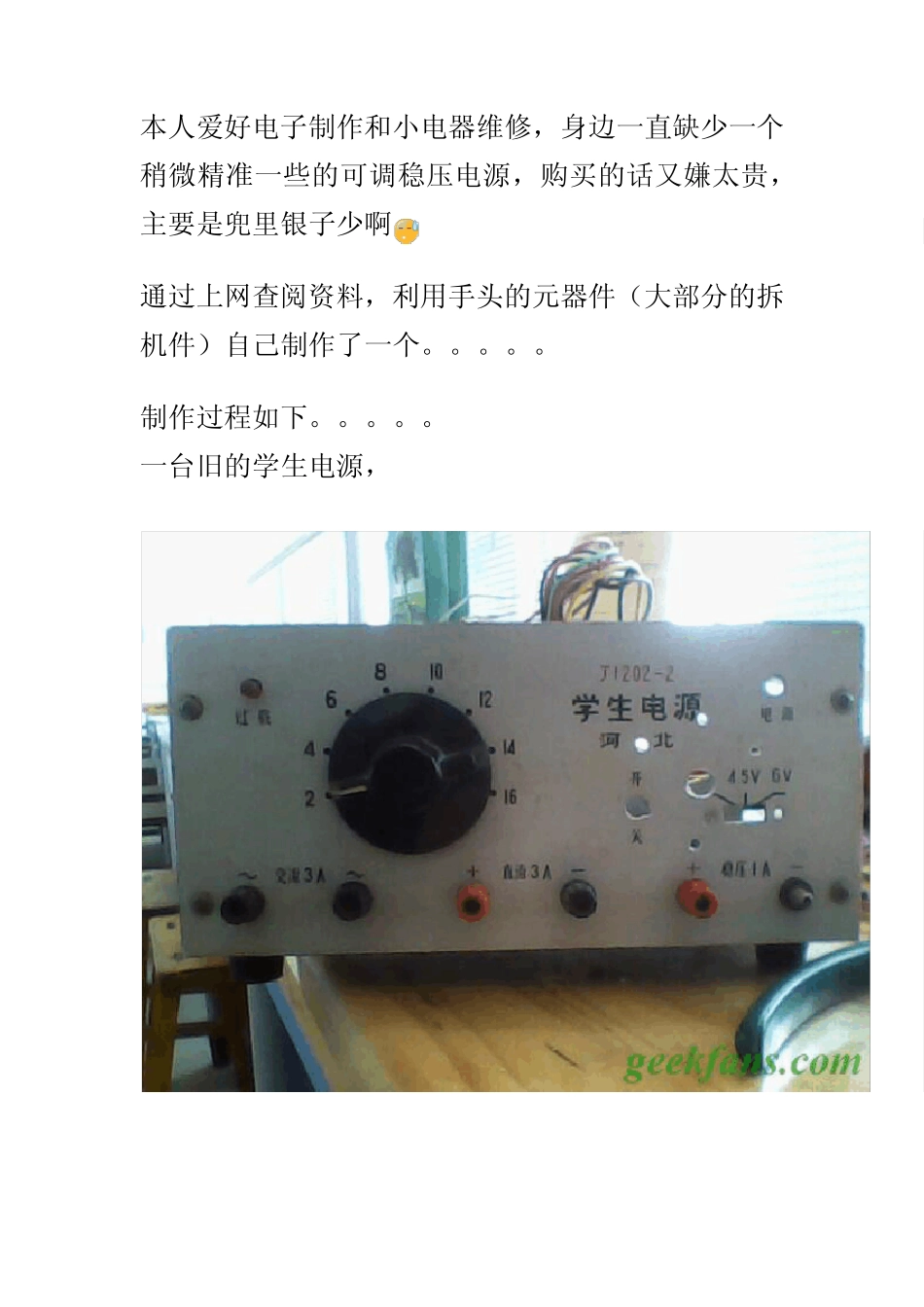

本人爱好电子制作和小电器维修，身边一直缺少一个稍微精准一些的可调稳压电源，购买的话又嫌太贵，主要是兜里银子少啊 通过上网查阅资料，利用手头的元器件（大部分的拆机件）自己制作了一个。。。。。 制作过程如下。。。。。 一台旧的学生电源， 保留上图中的过流保护电路，将下图中的整流电路拆除 自制整流调压板， 板子和散热片来源于拆的微机ATX电源，要带着整流部分 电路参考以下两张图片 扩流采用下图中的方框内的电路，没找到 3DD15，用的是报废功放机里的 C5198，功率应该比 3DD15还要大 看着有点乱 将多圈可调电位器正对前面板上的小孔，粘接在前面板内侧 说明一下，手头没有那种大个儿的多圈可调电位器，暂时用这种小型的代替，等买来后再换下来。。。。 开孔利器-----可充电手电钻 在前面板开孔安装三线数字电压表，当时忘拍照了。。。。 通电试机。。。。。 最低输出电压 最高输出电压 感觉遗憾的是只能用小改锥调节，不是很方便。。。。。。。 随后又在前面板内侧安装了一个彩电上拆来的红外接收头和一个红光 LED， 知道是干什么用的吗？？？遥控调压吗？？ 不是！！！ 是用于各种红外遥控器的简单测试，遥控器正常发射红外线的话，LED发光指示。。。 用起来非常方便的，这种电路简单有效，网上很多，不在发图。。。。 整体外观。。。。。。。 小结： 此自制电源，保留了原学生电源的2---16v的交流输出（2v一档）；直流稳压输出电压在 1.2v---24.8v之间能连续可调，带输出电压显示；原学生电源的过流保护依然有效（尽管只有 3A，一般应用足矣）；增加了红外遥控器检测功能. 总体来说，实用性还是很强的！！（自我感觉良好 ）！！
