自制飞机机翼

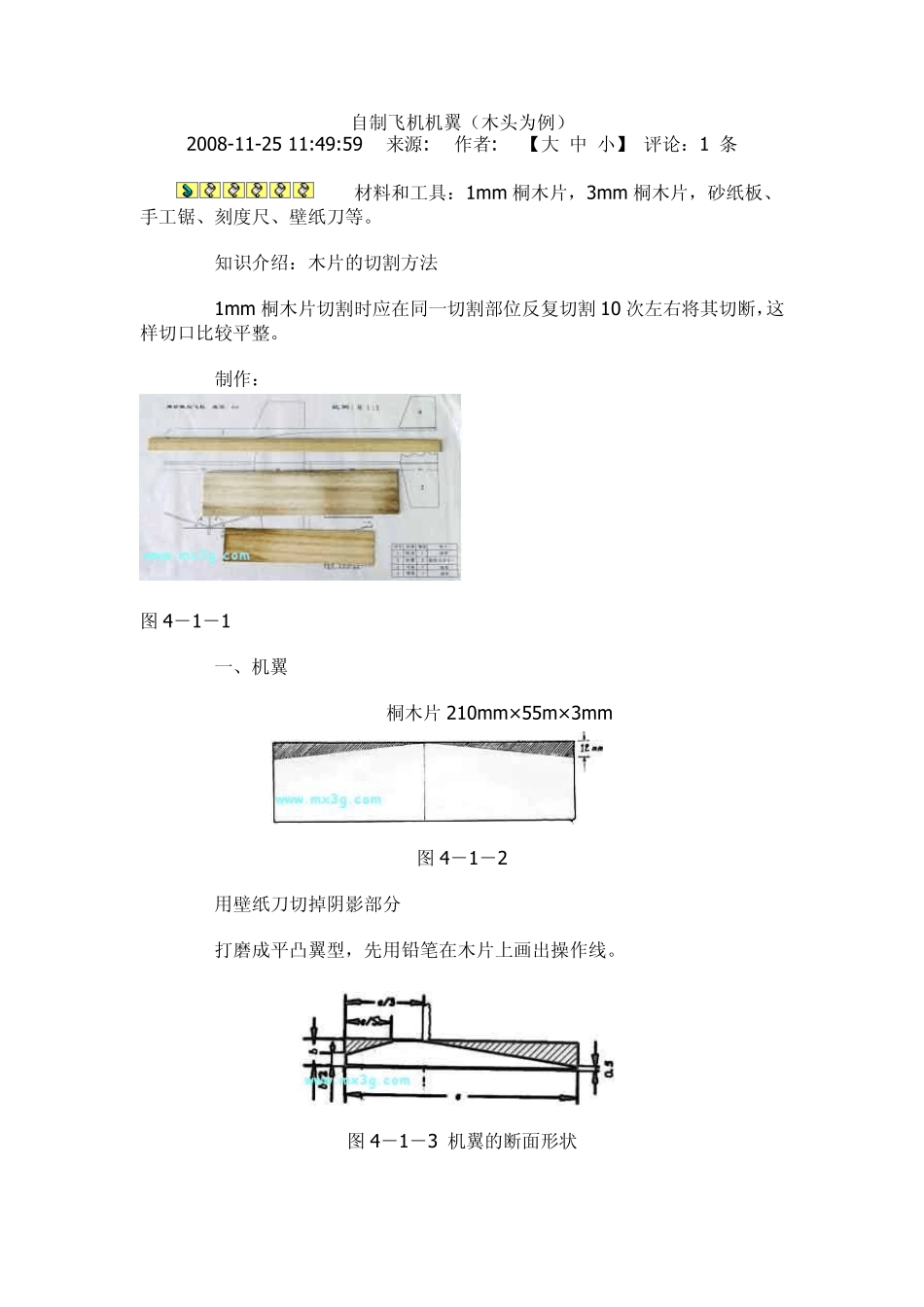

自制飞机机翼（木头为例） 2008-11-25 11:49:59 来源: 作者: 【大 中 小】 评论：1 条 材料和工具：1mm 桐木片，3mm 桐木片，砂纸板、手工锯、刻度尺、壁纸刀等。 知识介绍：木片的切割方法 1mm 桐木片切割时应在同一切割部位反复切割 10 次左右将其切断，这样切口比较平整。 制作： 图 4－1－1 一、机翼 桐木片210mm×55m×3mm 图 4－1－2 用壁纸刀切掉阴影部分 打磨成平凸翼型，先用铅笔在木片上画出操作线。 图 4－1－3 机翼的断面形状 用锉或粗砂纸板将阴影部全部磨掉，然后用砂纸板把机翼的全部棱角磨圆滑，使之成为平凸翼型。 注意后缘不宜过薄，后缘过薄会造成高速弹射时后缘抖动造成模型不能正常飞行。 把手工锯平放在中线上，来回拉锯子将其锯断。 图 4－1－4 用砂纸板从上向下反复打磨断面处将其打磨出一个平直的斜面。 如图将机翼需打磨倾角的一端放在桌子边上，探出桌子边约 1-2mm，另一端翘起，翘起角度为上反角。 2.机身 选用300mm×15mm×3mm 木条一根 在距机头 100mm 处做长为55mm 的凹槽。 先在中间切一刀，要直，然后从两侧的中间剖切。 图 4－1－6 切完后的断面形状，深度大约为1m m 左右。为防止制作者制作凹槽失误，可先切凹槽，再切机身外形，这样一个木条可提供两次切凹槽的机会。 3. 水平尾翼和垂直尾翼 图4－1－7 如图切成水平尾翼和垂直尾翼两部分，再将阴影部分切除、打磨。 第二节 粘 接 材料和工具：打磨好的弹射模型飞机各部分、502 胶、刻度尺、模具等。 知识介绍：弹射模型飞机在飞行调整中的主要问题是高速弹射上升和低速滑翔下降之间的矛盾。一般弹射模型飞机的弹出速度可以达到 40 米/秒左右，而滑翔下降速度只有 8 米/秒。如果其他情况不变，在上升或下降这两种飞行状况下，它们的升力可以相差 24 倍。这就是弹射模型飞机在弹射爬升阶段常常会发生翻筋的主要原因。 下面介绍几种防拉翻的方法。 1. 可控水平尾翼 图4－2－1 可控水平尾翼 它的关键部分是水平尾翼的控制机构。在水平尾翼前面有一个活动部分，活动部分的铰链用薄绸粘成。在机身后部绑一根用直径 0.3 毫米左右的钢丝制作的弹簧，弹簧的另一端压在水平尾翼的活动部分上，如图。可以通过调整钢丝的直径、弹簧的形状和长短来调整弹簧对水平尾翼活动部分的压力，使模型飞机在弹射爬升时，水平尾翼活动部分在气流的作用下抬起增加水平尾翼升力，克服模型飞机抬头。在滑翔的...
