自动扶梯或自动人行道数据

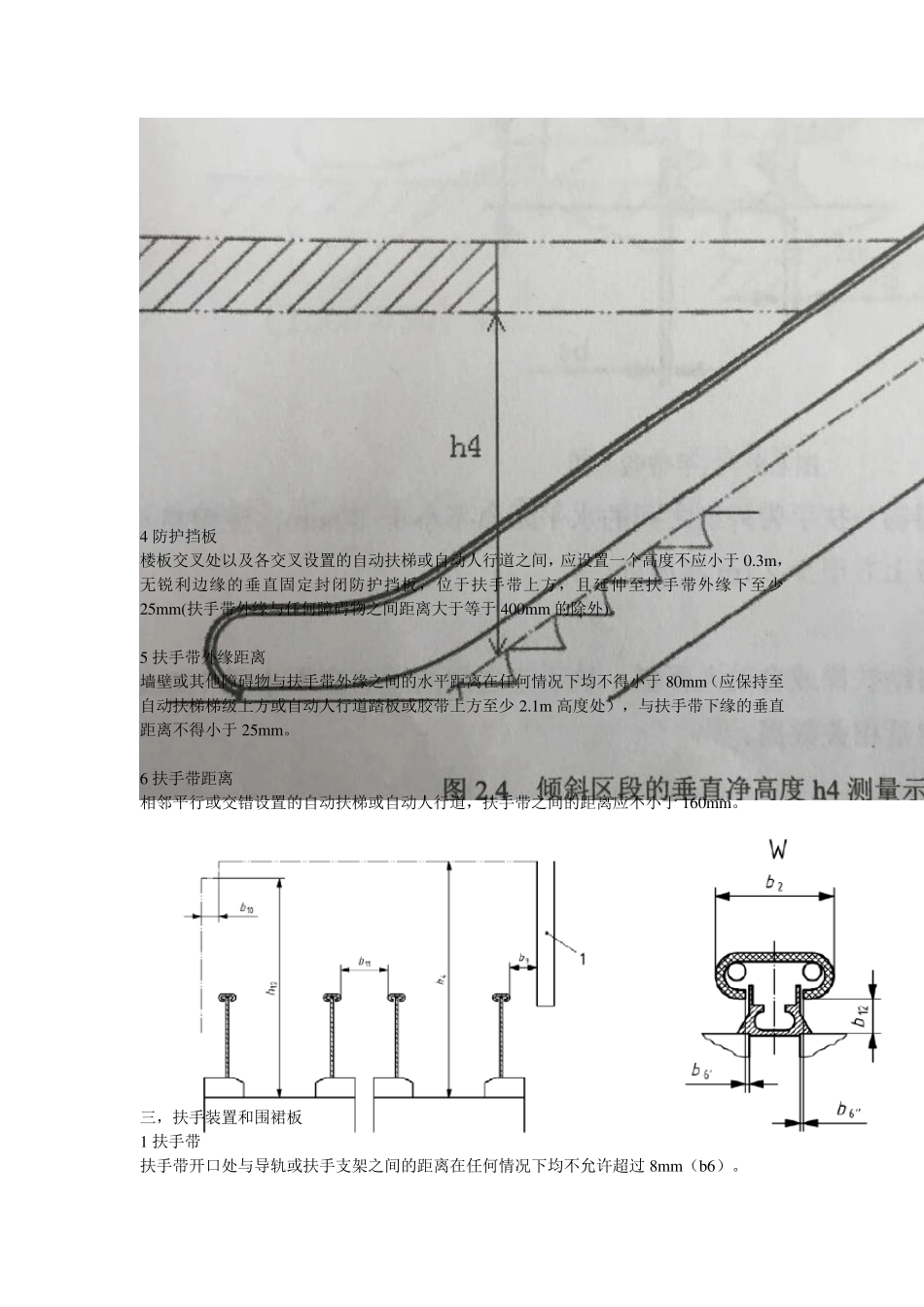

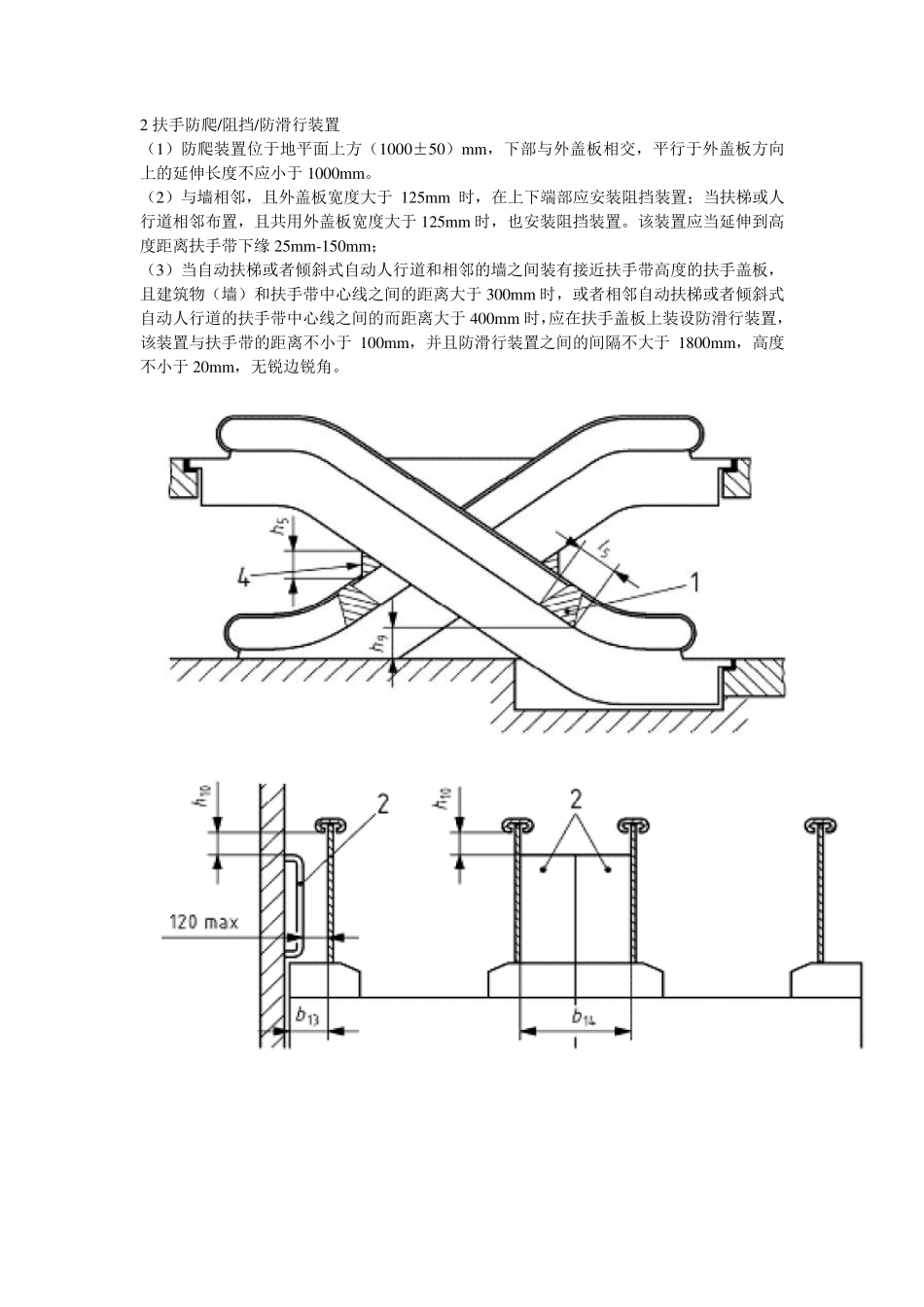

一，桁架（支撑结构）和围板 1 桁架强度要求：外装饰板上任意点垂直施加250N 的力作用在25cm2 面积上，外装饰板上不应产生破损或导致缝隙的变形。 2 关于通风孔：一根直径为10mm 的刚性直杆应不能穿过围板且不能穿过通风孔触及任何运动部件。 3 关于倾斜角：自动扶梯的倾斜角α 不应大于30°，当提升高度不大于6m 且名义速度不大于0.5m/s 时，倾斜角α 允许增至 35°。 4 支撑结构设计所依据的载荷：自动扶梯的自重加上5000N/m2 的载荷。 5 支撑结构最大挠度的要求：根据 5000N/m2 的载荷计算或实测的最大挠度，不应大于支承距离的1/750. 6 公共交通型自动扶梯最大挠度的要求：根据 5000N/m2 的载荷计算或实测的最大挠度，不应大于支承距离的1/1000. 二，相邻区域 1 周边照明： 在地面测出的在梳齿相交线处的光照强度至少为50lx。 2 出入口： （1）自动扶梯或自动人行道出入口畅通区的宽度至少等于扶手带外缘距离加上每边各80mm，该畅通区纵深尺寸从扶手装置端部算起至少为2.5m；如果该区域的宽度不小于扶手带外缘之间距离的两倍加上每边各 80mm，则其纵深尺寸允许减小至 2m； （2）如果人员在出入口可能接触到扶手带的外缘并引起危险，则应采取措施在此区域内，由 建 筑结构形成 的固定护 栏 至少 增 加到 高 出扶手 带 100mm，并 位 于扶手 带外缘80mm-120mm 之间。 3 垂直净高度 自动扶梯的梯级或自动人行道的踏板或胶带上，垂直净高度不应小于2.3m。该净高度应延续到扶手转向端端部。 4 防护挡板 楼板交叉处以及各交叉设置的自动扶梯或自动人行道之间，应设置一个高度不应小于0.3m ，无锐利边缘的垂直固定封闭防护挡板，位于扶手带上方，且延伸至扶手带外缘下至少25m m (扶手带外缘与任何障碍物之间距离大于等于400m m 的除外)。 5 扶手带外缘距离 墙壁或其他障碍物与扶手带外缘之间的水平距离在任何情况下均不得小于80m m（应保持至自动扶梯梯级上方或自动人行道踏板或胶带上方至少2.1m 高度处），与扶手带下缘的垂直距离不得小于25m m 。 6 扶手带距离 相邻平行或交错设置的自动扶梯或自动人行道，扶手带之间的距离应不小于160m m 。 三，扶手装置和围裙板 1 扶手带 扶手带开口处与导轨或扶手支架之间的距离在任何情况下均不允许超过 8m m （b6）。 2 扶手防爬/阻挡/防滑行装置 （1）防爬装置位于地平面上方（1000±50）m m ，下部与外盖板相交，平行...
