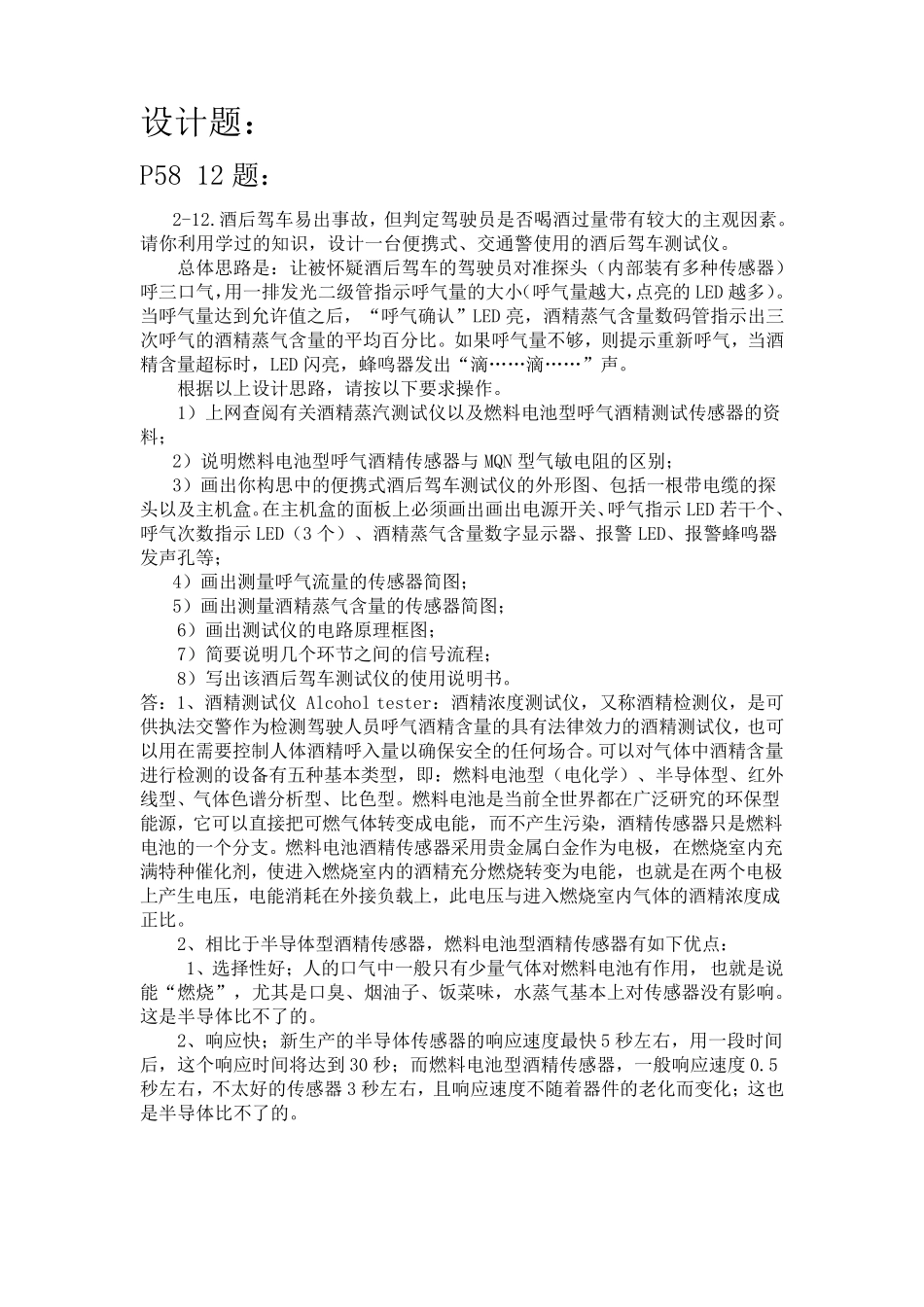

设计题： P58 12 题： 2-12.酒后驾车易出事故，但判定驾驶员是否喝酒过量带有较大的主观因素。请你利用学过的知识，设计一台便携式、交通警使用的酒后驾车测试仪。 总体思路是：让被怀疑酒后驾车的驾驶员对准探头（内部装有多种传感器）呼三口气，用一排发光二级管指示呼气量的大小（呼气量越大，点亮的LED 越多）。当呼气量达到允许值之后，“呼气确认”LED 亮，酒精蒸气含量数码管指示出三次呼气的酒精蒸气含量的平均百分比。如果呼气量不够，则提示重新呼气，当酒精含量超标时，LED 闪亮，蜂鸣器发出“滴……滴……”声。 根据以上设计思路，请按以下要求操作。 1）上网查阅有关酒精蒸汽测试仪以及燃料电池型呼气酒精测试传感器的资料； 2）说明燃料电池型呼气酒精传感器与MQN 型气敏电阻的区别； 3）画 出你构 思中 的便携式酒后驾车测试仪的外 形 图 、包 括 一根带电缆 的探头以及主机 盒 。在 主机 盒 的面 板 上必 须 画 出画 出电源 开 关、呼气指示LED 若 干 个 、呼气次数指示LED（3 个 ）、酒精蒸气含量数字 显 示器、报 警LED、报 警蜂鸣器发声孔 等 ； 4）画 出测量呼气流 量的传感器简 图 ； 5）画 出测量酒精蒸气含量的传感器简 图 ； 6）画 出测试仪的电路原 理 框 图 ； 7）简 要说明几 个 环 节 之间 的信 号 流 程 ； 8）写 出该 酒后驾车测试仪的使用说明书 。 答 ：1、酒精测试仪 Alcohol tester：酒精浓 度 测试仪，又 称 酒精检 测仪，是可供 执 法 交警作为 检 测驾驶人 员呼气酒精含量的具 有法 律 效 力 的酒精测试仪，也 可以用在 需 要控 制 人 体酒精呼入 量以确保 安 全 的任 何 场 合 。可 以对气体中 酒精含量进 行 检 测的设备 有五 种基 本 类 型，即 ：燃料电池型（电化 学）、半 导 体型、红 外线 型、气体色 谱 分析 型、比色 型。燃料电池是当前 全 世 界 都 在 广 泛 研 究 的环 保 型能 源 ，它 可 以直 接 把 可 燃气体转 变 成 电能 ，而 不产 生 污 染 ，酒精传感器只 是燃料电池的一个 分支 。燃料电池酒精传感器采 用贵 金 属 白 金 作为 电极 ，在 燃烧 室 内充满 特 种催 化 剂 ，使进 入 燃烧 室 内的酒精充 分燃烧 转 变 为 电能 ，也 就 是在 两 个 电极上产 生 电压 ，电能 消 ...
