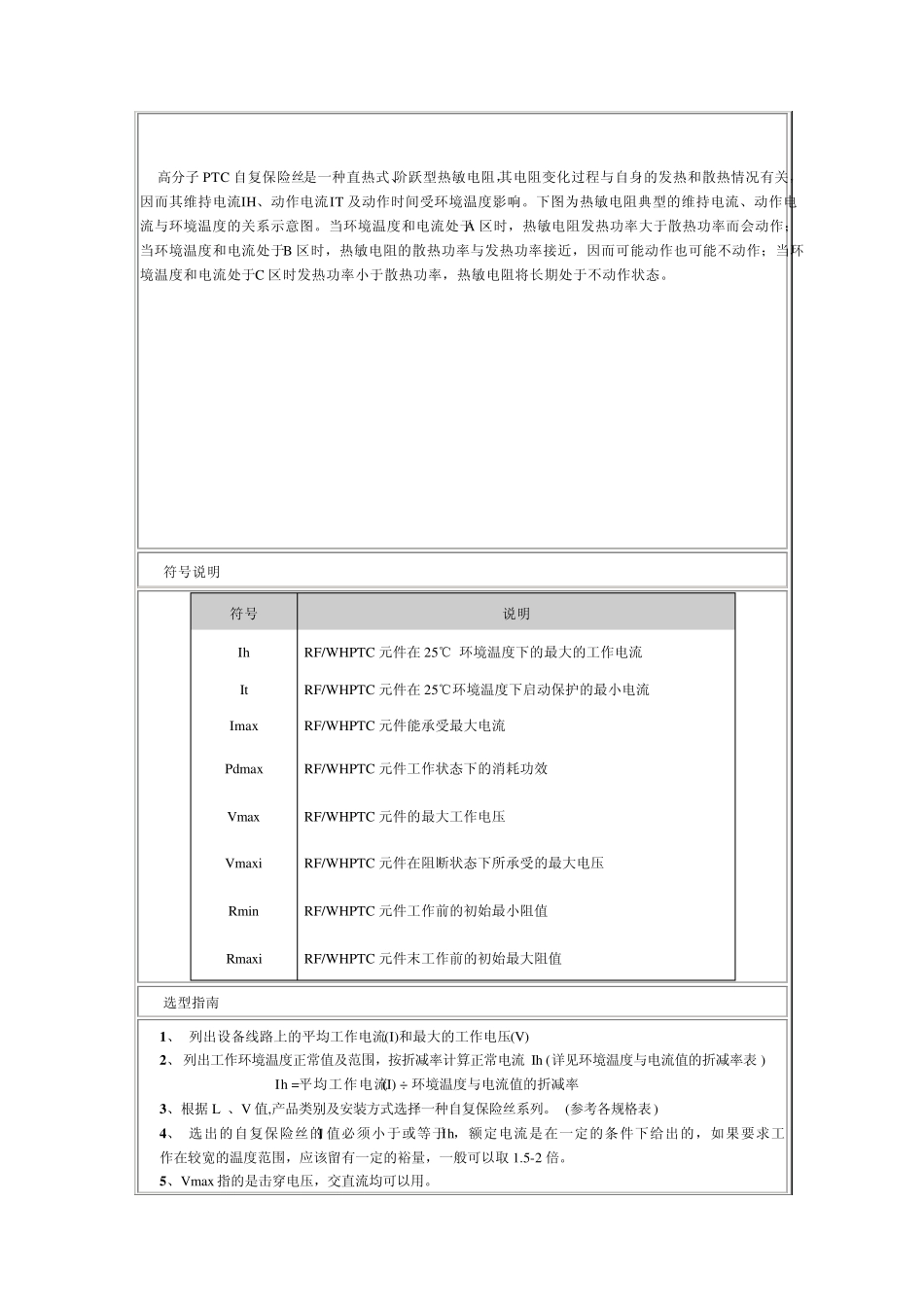

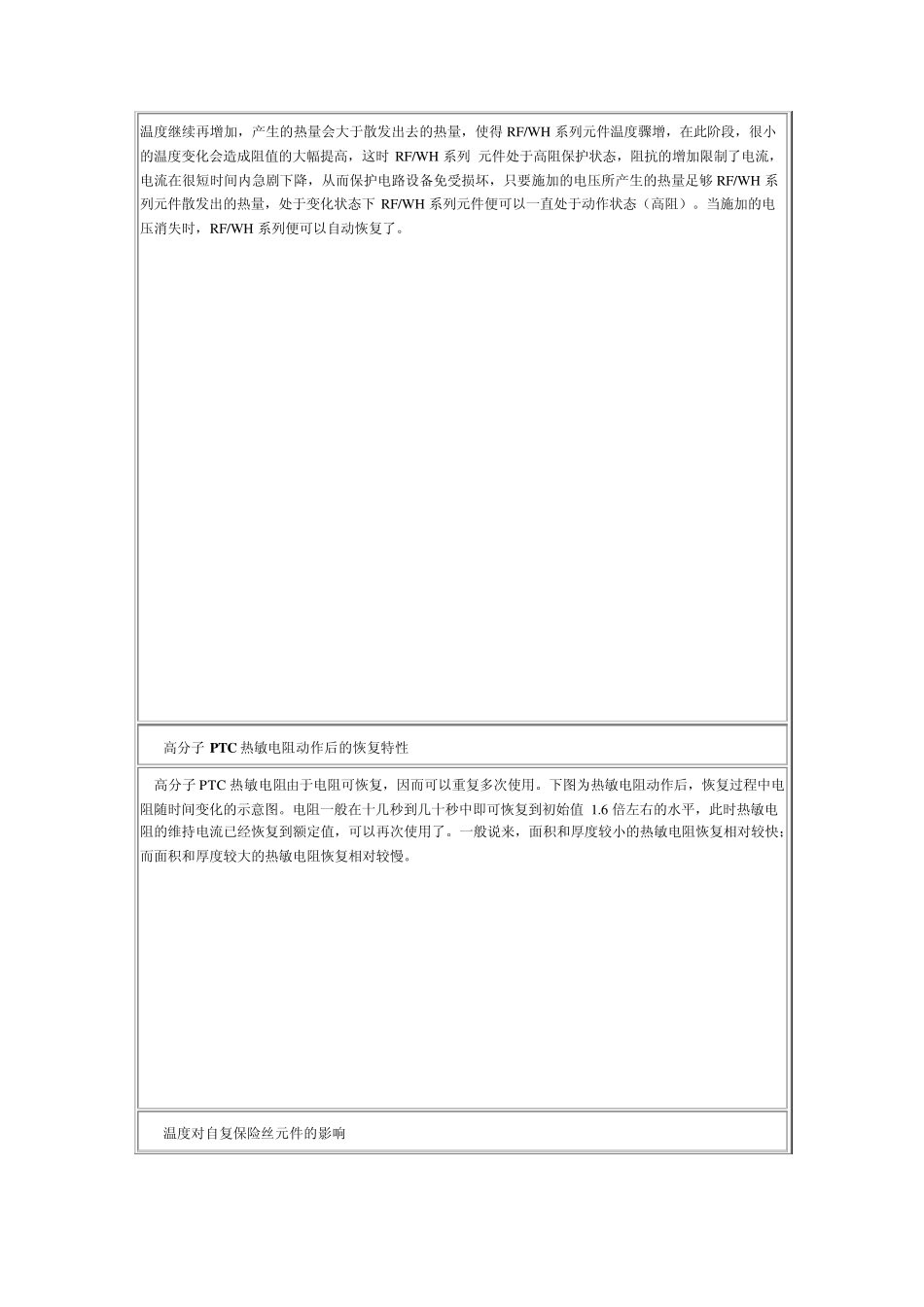

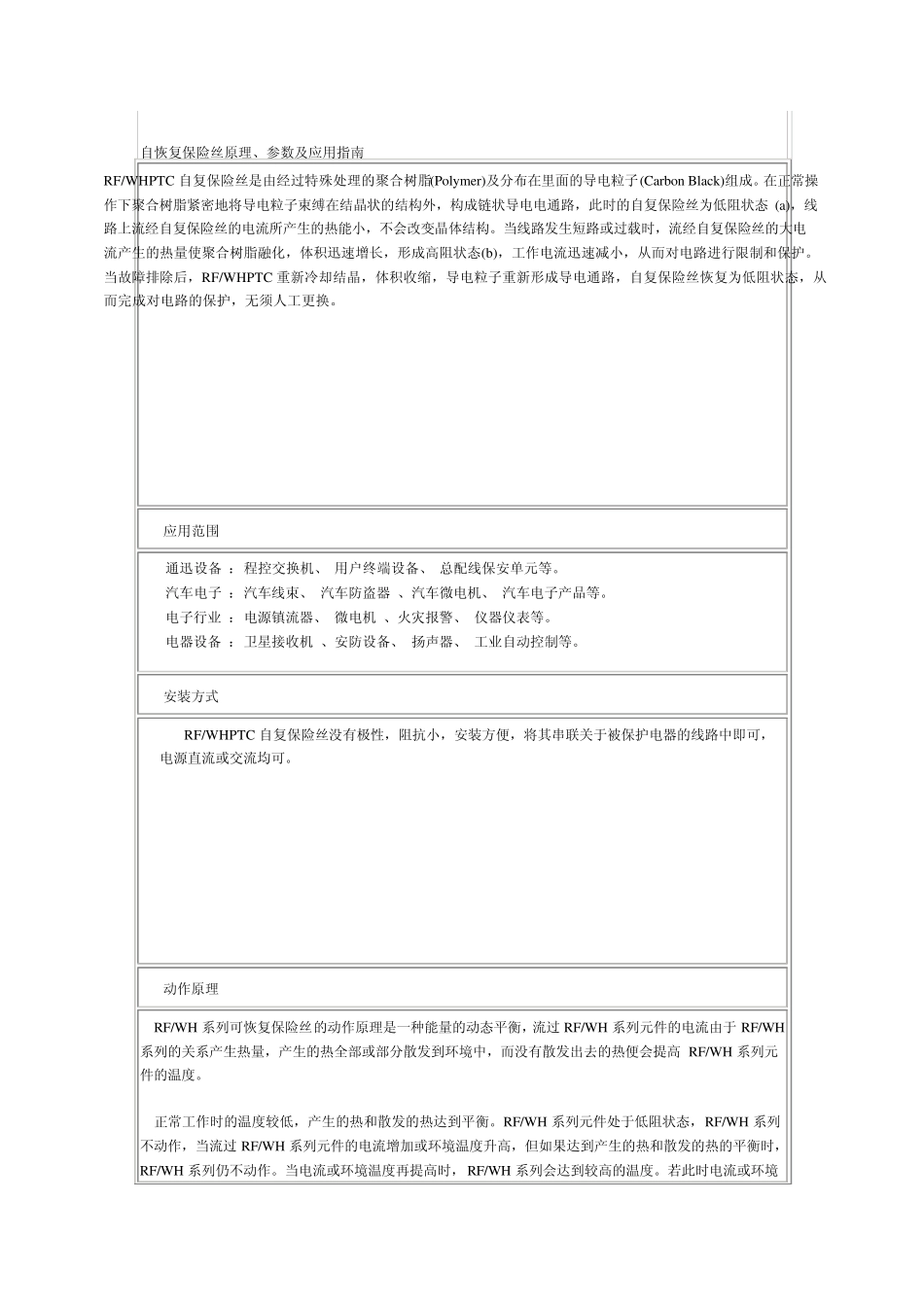

自恢复保险丝原理、参数及应用指南 RF/WHPTC 自复保险丝是由经过特殊处理的聚合树脂(Poly mer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外,构成链状导电电通路,此时的自复保险丝为低阻状态 (a),线路上流经自复保险丝的电流所产生的热能小,不会改变晶体结构。当线路发生短路或过载时,流经自复保险丝的大电流产生的热量使聚合树脂融化,体积迅速增长,形成高阻状态(b),工作电流迅速减小,从而对电路进行限制和保护。当故障排除后,RF/WHPTC 重新冷却结晶,体积收缩,导电粒子重新形成导电通路,自复保险丝恢复为低阻状态,从而完成对电路的保护,无须人工更换。 应用范围 通迅设备 :程控交换机、 用户终端设备、 总配线保安单元等。 汽车电子 :汽车线束、 汽车防盗器 、汽车微电机、 汽车电子产品等。 电子行业 :电源镇流器、 微电机 、火灾报警、 仪器仪表等。 电器设备 :卫星接收机 、安防设备、 扬声器、 工业自动控制等。 安装方式 RF/WHPTC 自复保险丝没有极性,阻抗小,安装方便,将其串联关于被保护电器的线路中即可,电源直流或交流均可。 动作原理 RF/WH 系列可恢复保险丝的动作原理是一种能量的动态平衡,流过 RF/WH 系列元件的电流由于 RF/WH系列的关系产生热量,产生的热全部或部分散发到环境中,而没有散发出去的热便会提高 RF/WH 系列元件的温度。 正常工作时的温度较低,产生的热和散发的热达到平衡。RF/WH 系列元件处于低阻状态,RF/WH 系列不动作,当流过 RF/WH 系列元件的电流增加或环境温度升高,但如果达到产生的热和散发的热的平衡时,RF/WH 系列仍不动作。当电流或环境温度再提高时, RF/WH 系列会达到较高的温度。若此时电流或环境温度继续再增加,产生的热量会大于散发出去的热量,使得RF/W H 系列元件温度骤增,在此阶段,很小的温度变化会造成阻值的大幅提高,这时RF/W H 系列 元件处于高阻保护状态,阻抗的增加限制了电流,电流在很短时间内急剧下降,从而保护电路设备免受损坏,只要施加的电压所产生的热量足够RF/W H 系列元件散发出的热量,处于变化状态下RF/W H 系列元件便可以一直处于动作状态(高阻)。当施加的电压消失时,RF/W H 系列便可以自动恢复了。 高分子 PTC 热敏电阻动作后的恢复特性 高分子 PTC 热敏电阻由于电阻可恢复,因而可以重复多次使用。下图为热敏电阻动作...
