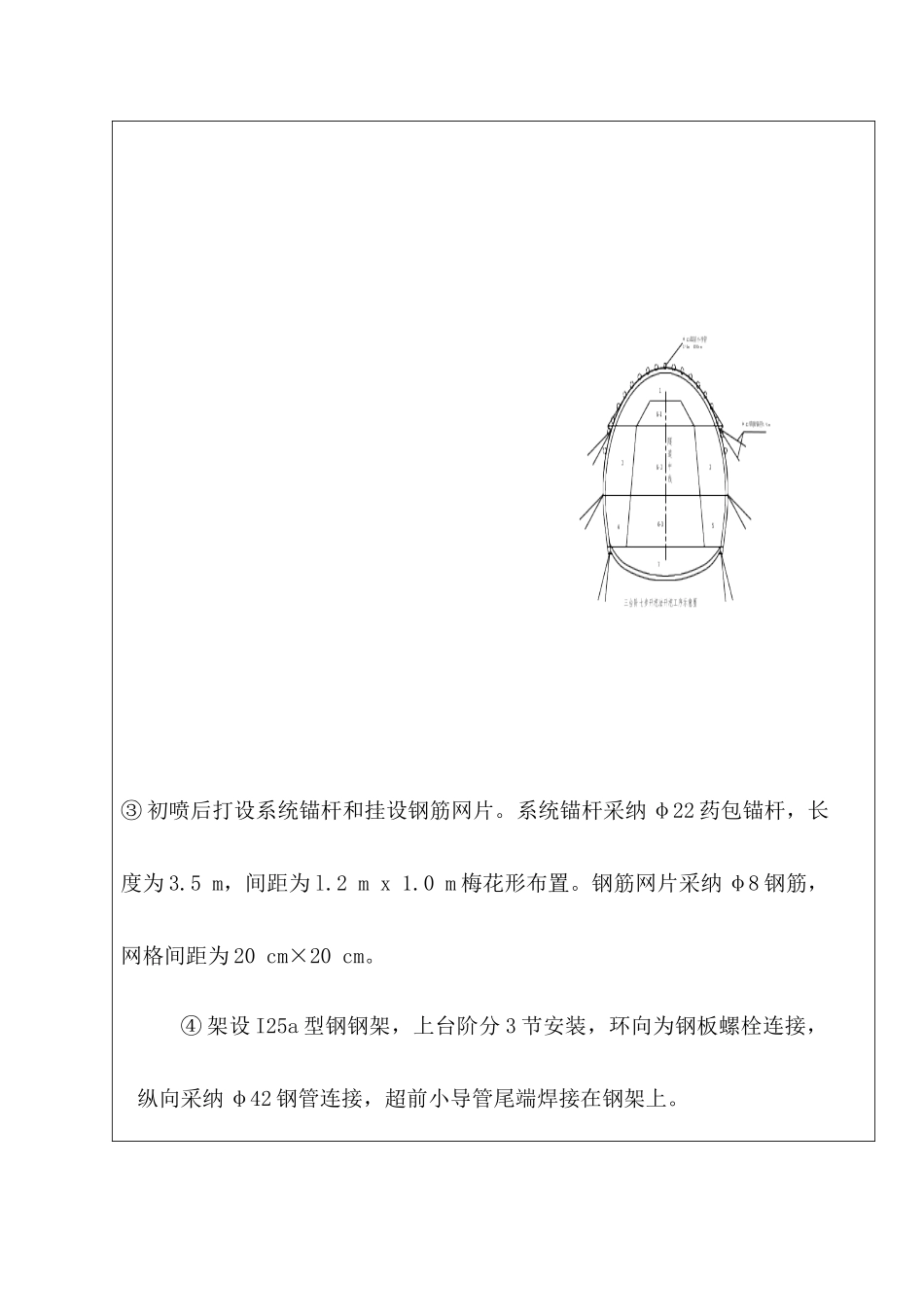

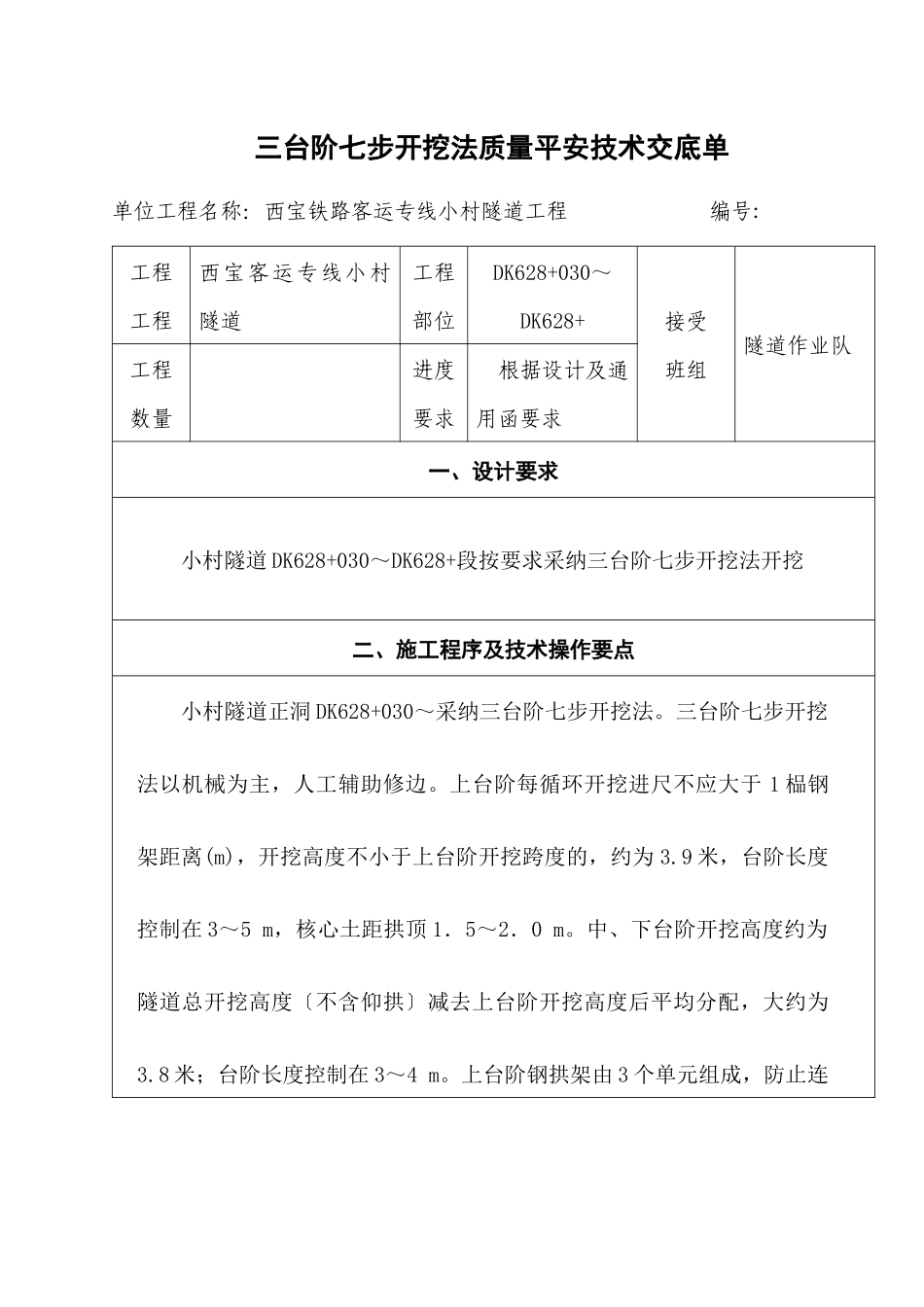

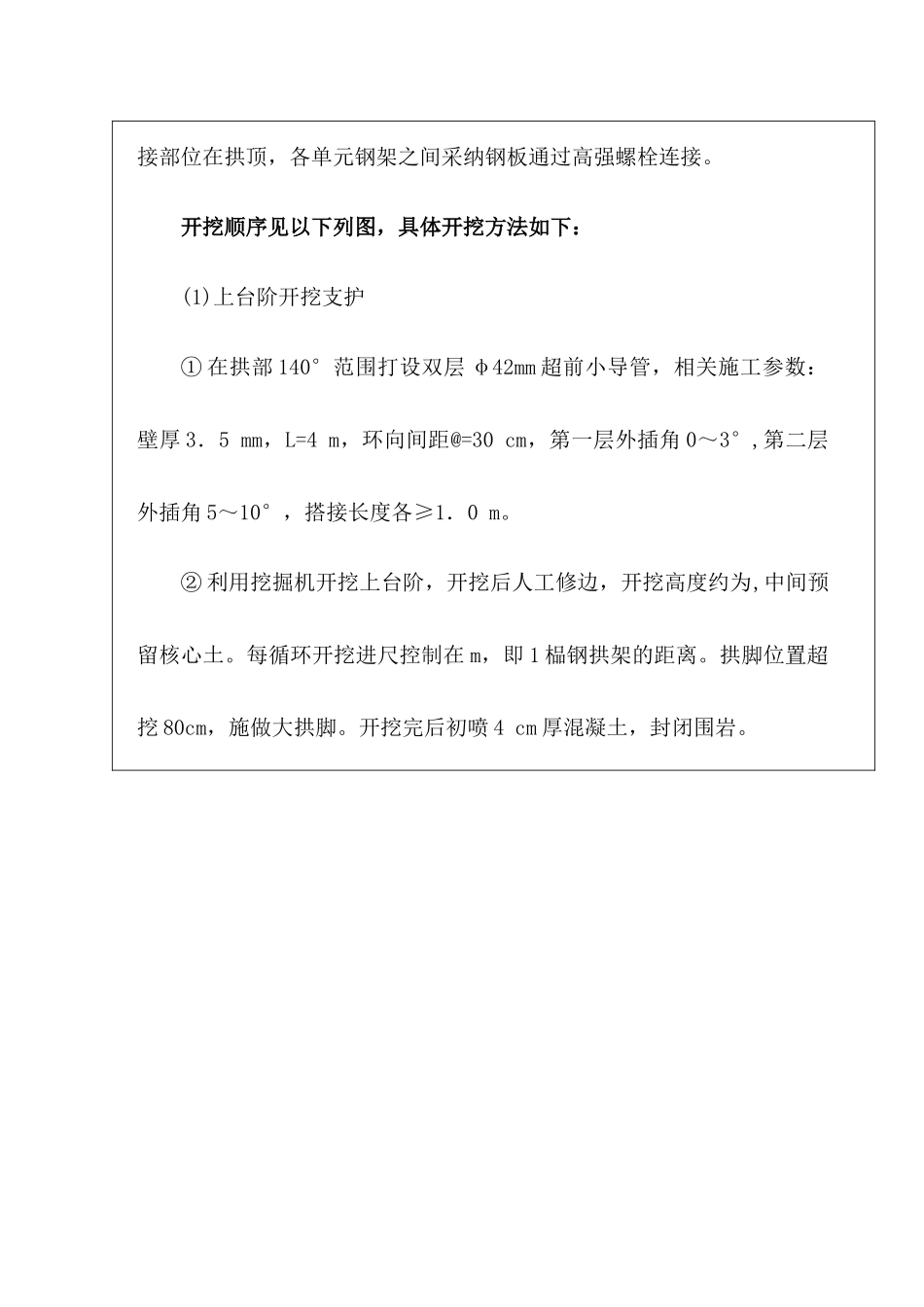

三台阶七步开挖法质量平安技术交底单单位工程名称：西宝铁路客运专线小村隧道工程 编号:工程工程西宝客运专线小村隧道工程部位DK628+030～DK628+接受班组隧道作业队工程数量 进度要求 根据设计及通用函要求一、设计要求小村隧道 DK628+030～DK628+段按要求采纳三台阶七步开挖法开挖二、施工程序及技术操作要点小村隧道正洞 DK628+030～采纳三台阶七步开挖法。三台阶七步开挖法以机械为主，人工辅助修边。上台阶每循环开挖进尺不应大于 1 榀钢架距离(m)，开挖高度不小于上台阶开挖跨度的，约为 3.9 米，台阶长度控制在 3～5 m，核心土距拱顶 1．5～2．0 m。中、下台阶开挖高度约为隧道总开挖高度〔不含仰拱〕减去上台阶开挖高度后平均分配，大约为3.8 米；台阶长度控制在 3～4 m。上台阶钢拱架由 3 个单元组成，防止连接部位在拱顶，各单元钢架之间采纳钢板通过高强螺栓连接。开挖顺序见以下列图，具体开挖方法如下：(1)上台阶开挖支护① 在拱部 140°范围打设双层 φ42mm 超前小导管，相关施工参数：壁厚 3．5 mm，L=4 m，环向间距@=30 cm，第一层外插角 0～3°,第二层外插角 5～10°，搭接长度各≥1．0 m。② 利用挖掘机开挖上台阶，开挖后人工修边，开挖高度约为,中间预留核心土。每循环开挖进尺控制在 m，即 1 榀钢拱架的距离。拱脚位置超挖 80cm，施做大拱脚。开挖完后初喷 4 cm 厚混凝土，封闭围岩。 ③ 初喷后打设系统锚杆和挂设钢筋网片。系统锚杆采纳 φ22 药包锚杆，长度为 3.5 m，间距为 l.2 m x 1.0 m 梅花形布置。钢筋网片采纳 φ8 钢筋，网格间距为 20 cm×20 cm。④ 架设 I25a 型钢钢架，上台阶分 3 节安装，环向为钢板螺栓连接，纵向采纳 φ42 钢管连接，超前小导管尾端焊接在钢架上。⑤ 钢架安装完毕后，必须设置锁脚锚杆〔管〕等控制拱脚位移的措施。每榀拱脚各设置 4 根锁脚锚杆〔管〕。⑥ 在钢架、锚杆和钢筋网施做完成后及时复喷 C25 混凝土至设计厚度，完成上台阶的施工，形成承载拱。(2)中台阶边墙开挖支护① 待上台阶超前中台阶 3～5 m 后，交错开挖中台阶两侧边墙，使左右两侧暴露的初期支护不同时处于悬空状态。即图中所示 2、3 部。每循环开挖支护进尺不得大于 2 榀，中台阶的开挖高度控制在 3.8m 左右，机械开挖，人工用风镐进行修整。② 待中台阶修边结束后及时初喷 4 cm 厚混凝土。③ 初喷后打设系统锚杆和挂设钢筋网片。④ 及...
