不间断电源――UPS试验报告

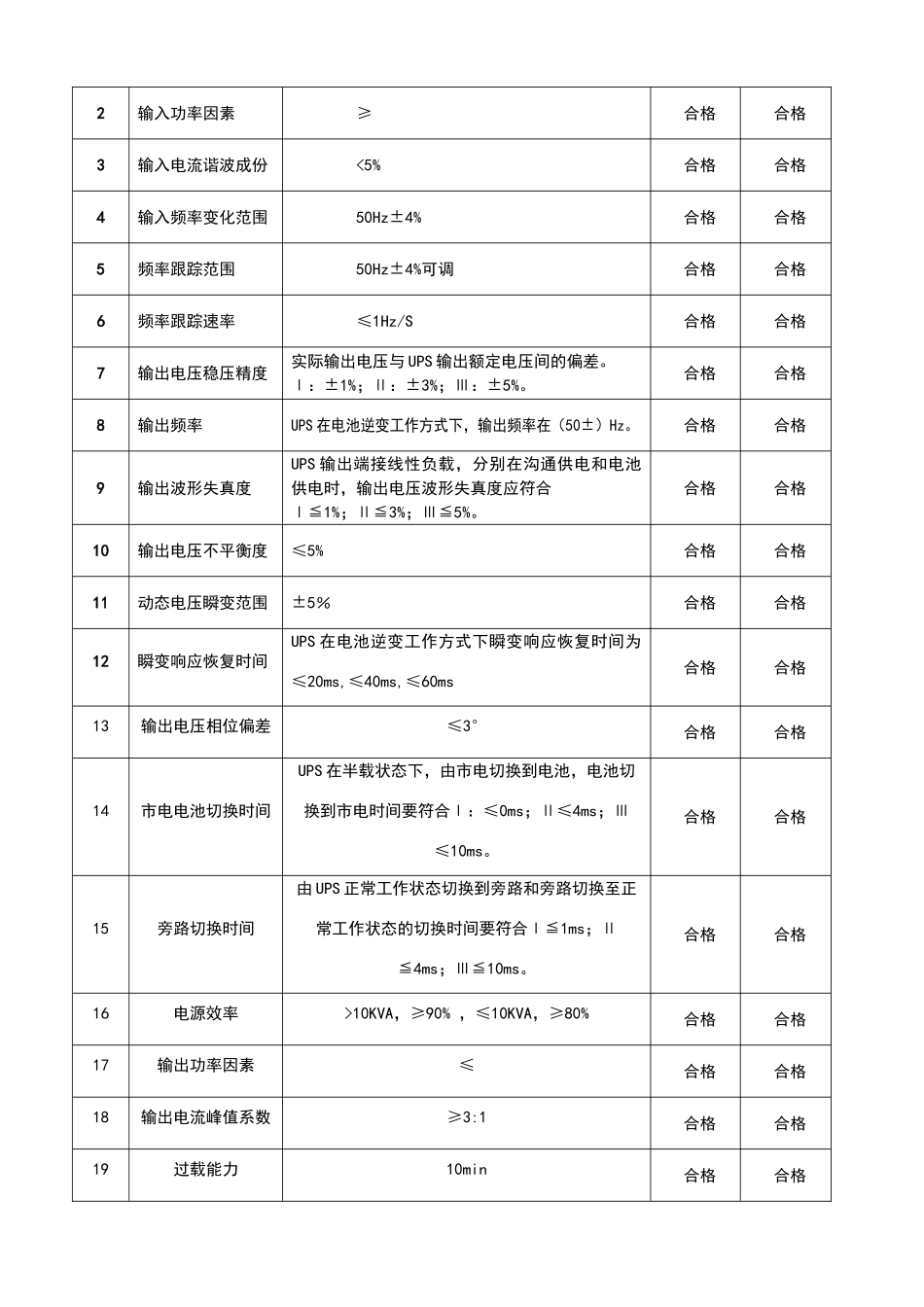

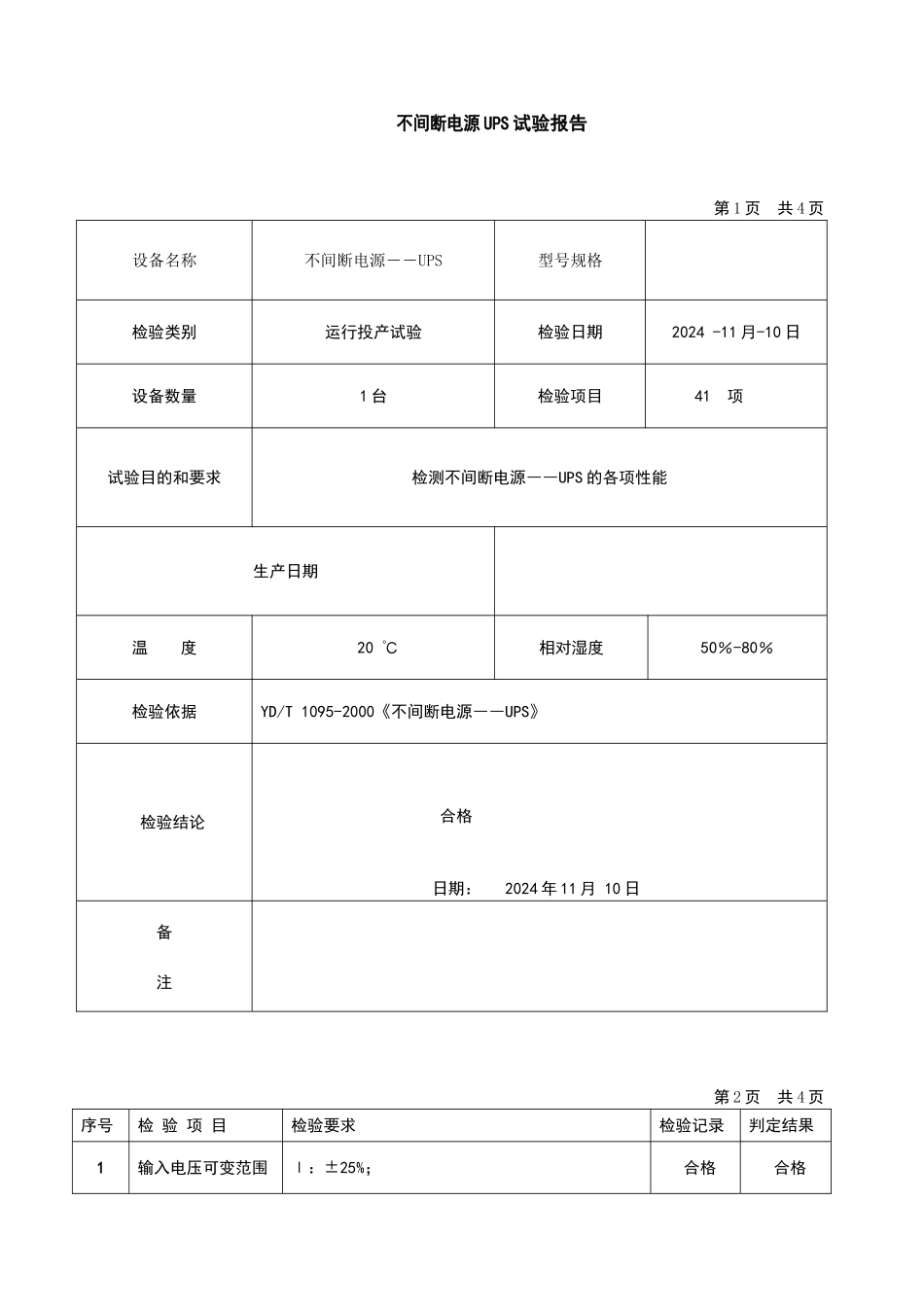

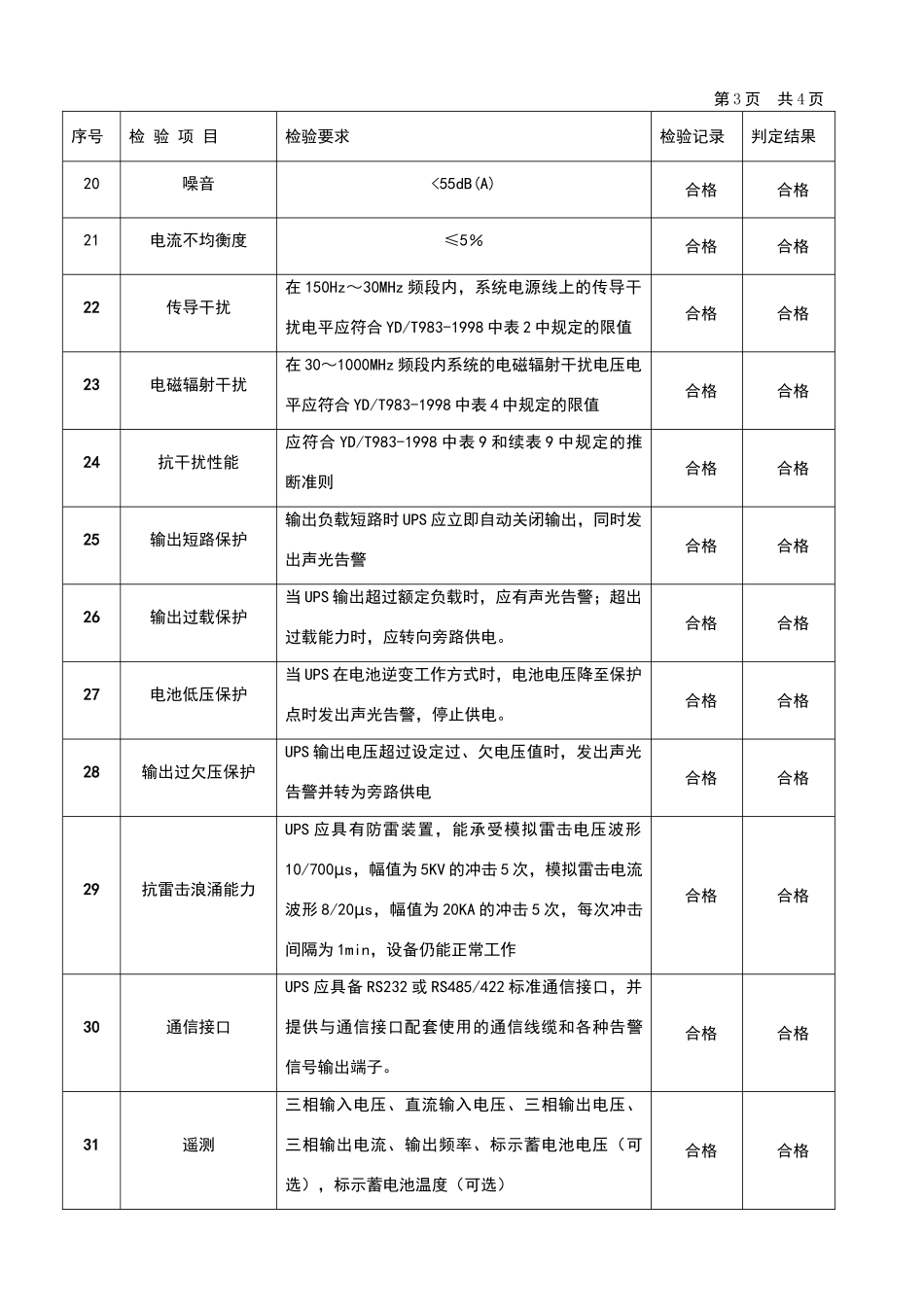

不间断电源 UPS 试验报告 第 1 页 共 4 页设备名称不间断电源――UPS型号规格 检验类别运行投产试验检验日期2024 -11 月-10 日设备数量1 台检验项目41 项试验目的和要求检测不间断电源――UPS 的各项性能生产日期 温 度 20 ℃相对湿度50％-80％检验依据YD/T 1095-2000《不间断电源――UPS》 检验结论 合格日期： 2024 年 11 月 10 日备 注 第 2 页 共 4 页序号检 验 项 目检验要求检验记录判定结果1输入电压可变范围Ⅰ：±25%； 合格 合格2输入功率因素≥ 合格 合格3输入电流谐波成份<5% 合格 合格4输入频率变化范围50Hz±4% 合格 合格5频率跟踪范围50Hz±4%可调 合格 合格6频率跟踪速率≤1Hz/S 合格 合格7输出电压稳压精度实际输出电压与 UPS 输出额定电压间的偏差。Ⅰ：±1%；Ⅱ：±3%；Ⅲ：±5%。 合格 合格8输出频率UPS 在电池逆变工作方式下，输出频率在（50±）Hz。 合格 合格9输出波形失真度UPS 输出端接线性负载，分别在沟通供电和电池供电时，输出电压波形失真度应符合Ⅰ≦1%；Ⅱ≦3%；Ⅲ≦5%。 合格 合格10输出电压不平衡度≤5% 合格 合格11动态电压瞬变范围±5％ 合格 合格12瞬变响应恢复时间UPS 在电池逆变工作方式下瞬变响应恢复时间为≤20ms,≤40ms,≤60ms 合格 合格13输出电压相位偏差≤3° 合格 合格14市电电池切换时间UPS 在半载状态下，由市电切换到电池，电池切换到市电时间要符合Ⅰ：≤0ms；Ⅱ≤4ms；Ⅲ≤10ms。 合格 合格15旁路切换时间由 UPS 正常工作状态切换到旁路和旁路切换至正常工作状态的切换时间要符合Ⅰ≦1ms；Ⅱ≦4ms；Ⅲ≦10ms。 合格 合格16电源效率>10KVA，≥90% ，≤10KVA，≥80% 合格 合格17输出功率因素≤ 合格 合格18输出电流峰值系数≥3:1 合格 合格19过载能力10min 合格 合格第 3 页 共 4 页序号检 验 项 目检验要求检验记录判定结果20噪音<55dB(A) 合格 合格21电流不均衡度≤5％ 合格 合格22传导干扰在 150Hz～30MHz 频段内，系统电源线上的传导干扰电平应符合 YD/T983-1998 中表 2 中规定的限值 合格 合格23电磁辐射干扰在 30～1000MHz 频段内系统的电磁辐射干扰电压电平应符合 YD/T983-1998 中表 4 中规定的限值 合格 合格24抗干扰性能应符合 YD/T983-1998 中表 9 和续表 9 中规定的推断准则 合格 合格25输出短路保护输出负载短路时 UPS 应立即自动关闭输出，同时发出声...
