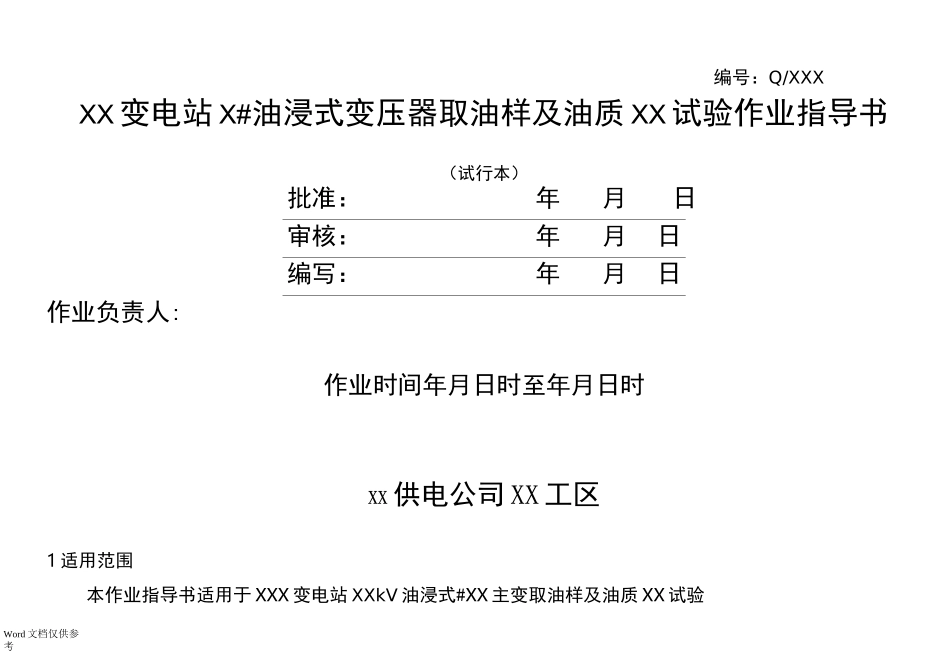

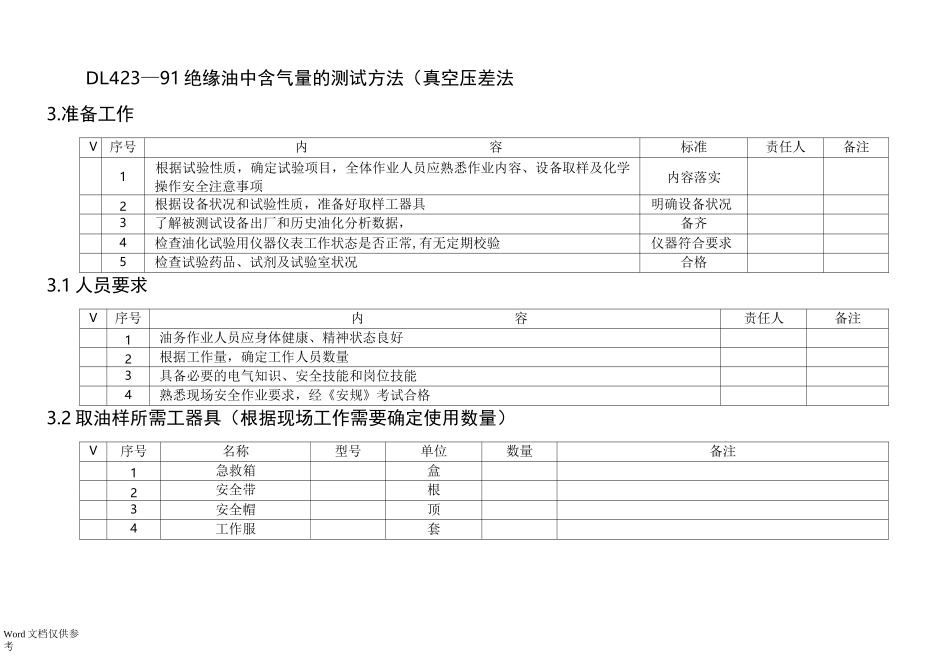

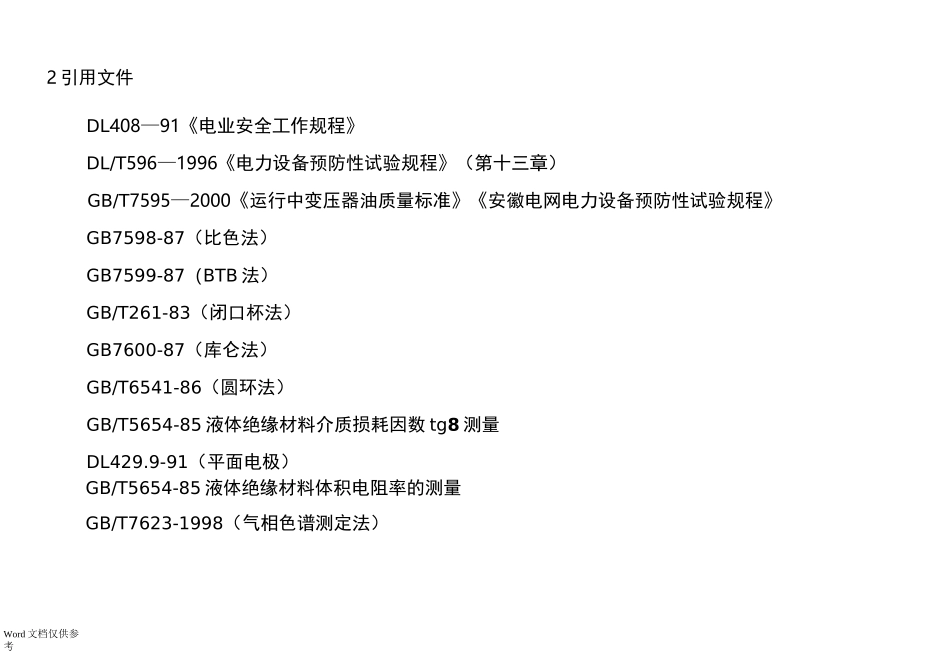

Word 文档仅供参考编号：Q/XXXXX 变电站 X#油浸式变压器取油样及油质 XX 试验作业指导书（试行本）批准：年月日审核：年月日编写：年月日作业负责人:作业时间年月日时至年月日时xx 供电公司 XX 工区1 适用范围本作业指导书适用于 XXX 变电站 XXkV 油浸式#XX 主变取油样及油质 XX 试验Word 文档仅供参考2 引用文件DL408—91《电业安全工作规程》DL/T596—1996《电力设备预防性试验规程》（第十三章）GB/T7595—2000《运行中变压器油质量标准》《安徽电网电力设备预防性试验规程》GB7598-87（比色法）GB7599-87（BTB 法）GB/T261-83（闭口杯法）GB7600-87（库仑法）GB/T6541-86（圆环法）GB/T5654-85 液体绝缘材料介质损耗因数 tg8 测量DL429.9-91（平面电极）GB/T5654-85 液体绝缘材料体积电阻率的测量GB/T7623-1998（气相色谱测定法）Word 文档仅供参考DL423—91 绝缘油中含气量的测试方法（真空压差法3.准备工作V序号内容标准责任人备注1根据试验性质，确定试验项目，全体作业人员应熟悉作业内容、设备取样及化学操作安全注意事项内容落实2根据设备状况和试验性质，准备好取样工器具明确设备状况3了解被测试设备出厂和历史油化分析数据，备齐4检查油化试验用仪器仪表工作状态是否正常,有无定期校验仪器符合要求5检查试验药品、试剂及试验室状况合格3.1 人员要求V序号内容责任人备注1油务作业人员应身体健康、精神状态良好2根据工作量，确定工作人员数量3具备必要的电气知识、安全技能和岗位技能4熟悉现场安全作业要求，经《安规》考试合格3.2 取油样所需工器具（根据现场工作需要确定使用数量）V序号名称型号单位数量备注1急救箱盒2安全带根3安全帽顶4工作服套Word 文档仅供参考5工作鞋双6绝缘梯张7活动扳手8 寸把8活动扳手12 寸把9活动扳手15 寸把10螺丝刀套11管子钳把12设备取样专用取样阀套13设备油样阀密封圈个14乳胶管米15甲级棉纱公斤16橡胶密封胶头只17工具箱个18简化油样瓶500mL瓶19棕色瓶500mL瓶20注射器100mL支21注射器20mL支22油样箱个23油桶个24油盘个3.3 试验所需仪器仪表和工具（根据试验项目需要确定使用数量）V序号名称型号单位数量备注1色谱分析仪★台2振荡脱气仪★台3油微水测定仪★台4油耐压仪★台5油介损测定仪★台Word 文档仅供参考6体积电阻率测定仪★台7界面张力测定仪★台8PH 比色仪★台9PH 比色管★套10闭口闪点仪★台11凝固点测定仪★台12电热式水浴锅★台13普通天平★台14分析天平...
