航模技术指导

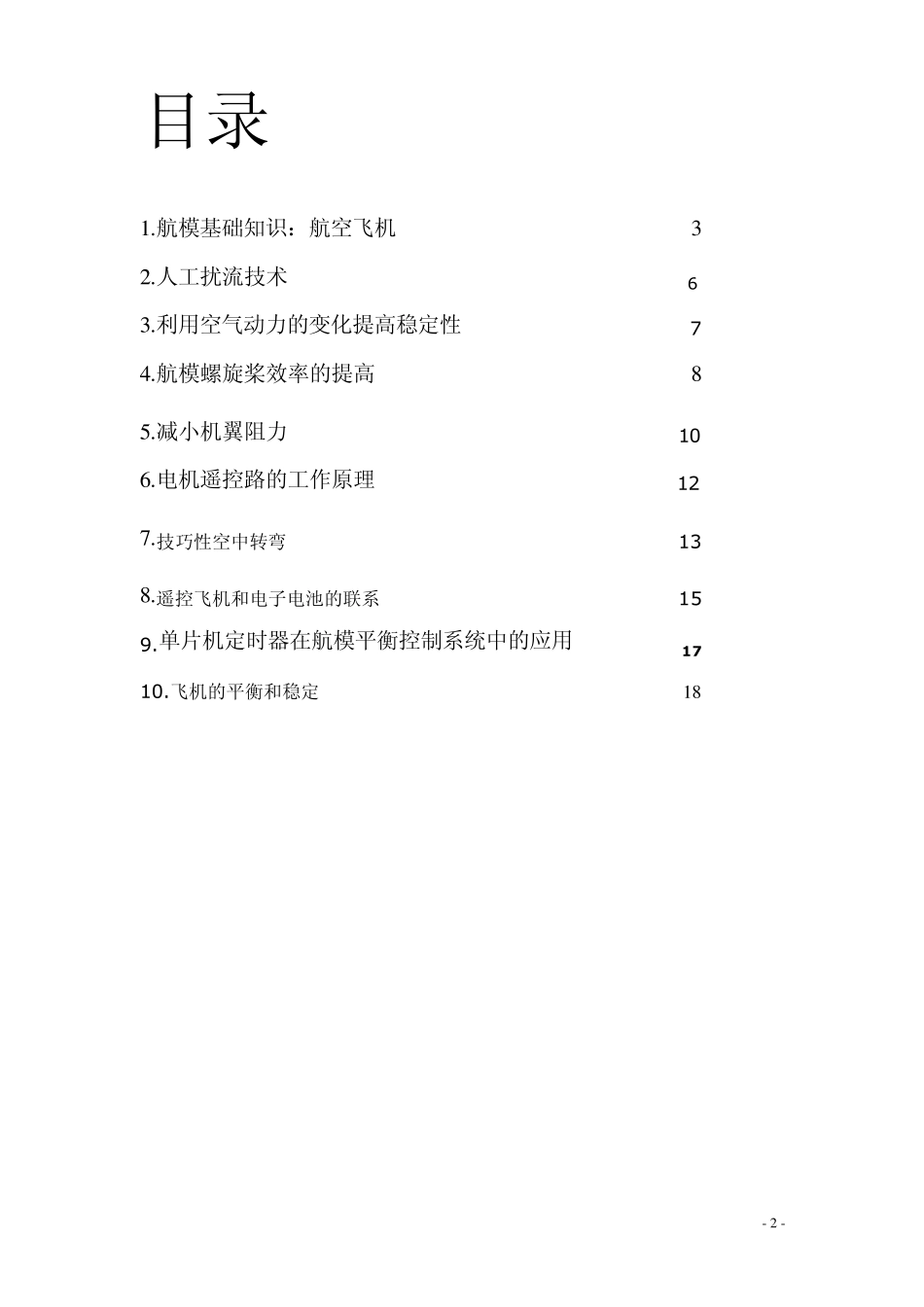

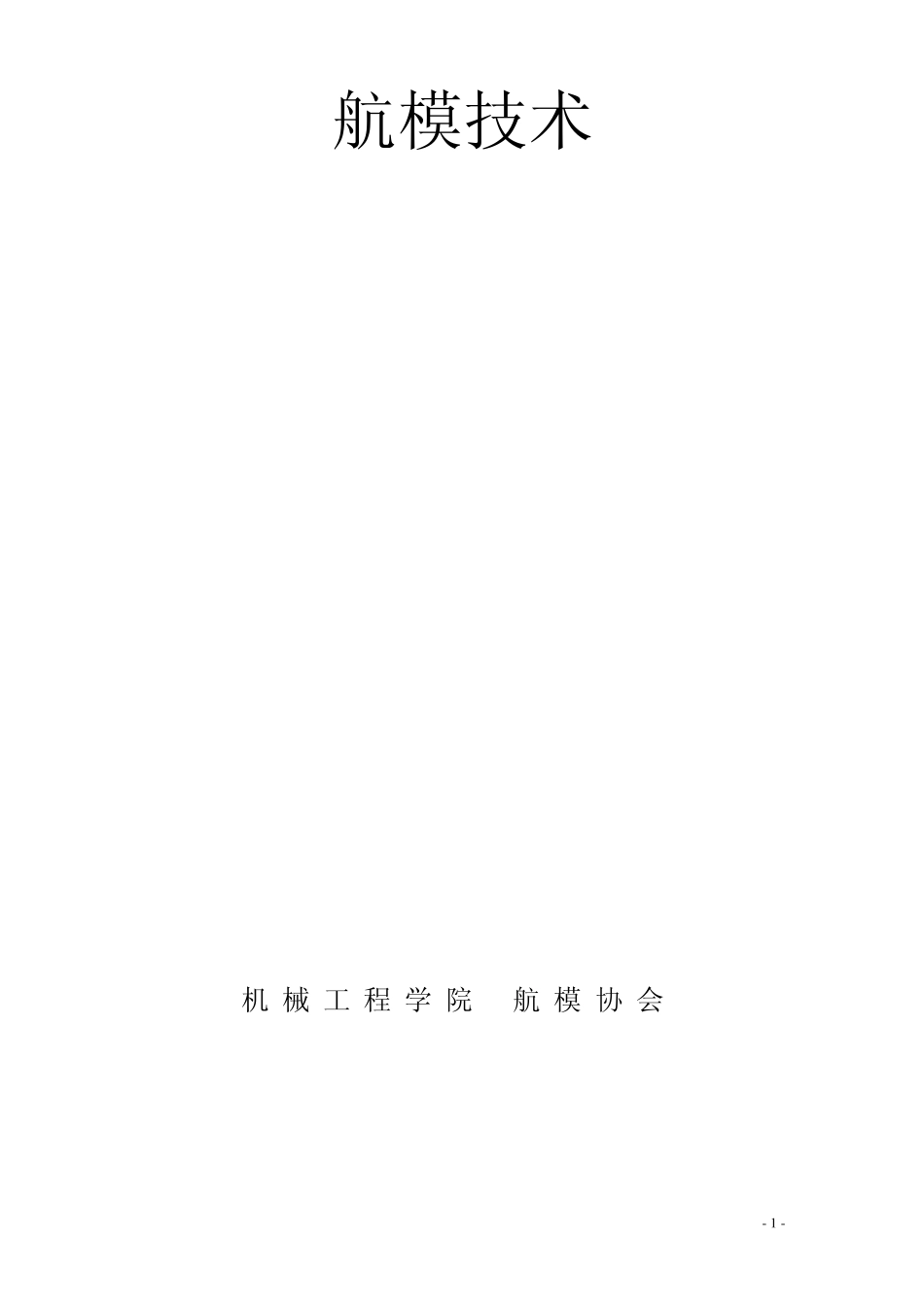

- 1 - 航模技术 机械工程学院 航模协会 - 2 - 目录 1 .航模基础知识：航空飞机 3 2 .人工扰流技术 6 3 .利用空气动力的变化提高稳定性 7 4 .航模螺旋桨效率的提高 8 5 .减小机翼阻力 10 6 .电机遥控路的工作原理 12 7 .技巧性空中转弯 13 8 .遥控飞机和电子电池的联系 15 9.单片机定时器在航模平衡控制系统中的应用 17 10.飞机的平衡和稳定 1 8 - 3 - 航空模型： 在国际航联制定的竞赛规则里明确规定“航空模型是一种重于空气的，有尺寸限制的，带有或不带有发动机的，不能载人的航空器，就叫航空模型。 其技术要求是： 1 .最大飞行重量同燃料在内为五千克； 2 .最大升力面积一百五十平方分米； 3 . 最大的翼载荷1 0 0 克/平方分米； 4 . 活塞式发动机最大工作容积1 0 亳升。 1 、什么叫飞机模型 一般认为不能飞行的，以某种飞机的实际尺寸按一定比例制作的模型叫飞机模型。 2 、什么叫模型飞机 一般称能在空中飞行的模型为模型飞机，叫航空模型。 - 4 - 航模飞机的组成： 航模飞机一般与载人的飞机一样，主要由机翼、尾翼、机身、起落架和发动机五部分组成。 1 、机翼―――是模型飞机在飞行时产生升力的装置，并能保持模型飞机飞行时的横侧安定。 2 、尾翼―――包括水平尾翼和垂直尾翼两部分。水平尾翼可保持模型飞机飞行时的俯仰安定，垂直尾翼保的方向舵可控制模型飞机的飞行方向。 3 、机身―――将模型的各部分联结成一个整持模型飞机飞行时的方向安定。水平尾翼上的升降舵能控制模型飞机的升降， 垂直尾翼上落架―――供模型飞机起飞、着陆和停放的装置。前部一个起落架，后面两面各一个起落架叫前三点式, 前部两面各一个起落架，后面一个起落架叫后三点式。 4 、发体的主干部分叫机身。同时机身内可以装载必要的控制机件，设备和燃料等。 5 、起动机―――它是模型飞机产生飞行动力的装置。模型飞机常用的动 力装置有：橡筋束、活塞式发动机、喷气式发动机、电 动机 航空模型技术常用术语： 1 、翼展――机翼（尾翼）左右翼尖间的直线距离。（穿过机 - 5 - 身部分也计算在内）。 2 、机身全长――模型飞机最前端到最末端的直线距离。 3 、重心――模型飞机各部分重力的合力作用点称为重心。 4 、尾心臂――由重心到水平尾翼前缘四分之一弦长处的距离。 5 、翼型――机翼或尾翼的横剖面形状。 6 、前缘――翼型的最前端。 7 、后...
