舵系作业指导书

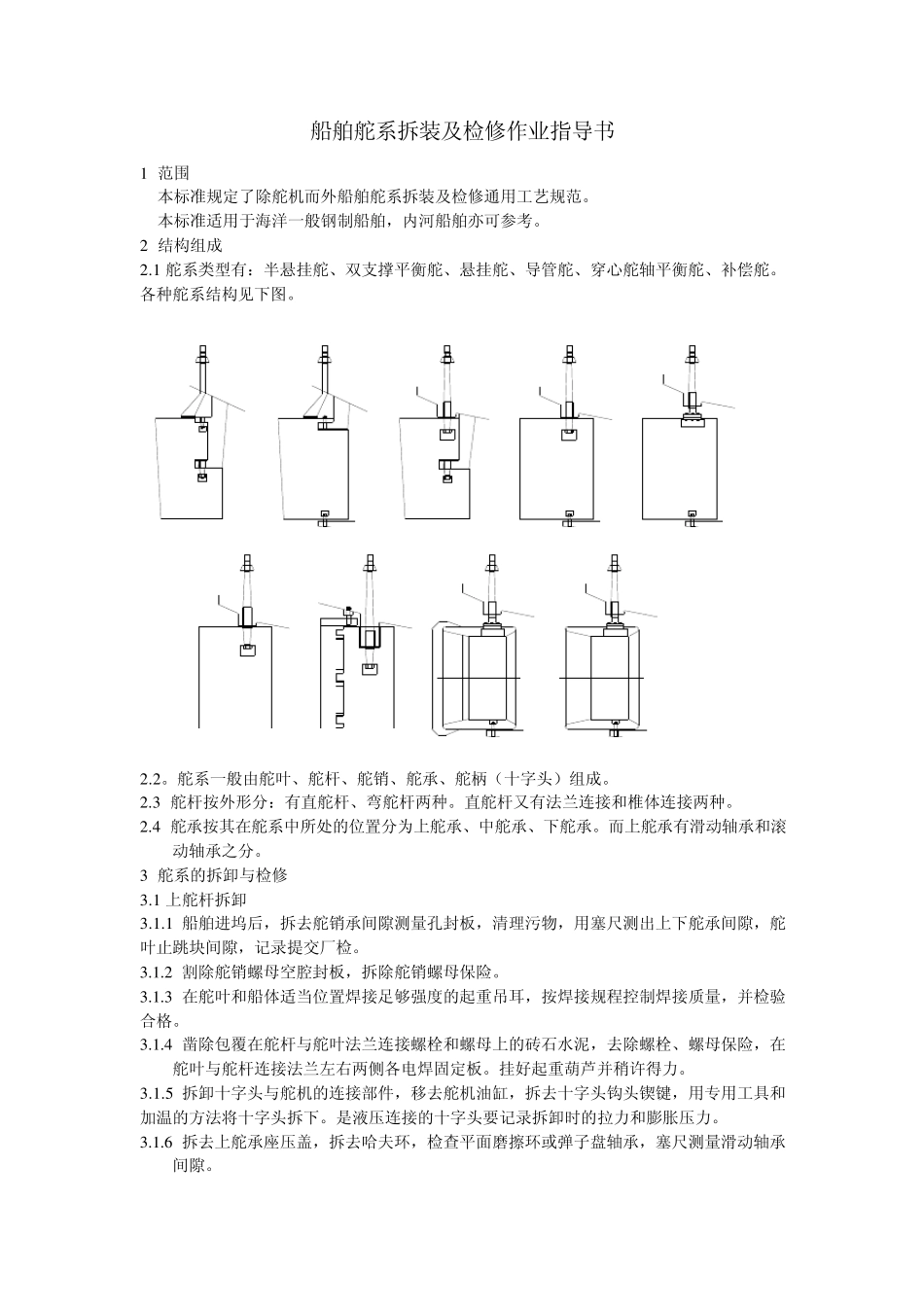

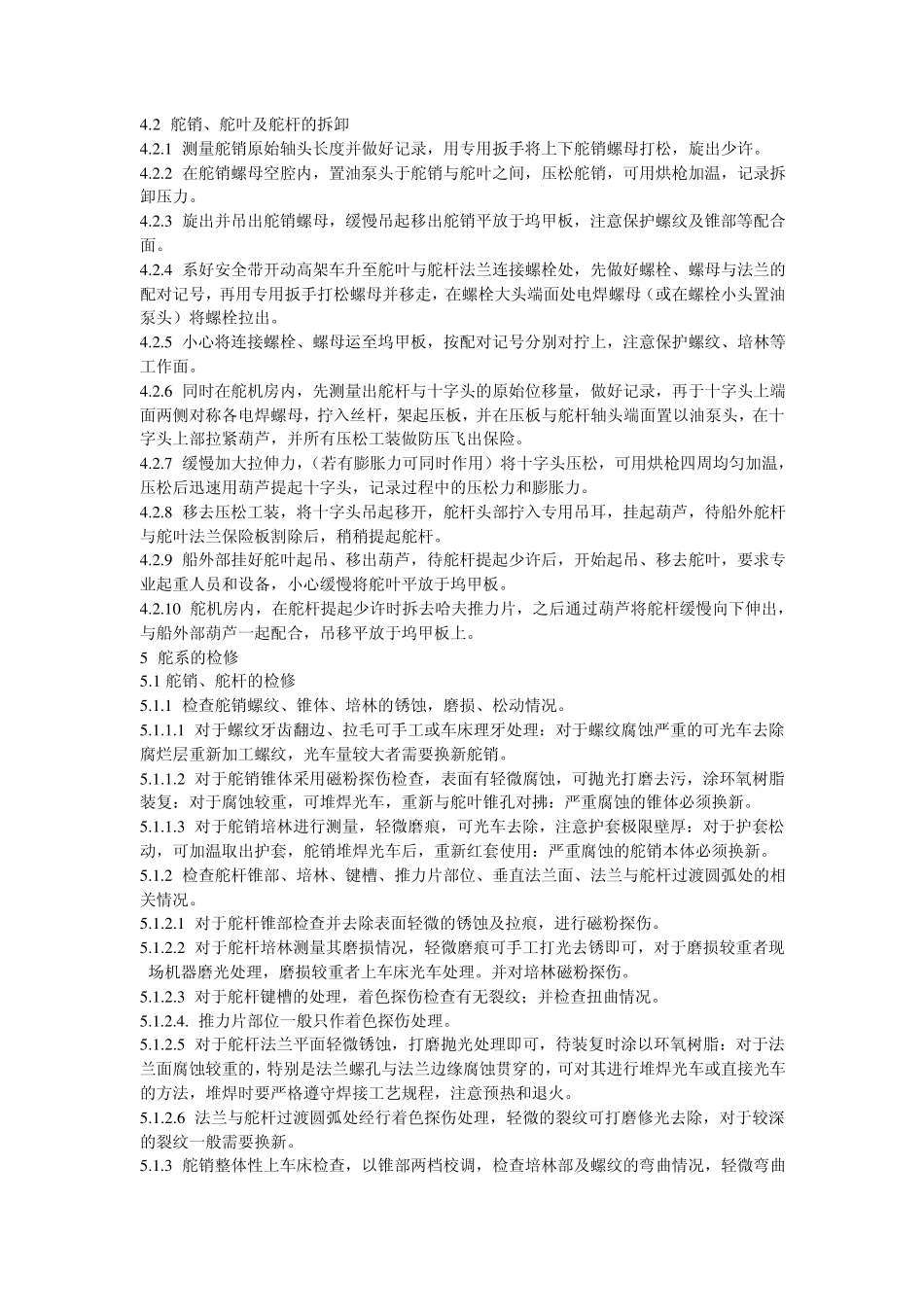

船舶舵系拆装及检修作业指导书 1 范围 本标准规定了除舵机而外船舶舵系拆装及检修通用工艺规范。 本标准适用于海洋一般钢制船舶，内河船舶亦可参考。 2 结构组成 2 .1 舵系类型有：半悬挂舵、双支撑平衡舵、悬挂舵、导管舵、穿心舵轴平衡舵、补偿舵。各种舵系结构见下图。 2 .2 。舵系一般由舵叶、舵杆、舵销、舵承、舵柄（十字头）组成。 2 .3 舵杆按外形分：有直舵杆、弯舵杆两种。直舵杆又有法兰连接和椎体连接两种。 2 .4 舵承按其在舵系中所处的位置分为上舵承、中舵承、下舵承。而上舵承有滑动轴承和滚动轴承之分。 3 舵系的拆卸与检修 3 .1 上舵杆拆卸 3 .1 .1 船舶进坞后，拆去舵销承间隙测量孔封板，清理污物，用塞尺测出上下舵承间隙，舵叶止跳块间隙，记录提交厂检。 3 .1 .2 割除舵销螺母空腔封板，拆除舵销螺母保险。 3 .1 .3 在舵叶和船体适当位置焊接足够强度的起重吊耳，按焊接规程控制焊接质量，并检验合格。 3 .1 .4 凿除包覆在舵杆与舵叶法兰连接螺栓和螺母上的砖石水泥，去除螺栓、螺母保险，在舵叶与舵杆连接法兰左右两侧各电焊固定板。挂好起重葫芦并稍许得力。 3 .1 .5 拆卸十字头与舵机的连接部件，移去舵机油缸，拆去十字头钩头锲键，用专用工具和加温的方法将十字头拆下。是液压连接的十字头要记录拆卸时的拉力和膨胀压力。 3 .1 .6 拆去上舵承座压盖，拆去哈夫环，检查平面磨擦环或弹子盘轴承，塞尺测量滑动轴承间隙。 4 .2 舵销、舵叶及舵杆的拆卸 4 .2 .1 测量舵销原始轴头长度并做好记录，用专用扳手将上下舵销螺母打松，旋出少许。 4 .2 .2 在舵销螺母空腔内，置油泵头于舵销与舵叶之间，压松舵销，可用烘枪加温，记录拆卸压力。 4 .2 .3 旋出并吊出舵销螺母，缓慢吊起移出舵销平放于坞甲板，注意保护螺纹及锥部等配合面。 4 .2 .4 系好安全带开动高架车升至舵叶与舵杆法兰连接螺栓处，先做好螺栓、螺母与法兰的配对记号，再用专用扳手打松螺母并移走，在螺栓大头端面处电焊螺母（或在螺栓小头置油泵头）将螺栓拉出。 4 .2 .5 小心将连接螺栓、螺母运至坞甲板，按配对记号分别对拧上，注意保护螺纹、培林等工作面。 4 .2 .6 同时在舵机房内，先测量出舵杆与十字头的原始位移量，做好记录，再于十字头上端面两侧对称各电焊螺母，拧入丝杆，架起压板，并在压板与舵杆轴头端面置以油泵头，在十字头上部拉紧葫芦，并所有压松工装做防压飞出...
