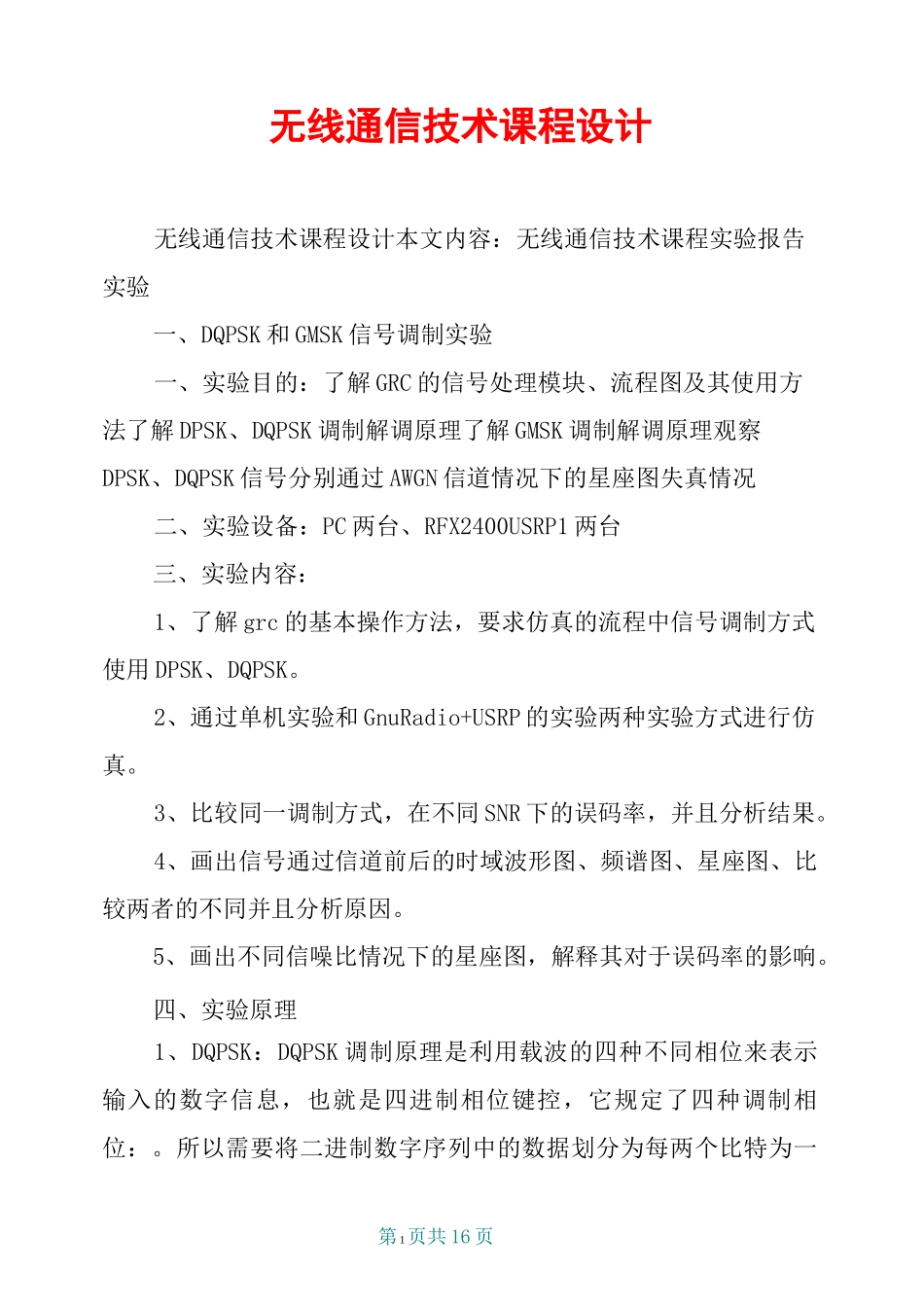

第 1页共 16 页无线通信技术课程设计无线通信技术课程设计本文内容:无线通信技术课程实验报告实验一、DQPSK 和 GMSK 信号调制实验一、实验目的:了解 GRC 的信号处理模块、流程图及其使用方法了解 DPSK、DQPSK 调制解调原理了解 GMSK 调制解调原理观察DPSK、DQPSK 信号分别通过 AWGN 信道情况下的星座图失真情况二、实验设备:PC 两台、RFX2400USRP1 两台三、实验内容:1、了解 grc 的基本操作方法,要求仿真的流程中信号调制方式使用 DPSK、DQPSK
2、通过单机实验和 GnuRadio+USRP 的实验两种实验方式进行仿真
3、比较同一调制方式,在不同 SNR 下的误码率,并且分析结果
4、画出信号通过信道前后的时域波形图、频谱图、星座图、比较两者的不同并且分析原因
5、画出不同信噪比情况下的星座图,解释其对于误码率的影响
四、实验原理1、DQPSK:DQPSK 调制原理是利用载波的四种不同相位来表示输入的数字信息,也就是四进制相位键控,它规定了四种调制相位:

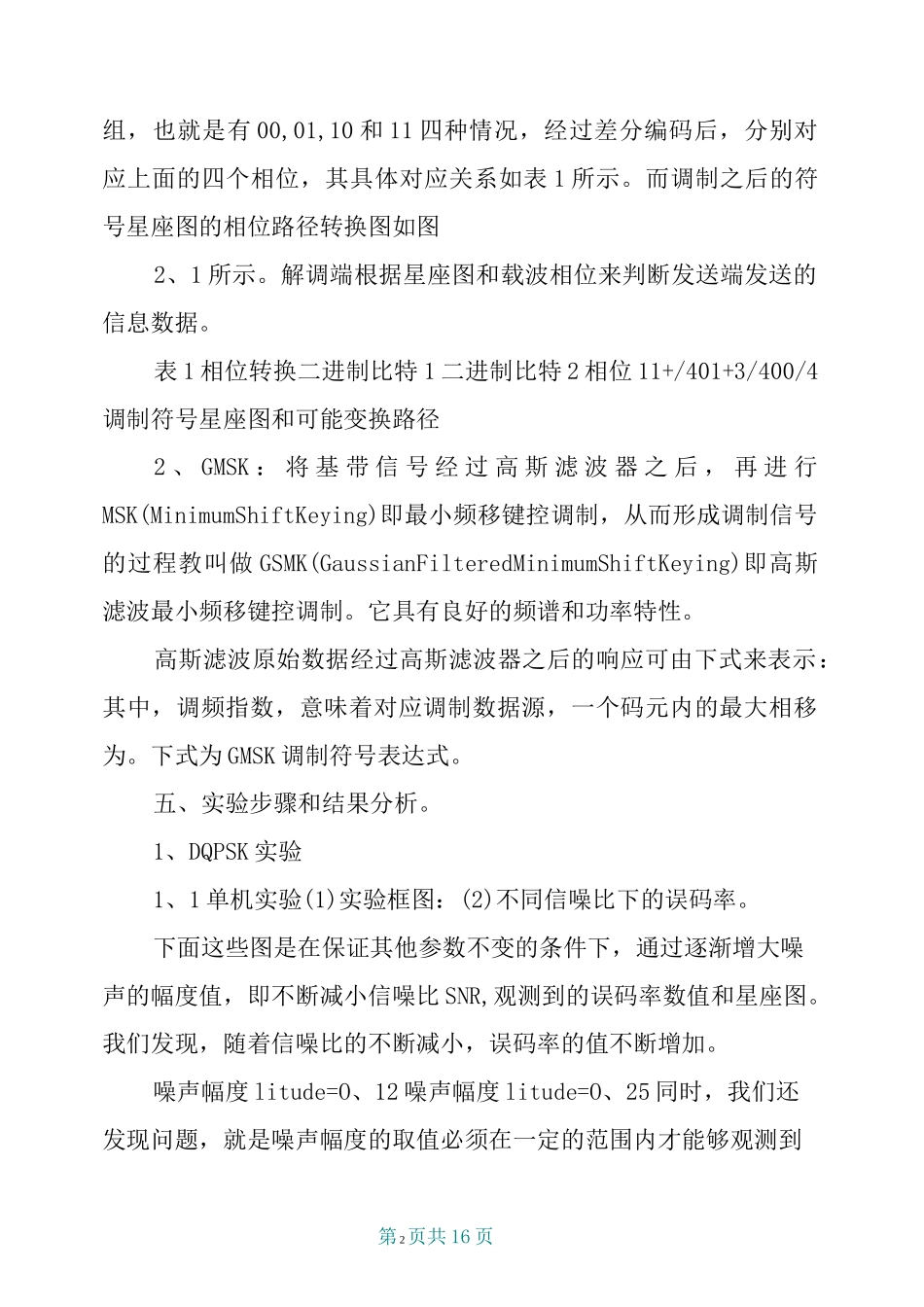

所以需要将二进制数字序列中的数据划分为每两个比特为一第 2页共 16 页组,也就是有 00,01,10 和 11 四种情况,经过差分编码后,分别对应上面的四个相位,其具体对应关系如表 1 所示
而调制之后的符号星座图的相位路径转换图如图2、1 所示
解调端根据星座图和载波相位来判断发送端发送的信息数据
表 1 相位转换二进制比特 1 二进制比特 2 相位 11+/401+3/400/4调制符号星座图和可能变换路径2 、 GMSK : 将 基 带 信 号 经 过 高 斯 滤 波 器 之 后 , 再 进 行MSK(MinimumShiftKeying)即最小频移键控调制,从而形成调制信号的过程教叫做 GSMK(GaussianFilteredMinimumShiftKe
