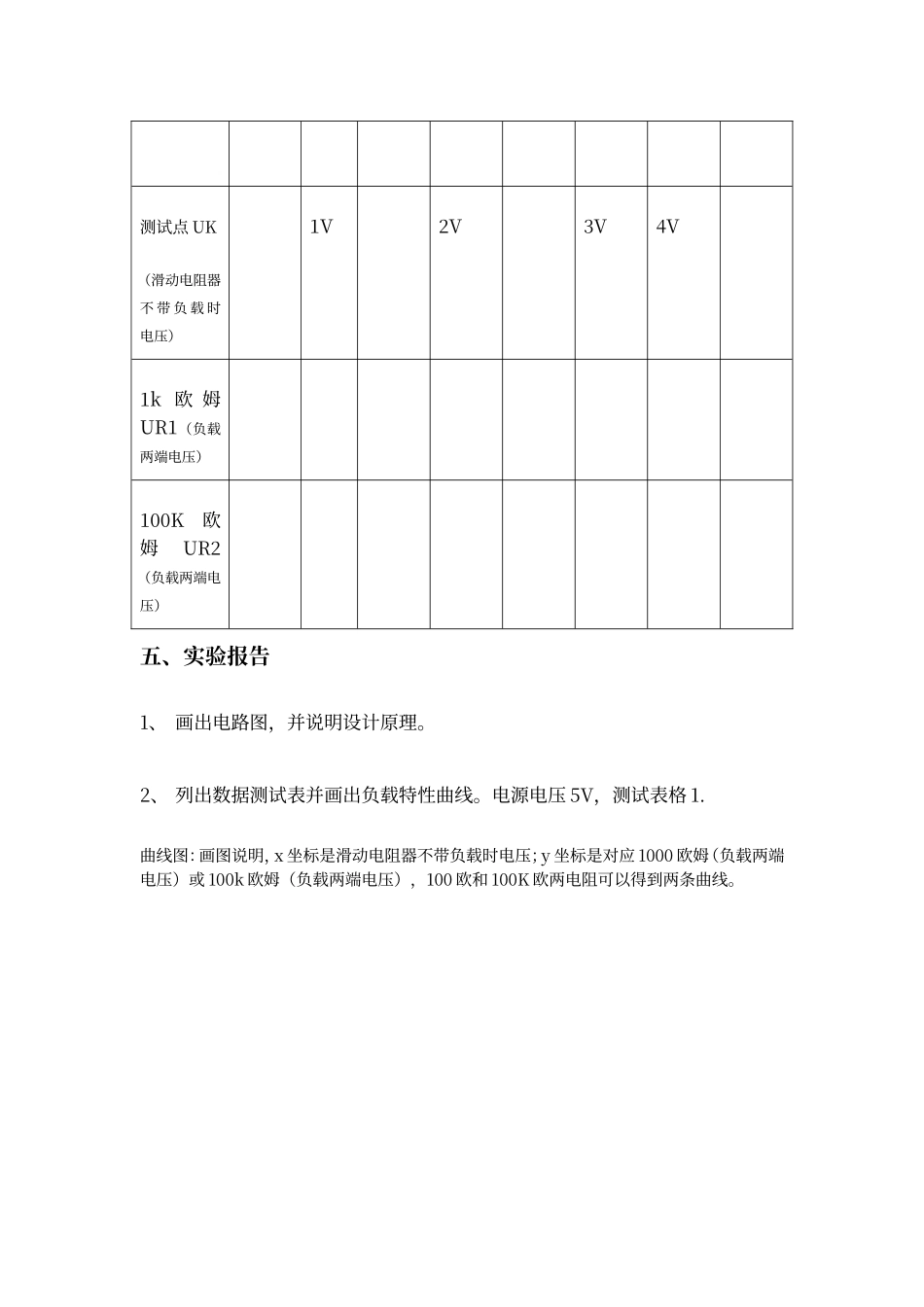

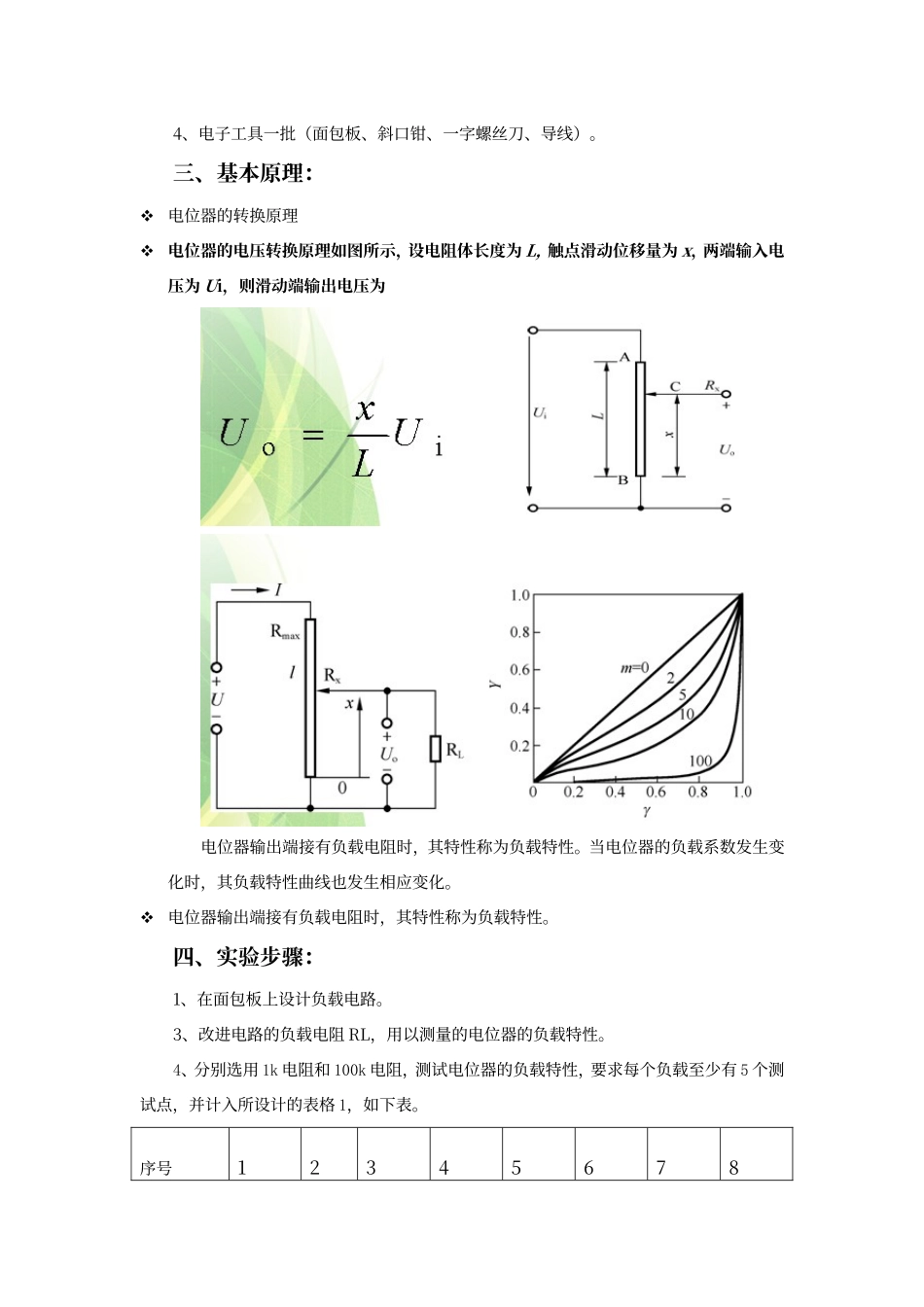

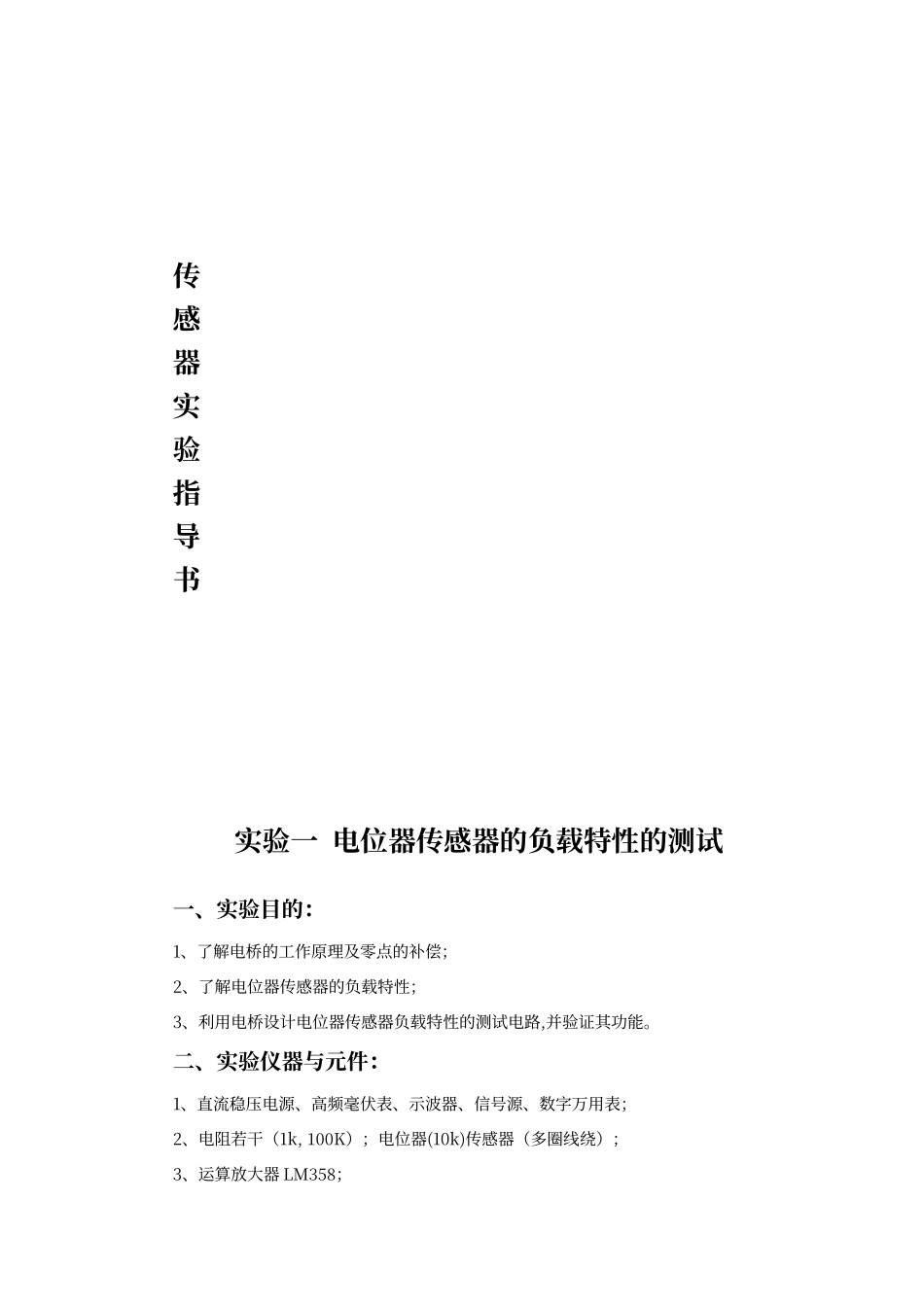

传感器实验指导书实验一 电位器传感器的负载特性的测试一、实验目的：1、了解电桥的工作原理及零点的补偿；2、了解电位器传感器的负载特性；3、利用电桥设计电位器传感器负载特性的测试电路,并验证其功能。二、实验仪器与元件：1、直流稳压电源、高频毫伏表、示波器、信号源、数字万用表；2、电阻若干（1k, 100K）；电位器(10k)传感器（多圈线绕）；3、运算放大器 LM358；4、电子工具一批（面包板、斜口钳、一字螺丝刀、导线）。三、基本原理：电位器的转换原理电位器的电压转换原理如图所示，设电阻体长度为 L，触点滑动位移量为 x，两端输入电压为 Ui，则滑动端输出电压为电位器输出端接有负载电阻时，其特性称为负载特性。当电位器的负载系数发生变化时，其负载特性曲线也发生相应变化。电位器输出端接有负载电阻时，其特性称为负载特性。 四、实验步骤：1、在面包板上设计负载电路。3、改进电路的负载电阻 RL，用以测量的电位器的负载特性。4、分别选用 1k 电阻和 100k 电阻，测试电位器的负载特性，要求每个负载至少有 5 个测试点，并计入所设计的表格 1，如下表。序号12345678测试点 UK（滑动电阻器不 带 负 载 时电压）1V2V3V4V1k 欧 姆UR1（负载两端电压）100K欧姆UR2（负载两端电压）五、实验报告1、 画出电路图，并说明设计原理。 2、 列出数据测试表并画出负载特性曲线。电源电压 5V，测试表格 1. 曲线图：画图说明，x 坐标是滑动电阻器不带负载时电压；y 坐标是对应 1000 欧姆（负载两端电压）或 100k 欧姆（负载两端电压），100 欧和 100K 欧两电阻可以得到两条曲线。3、 说明本次设计的电路的不足之处，提出改进思路，并总结本次实验中遇到困难及解决方法。实验二 声音传感器应用实验-声控 LED 旋律灯一、实验目的：1、了解声音传感器的工作原理及应用；2、掌握声音传感器与三极管的组合电路调试。二、实验仪器与元件：1、直流稳压电源、数字万用表、电烙铁等；2、电子元件有：声音传感器（带脚咪头）1 个；弯座 1 个；线 1 个；5MM 白发蓝 LED 5 个；9014 三极管 2个 1M 电阻 1 个；10K 电阻 1 个；电阻 1 个；1UF 电解电容 1 个；47UF 电解电容 1 个；万能电路板一块。三、基本原理：声控 LED 旋律灯工作电压。其功能为：本电路制作成功后 5 只 LED 会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞！电路原理图如图 ...
