光伏电站35kV零序保护分析及建议

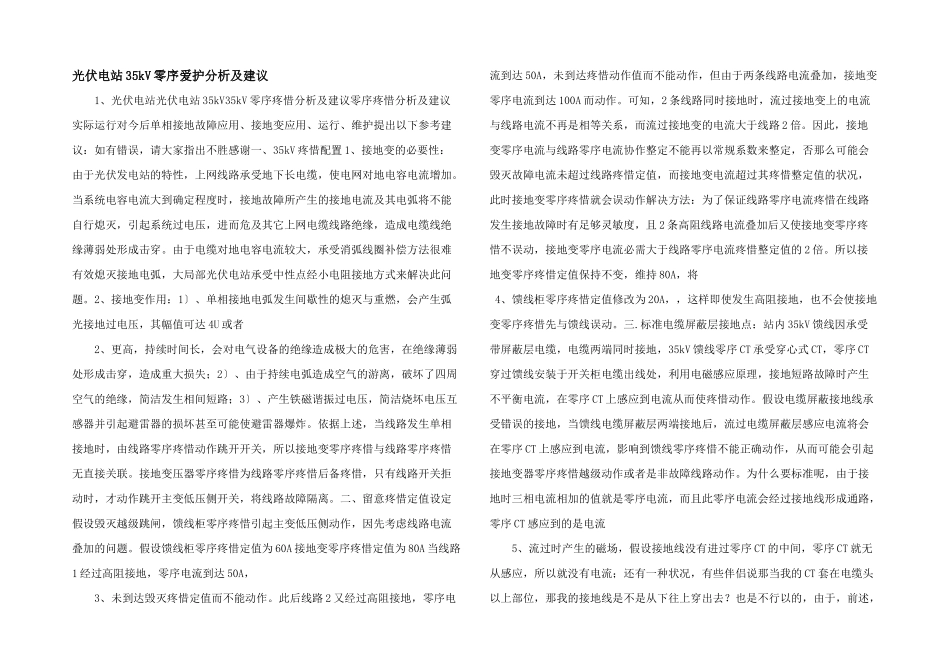

光伏电站35kV零序保护分析及建议_第1页
1/2

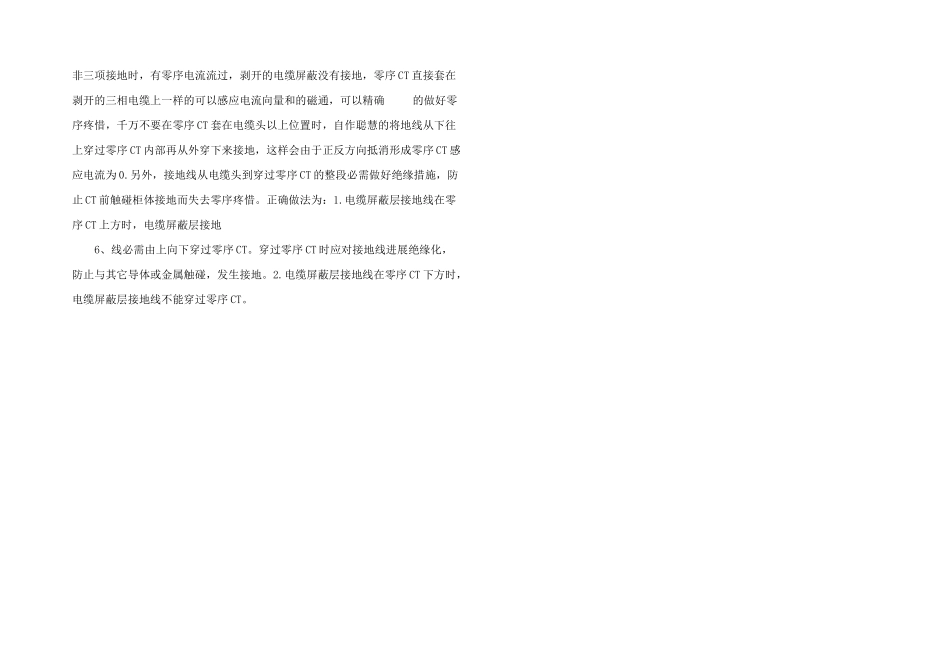

光伏电站35kV零序保护分析及建议_第2页
2/2
光伏电站 35kV 零序爱护分析及建议 1、光伏电站光伏电站 35kV35kV 零序疼惜分析及建议零序疼惜分析及建议实际运行对今后单相接地故障应用、接地变应用、运行、维护提出以下参考建议:如有错误,请大家指出不胜感谢一、35kV 疼惜配置 1、接地变的必要性:由于光伏发电站的特性,上网线路承受地下长电缆,使电网对地电容电流增加。当系统电容电流大到确定程度时,接地故障所产生的接地电流及其电弧将不能自行熄灭,引起系统过电压,进而危及其它上网电缆线路绝缘,造成电缆线绝缘薄弱处形成击穿。由于电缆对地电容电流较大,承受消弧线圈补偿方法很难有效熄灭接地电弧,大局部光伏电站承受中性点经小电阻接地方式来解决此问题。2、接地变作用:1〕、单相接地电弧发生间歇性的熄灭与重燃,会产生弧光接地过电压,其幅值可达 4U 或者 2、更高,持续时间长,会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿,造成重大损失;2〕、由于持续电弧造成空气的游离,破坏了四周空气的绝缘,简洁发生相间短路;3〕、产生铁磁谐振过电压,简洁烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。依据上述,当线路发生单相接地时,由线路零序疼惜动作跳开开关,所以接地变零序疼惜与线路零序疼惜无直接关联。接地变压器零序疼惜为线路零序疼惜后备疼惜,只有线路开关拒动时,才动作跳开主变低压侧开关,将线路故障隔离。二、留意疼惜定值设定假设毁灭越级跳闸,馈线柜零序疼惜引起主变低压侧动作,因先考虑线路电流叠加的问题。假设馈线柜零序疼惜定值为 60A 接地变零序疼惜定值为 80A 当线路1 经过高阻接地,零序电流到达 50A, 3、未到达毁灭疼惜定值而不能动作。此后线路 2 又经过高阻接地,零序电流到达 50A,未到达疼惜动作值而不能动作,但由于两条线路电流叠加,接地变零序电流到达 100A 而动作。可知,2 条线路同时接地时,流过接地变上的电流与线路电流不再是相等关系,而流过接地变的电流大于线路 2 倍。因此,接地变零序电流与线路零序电流协作整定不能再以常规系数来整定,否那么可能会毁灭故障电流未超过线路疼惜定值,而接地变电流超过其疼惜整定值的状况,此时接地变零序疼惜就会误动作解决方法:为了保证线路零序电流疼惜在线路发生接地故障时有足够灵敏度,且 2 条高阻线路电流叠加后又使接地变零序疼惜不误动,接地变零序电流必需大于线路零序电流疼惜整定值的 2 倍。所以接地变零序疼惜定值保持不...
