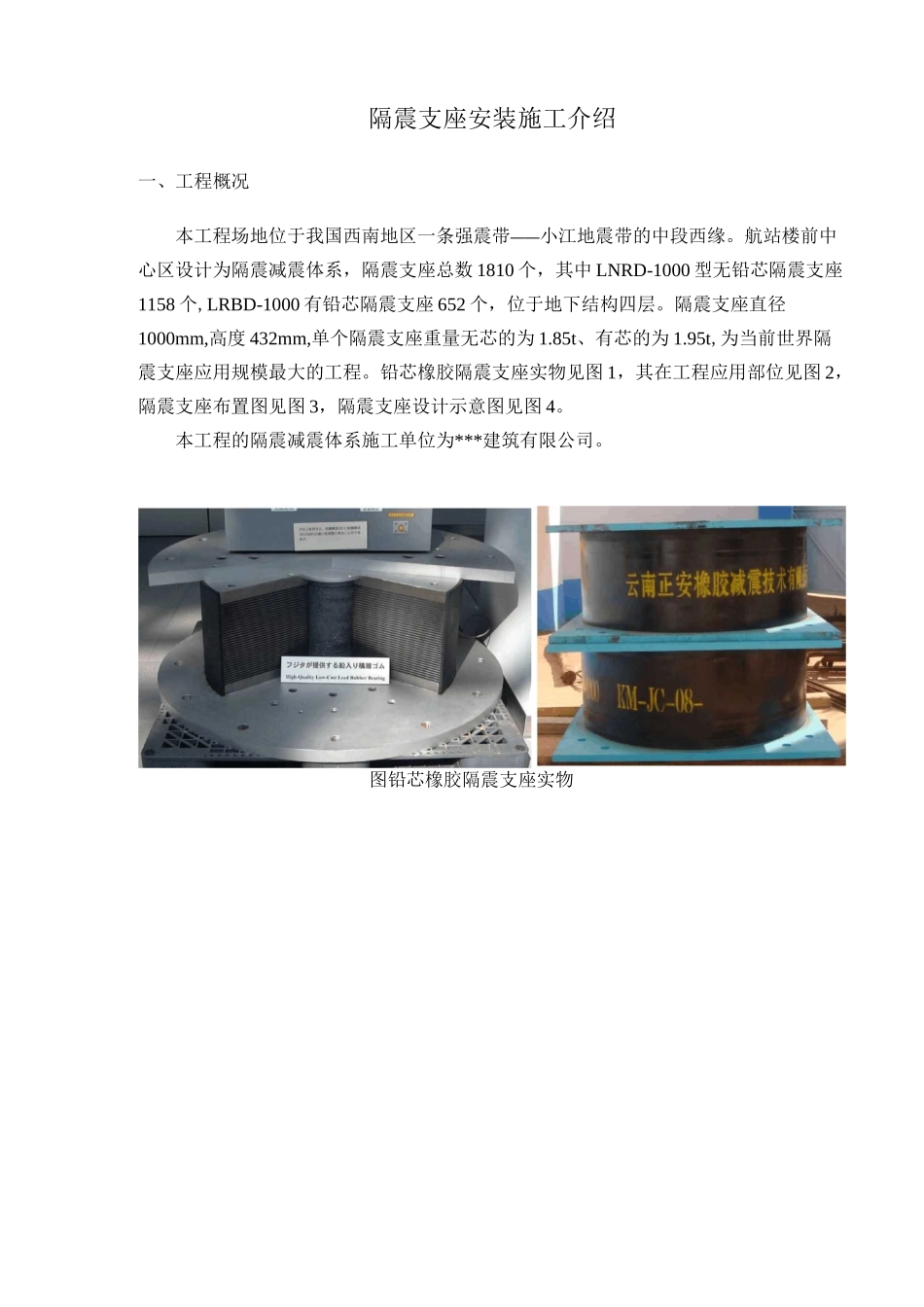

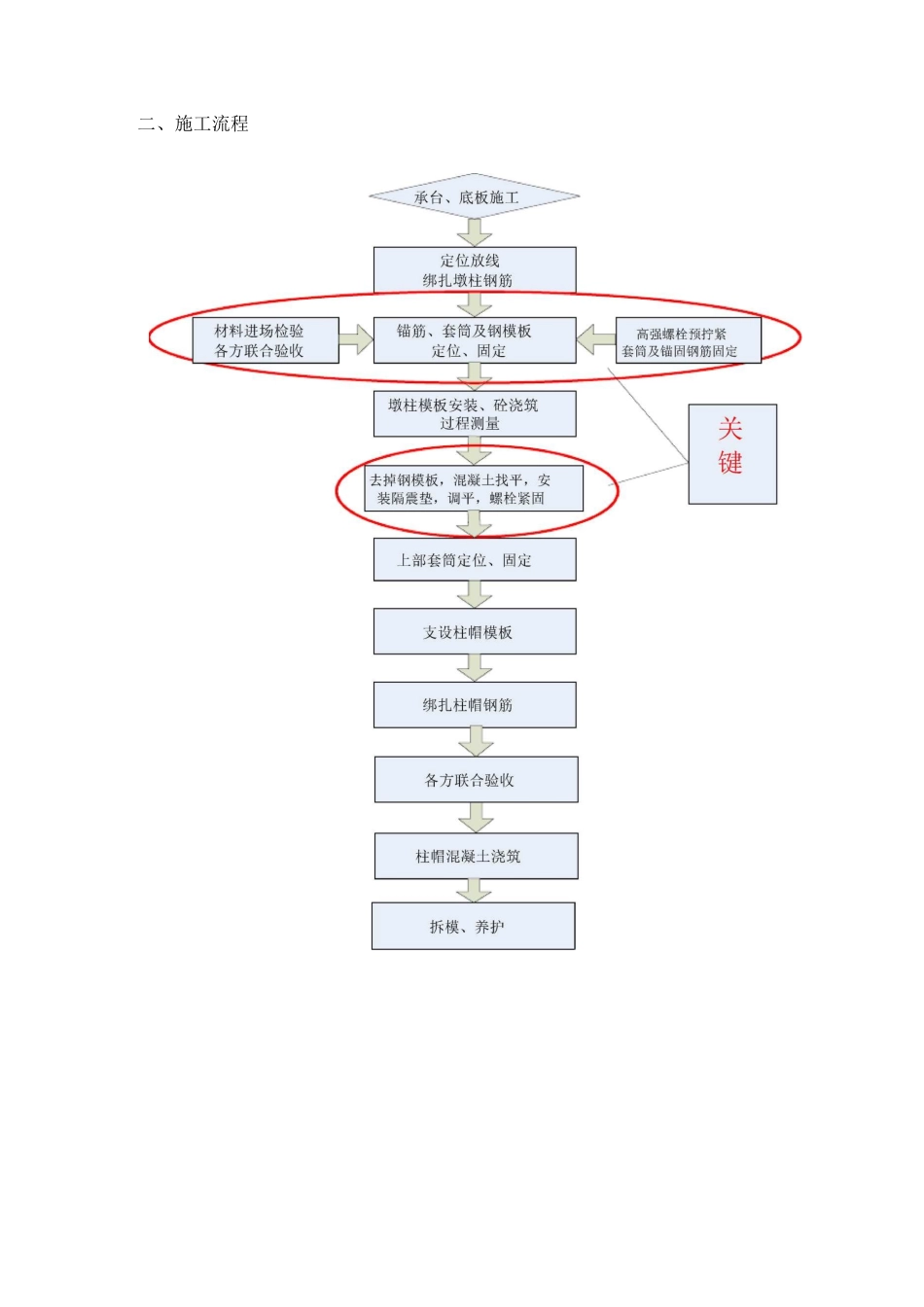

隔震支座安装施工介绍一、工程概况本工程场地位于我国西南地区一条强震带——小江地震带的中段西缘。航站楼前中心区设计为隔震减震体系，隔震支座总数 1810 个，其中 LNRD-1000 型无铅芯隔震支座1158 个,LRBD-1000 有铅芯隔震支座 652 个，位于地下结构四层。隔震支座直径1000mm,高度 432mm,单个隔震支座重量无芯的为 1.85t、有芯的为 1.95t,为当前世界隔震支座应用规模最大的工程。铅芯橡胶隔震支座实物见图 1，其在工程应用部位见图 2，隔震支座布置图见图 3，隔震支座设计示意图见图 4。本工程的隔震减震体系施工单位为***建筑有限公司。图铅芯橡胶隔震支座实物柱隔.霞支应■揺.S■挖日图隔震支座设计示意图图工程应用部位二、施工流程三、施工方法步骤 1 锚筋根部测量放线步骤 2 锚筋定位垂直度测量步骤 3 锚筋底部箍筋定位步骤 4 定位钢模板安装步骤 5 预埋件标高测量步骤 6 预埋件中心位置复核步骤 8 套筒焊接固定步骤 7 预埋件中心位置拉线复核步骤 9 隔震支座下支墩混凝土浇筑步骤 10 下支墩混凝土找平步骤 11 隔震支座下支墩找平养护步骤 12 隔震支座安装步骤 13 隔震支座水平度复核步骤 14 上支墩模板安装及套筒锚筋安装步骤 15 隔震支座上部锚筋安装步骤 16 地下室隔震支座实物图（一）四、小结本工程隔震支座安装自 2008 年 12 月 25 日开始安装，2009 年 2 月 22 日结束，经复核检查，全部符合规范和设计要求。本工程隔震支座安装工艺科学合理，施工过程安全可靠、优质快速，特别是埋件采用一次预埋到位，操作简单，质量易于保证，为同类工程隔震支座安装施工提供了借鉴作用。步骤 16 地下室隔震支座实物图（二）步骤 16 地下室隔震支座实物图（三）
