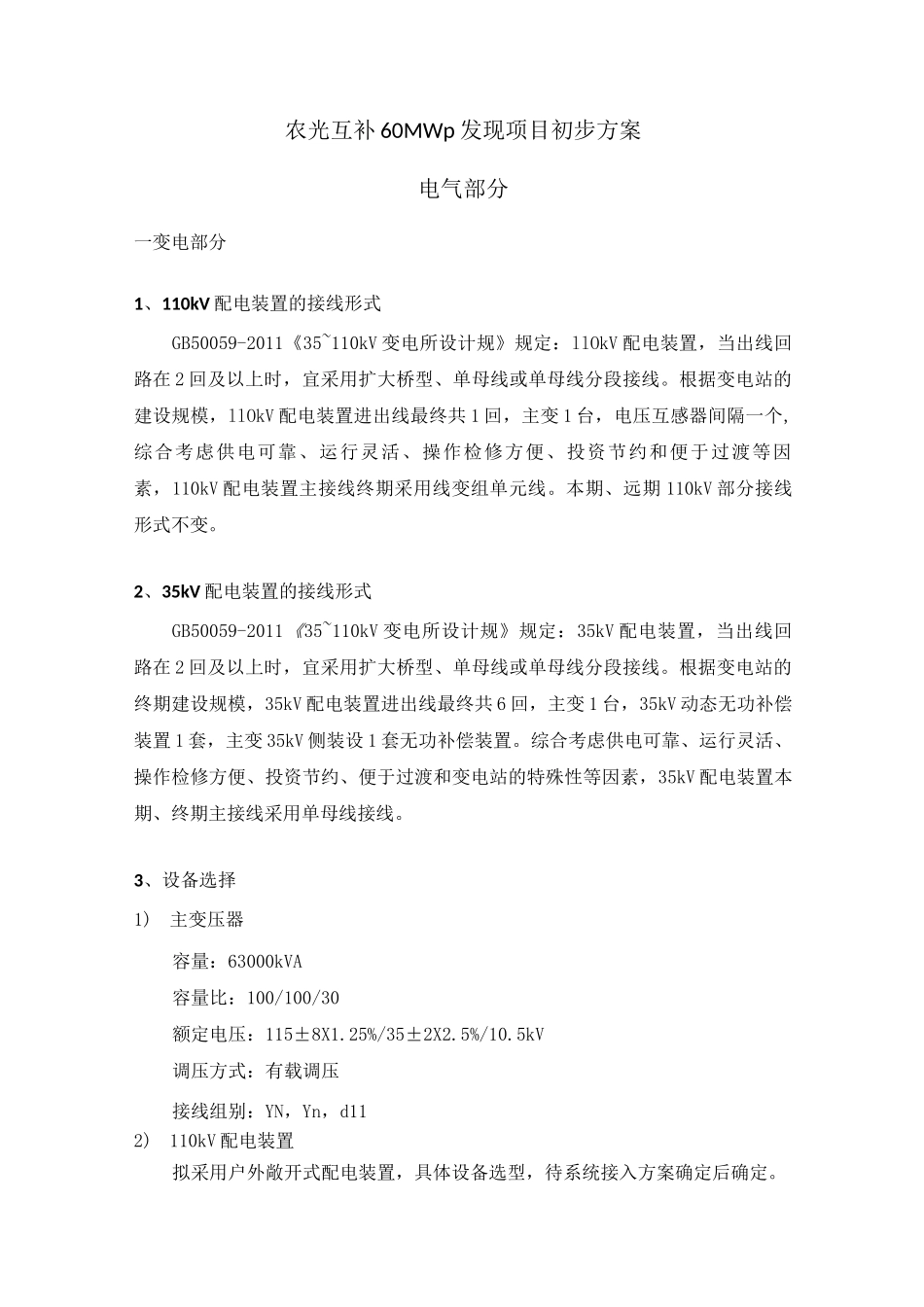

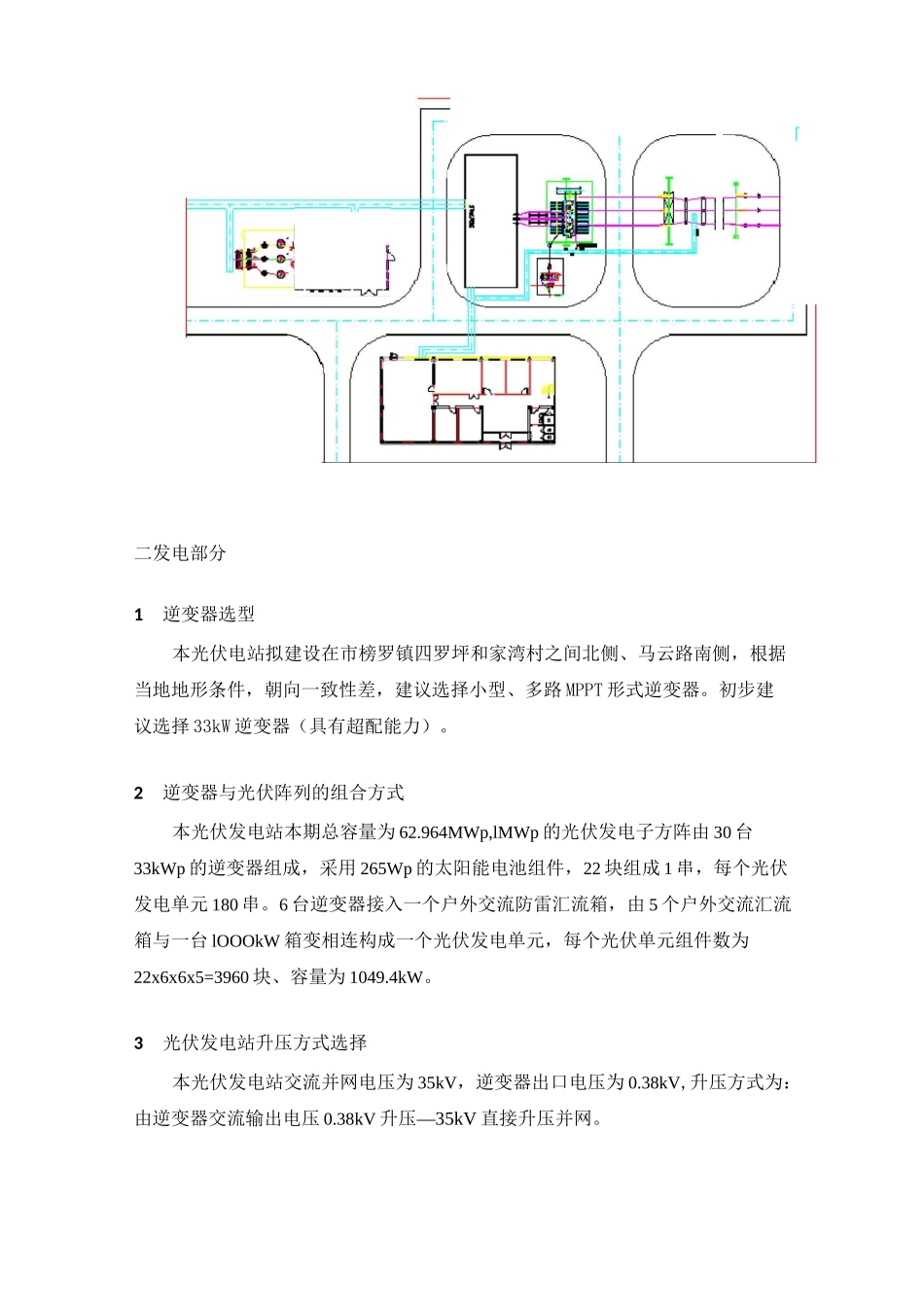

农光互补 60MWp 发现项目初步方案电气部分一变电部分1、110kV 配电装置的接线形式GB50059-2011《35~110kV 变电所设计规》规定：llOkV 配电装置，当出线回路在 2 回及以上时，宜采用扩大桥型、单母线或单母线分段接线。根据变电站的建设规模，llOkV 配电装置进出线最终共 1 回，主变 1 台，电压互感器间隔一个,综合考虑供电可靠、运行灵活、操作检修方便、投资节约和便于过渡等因素，110kV 配电装置主接线终期采用线变组单元线。本期、远期 110kV 部分接线形式不变。2、35kV 配电装置的接线形式GB50059-2011《35~110kV 变电所设计规》规定：35kV 配电装置，当出线回路在 2 回及以上时，宜采用扩大桥型、单母线或单母线分段接线。根据变电站的终期建设规模，35kV 配电装置进出线最终共 6 回，主变 1 台，35kV 动态无功补偿装置 1 套，主变 35kV 侧装设 1 套无功补偿装置。综合考虑供电可靠、运行灵活、操作检修方便、投资节约、便于过渡和变电站的特殊性等因素，35kV 配电装置本期、终期主接线采用单母线接线。3、设备选择1)主变压器容量：63000kVA容量比：100/100/30额定电压：115±8X1.25%/35±2X2.5%/10.5kV调压方式：有载调压接线组别：YN，Yn，d112)110kV 配电装置拟采用户外敞开式配电装置，具体设备选型，待系统接入方案确定后确定。3) 35kV 配电装置拟采用金属铠装型手车式高压开关柜，具体设备选型，待系统接入方案确定后确定。4、设备参数校正按照海拔 2500 米，污秽等级 d 级校正。5、升压站附图jftftiLLLLL10二发电部分1逆变器选型本光伏电站拟建设在市榜罗镇四罗坪和家湾村之间北侧、马云路南侧，根据当地地形条件，朝向一致性差，建议选择小型、多路 MPPT 形式逆变器。初步建议选择 33kW 逆变器（具有超配能力）。2逆变器与光伏阵列的组合方式本光伏发电站本期总容量为 62.964MWp,lMWp 的光伏发电子方阵由 30 台33kWp 的逆变器组成，采用 265Wp 的太阳能电池组件，22 块组成 1 串，每个光伏发电单元 180 串。6 台逆变器接入一个户外交流防雷汇流箱，由 5 个户外交流汇流箱与一台 lOOOkW 箱变相连构成一个光伏发电单元，每个光伏单元组件数为22x6x6x5=3960 块、容量为 1049.4kW。3光伏发电站升压方式选择本光伏发电站交流并网电压为 35kV，逆变器出口电压为 0.38kV,升压方式为：由逆变器交流输出电压 0.38kV 升压—35kV 直接升压并网。「本方案为每个 lMWp 光伏...
