关于逆变器数控算法的研究

关于逆变器数控算法的研究_第1页
1/74

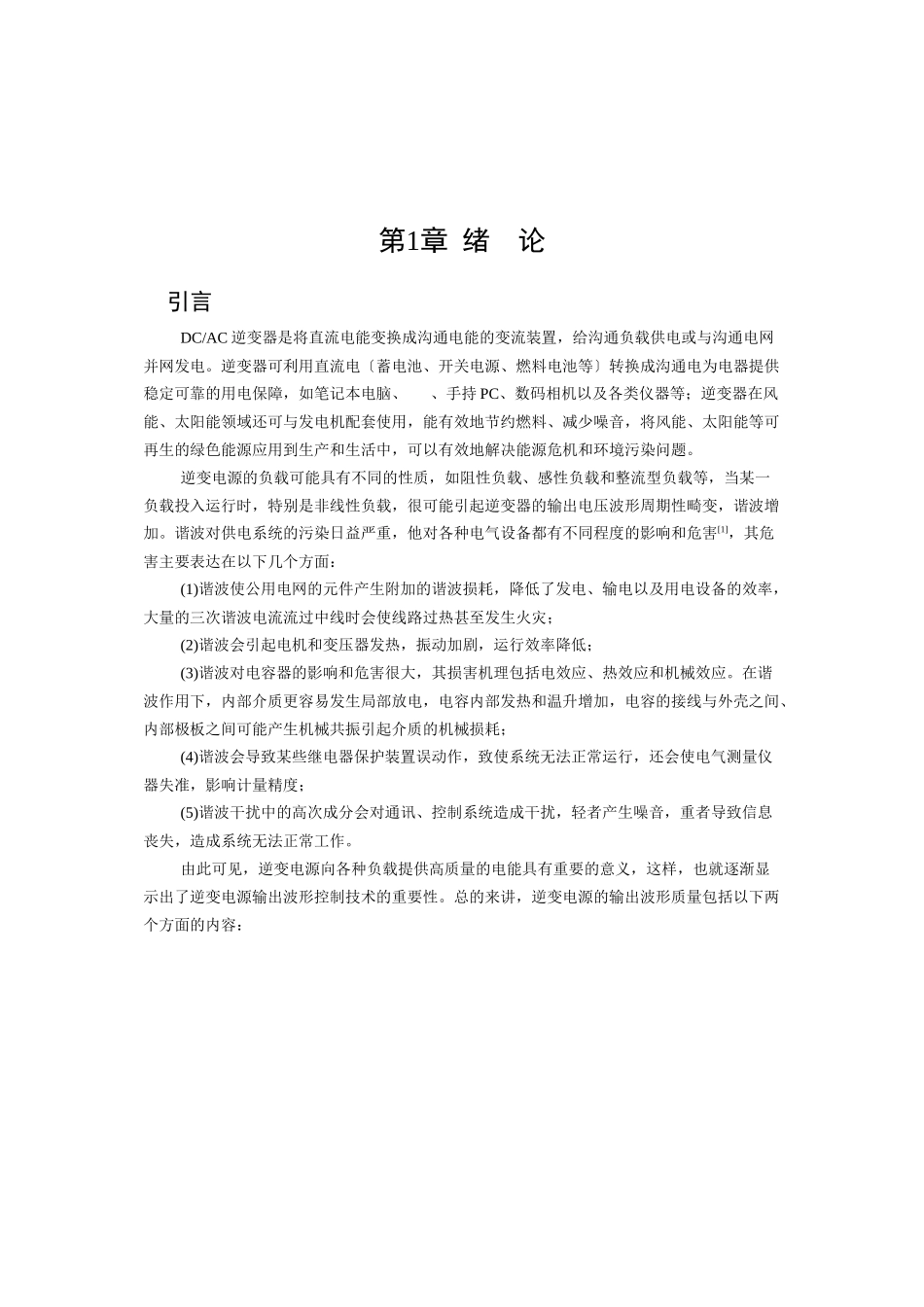

关于逆变器数控算法的研究_第2页
2/74
关于逆变器数控算法的研究_第3页
3/74
第1章 绪 论 引言DC/AC 逆变器是将直流电能变换成沟通电能的变流装置,给沟通负载供电或与沟通电网并网发电。逆变器可利用直流电〔蓄电池、开关电源、燃料电池等〕转换成沟通电为电器提供稳定可靠的用电保障,如笔记本电脑、 、手持 PC、数码相机以及各类仪器等;逆变器在风能、太阳能领域还可与发电机配套使用,能有效地节约燃料、减少噪音,将风能、太阳能等可再生的绿色能源应用到生产和生活中,可以有效地解决能源危机和环境污染问题。逆变电源的负载可能具有不同的性质,如阻性负载、感性负载和整流型负载等,当某一负载投入运行时,特别是非线性负载,很可能引起逆变器的输出电压波形周期性畸变,谐波增加。谐波对供电系统的污染日益严重,他对各种电气设备都有不同程度的影响和危害[1],其危害主要表达在以下几个方面:(1)谐波使公用电网的元件产生附加的谐波损耗,降低了发电、输电以及用电设备的效率,大量的三次谐波电流流过中线时会使线路过热甚至发生火灾;(2)谐波会引起电机和变压器发热,振动加剧,运行效率降低;(3)谐波对电容器的影响和危害很大,其损害机理包括电效应、热效应和机械效应。在谐波作用下,内部介质更容易发生局部放电,电容内部发热和温升增加,电容的接线与外壳之间、内部极板之间可能产生机械共振引起介质的机械损耗;(4)谐波会导致某些继电器保护装置误动作,致使系统无法正常运行,还会使电气测量仪器失准,影响计量精度;(5)谐波干扰中的高次成分会对通讯、控制系统造成干扰,轻者产生噪音,重者导致信息丧失,造成系统无法正常工作。由此可见,逆变电源向各种负载提供高质量的电能具有重要的意义,这样,也就逐渐显示出了逆变电源输出波形控制技术的重要性。总的来讲,逆变电源的输出波形质量包括以下两个方面的内容:(1)具有良好的稳态精度:在稳态下,输出波形畸变小即谐波含量低。(2)具有良好的动态特性:在负载扰动的情况下,输出波形的变化幅度小,调节过程迅速。因此,如何提高逆变电源输出波形的质量,讨论逆变电源的各种先进控制技术,已经成为近年来国内外学者讨论的热点。 逆变电源控制技术.1 控制技术的重要性对于逆变电源,在性能上除了需满足可靠性、体积、重量、效率、电磁兼容性(EMC)等根本指标之外,在供电质量方面首要的要求就是高质量的输出电压波形。对于由理想开关构成、并且只带线性负载的 SPWM〔Sine Pulse Width Modulation-正弦波脉冲宽度调制〕逆变器,只要实施某种 S...
