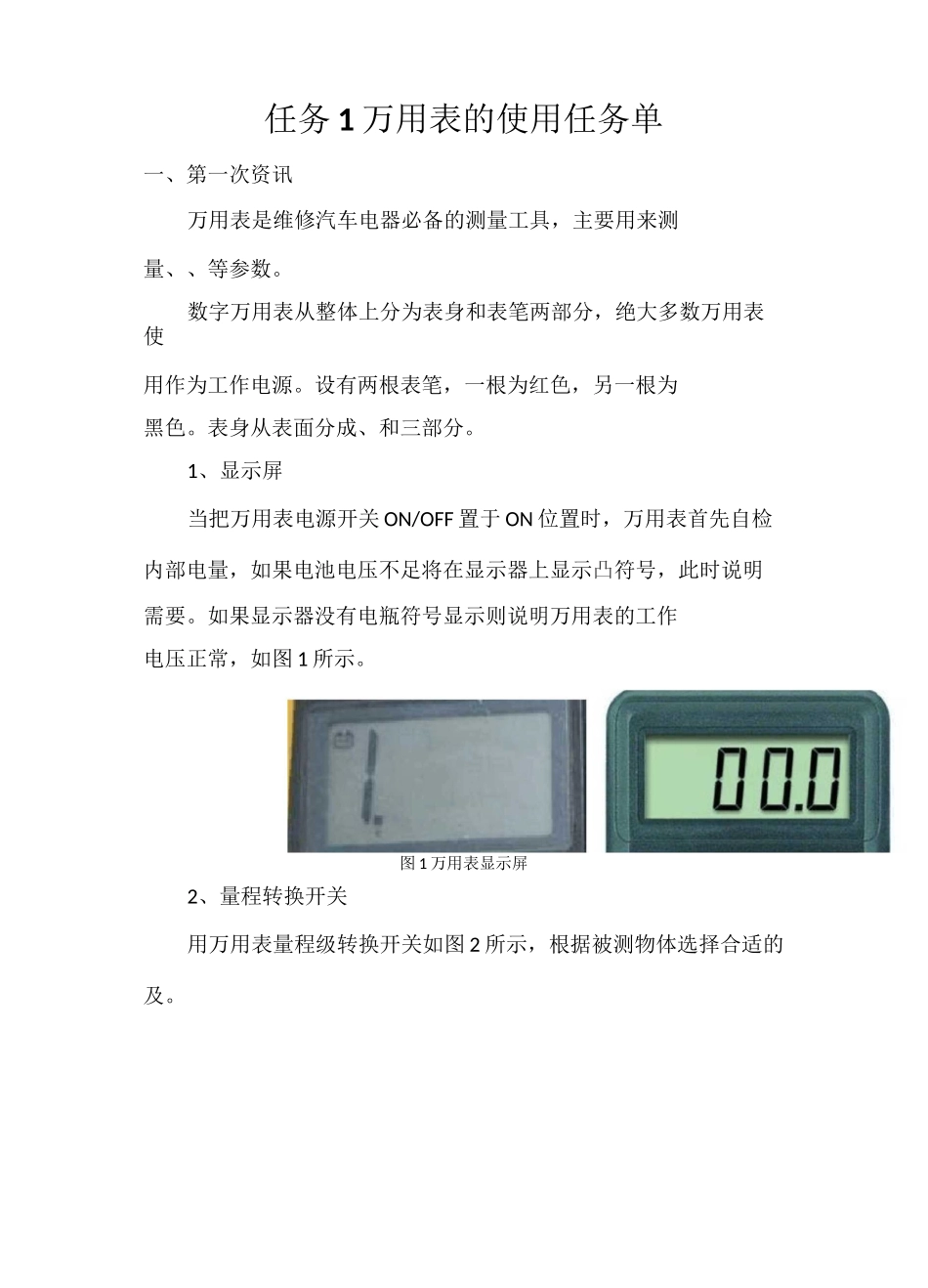

任务 1 万用表的使用任务单一、第一次资讯万用表是维修汽车电器必备的测量工具，主要用来测量、、等参数。数字万用表从整体上分为表身和表笔两部分，绝大多数万用表使用作为工作电源。设有两根表笔，一根为红色，另一根为黑色。表身从表面分成、和三部分。1、显示屏当把万用表电源开关 ON/OFF 置于 ON 位置时，万用表首先自检内部电量，如果电池电压不足将在显示器上显示凸符号，此时说明需要。如果显示器没有电瓶符号显示则说明万用表的工作电压正常，如图 1 所示。图 1 万用表显示屏2、量程转换开关用万用表量程级转换开关如图 2 所示，根据被测物体选择合适的及。图 2 万用表量程转换开关3、万用表符号和表笔插孔含义表 1 万用表符号含义1）使用前应确认万用表的好好并校准。2）在测电流、电压时，不能带电换量程。3）选择量程时，要先选大的，后选小的，尽量使被测值接近于量程。4）测电阻时，不能带电测量。因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。5）用毕，应使转换开关在交流电压最大挡位或空挡上。二、决策表 2 决策序号操作人任务1A临时负责该小组实训操作人分工、实训纪律、安全操作已经卫生情况。2CD3EF4G三、计划表 3 计划序号工作内容使用工具注意事项操作人1安装万用表笔，校表2用万用表测量电池电压、电流。345四、实施表 4 实施序号工作内容工具/零件注意事项15 号电池电压：万用表档位量程选择2面包电池电压：3电阻元件阻值：4整流二极管是否击穿：是口否口5发光二极管是否亮：是口否口6水温：五、第二次资讯1、电路电路的基本构成由:、、、等零部件组成。2、保险丝保险丝在电路中起保护作用，当电路中的电流超过额定电流时保险丝就会，保险丝如图 3 所示。图 3 保险丝在选择使用保险丝时前提是要保证用电器能正常工作，也就是保险丝的额定电流要用电器的额定工作电流。3、串联电路串联电路是指在电路中所有的用电器使用同一条导线在一起而形成的电路，串联电路电流只有，串联电路如图 4所示。图 4 串联电路4、并联电路并联电路是指电路中多个用电器通过两条或两条以上的导线_在一起，这种连接方式叫做并联。并联电路为电流提供了回路，汽车上主要应用的是电路，并联电路如图 5 所示。图 5 并联电路六、计划表 5 计划序号工作内容使用工具注意事项操作人1根据串联电路图搭建电路。2用万用表测量串联电路的电压、电流、电阻。345七、...
