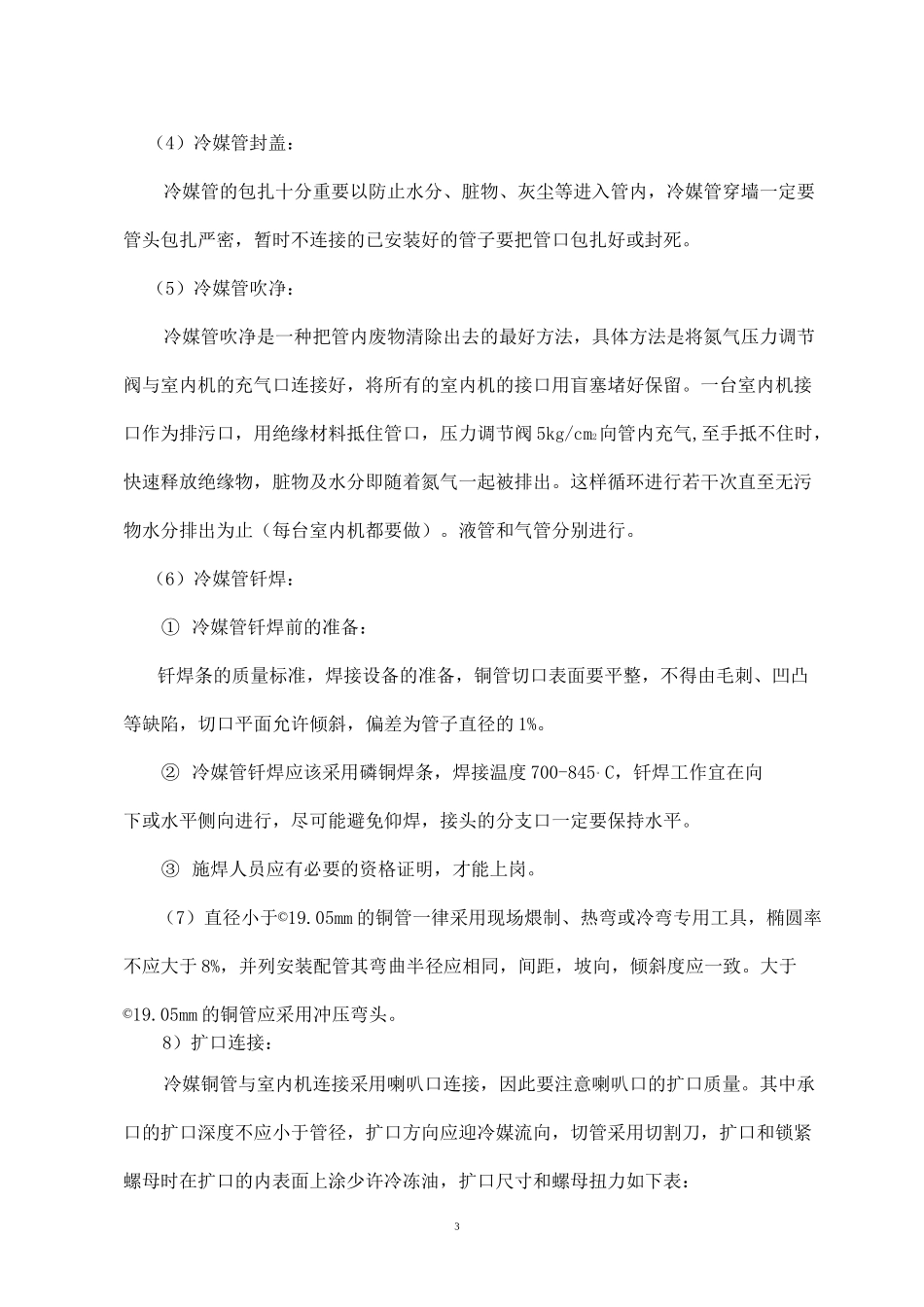

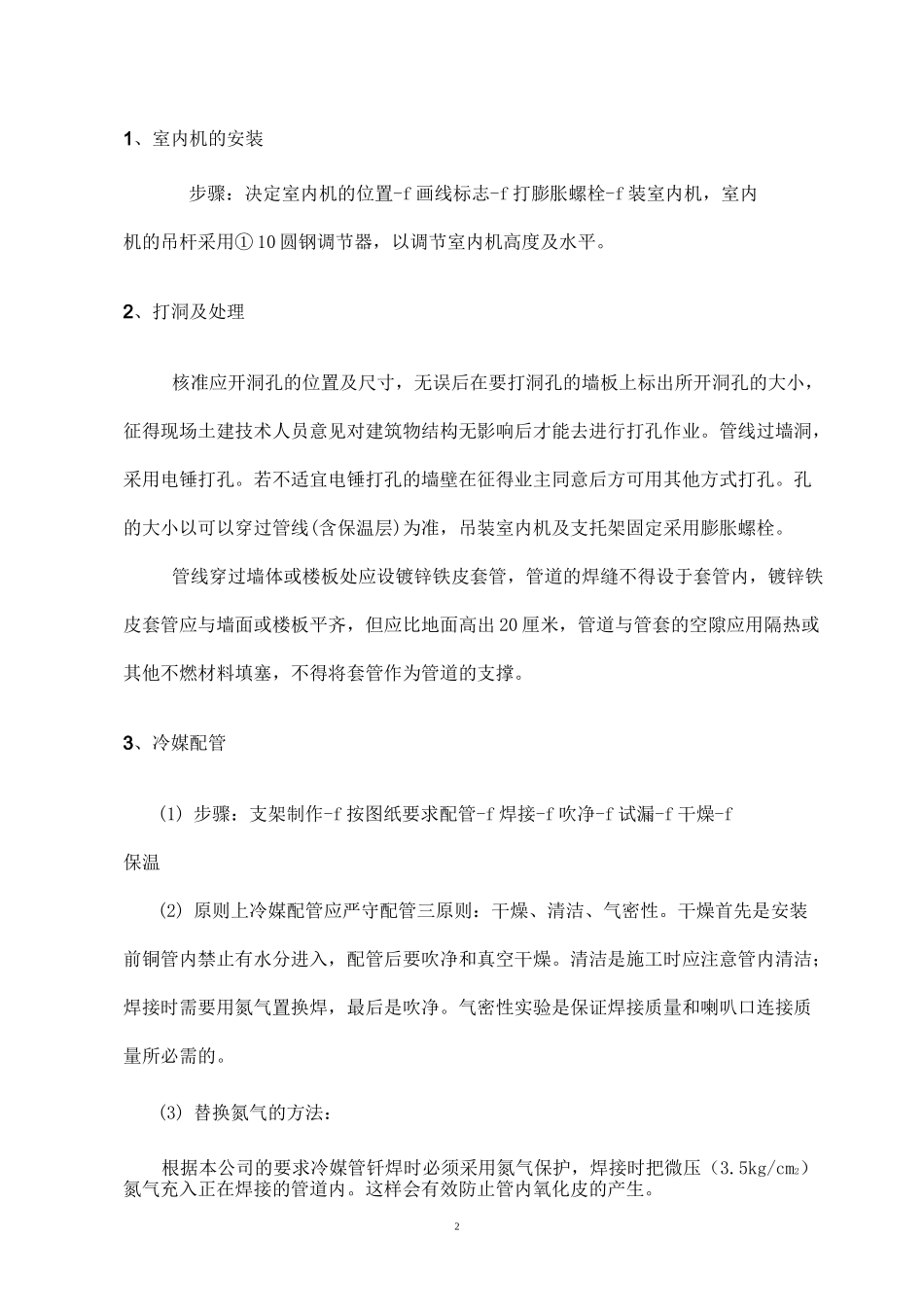

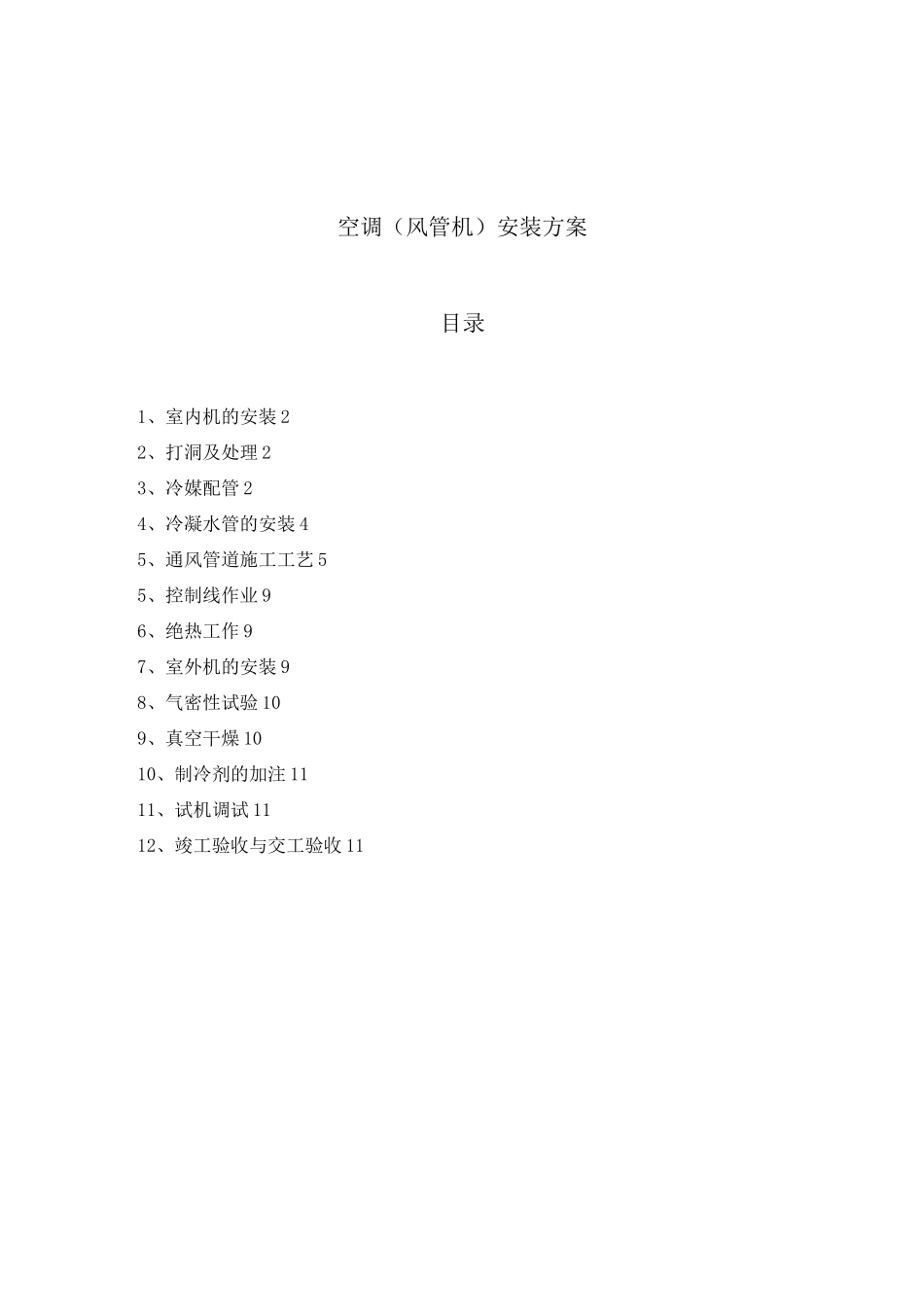

空调（风管机）安装方案目录1、室内机的安装 22、打洞及处理 23、冷媒配管 24、冷凝水管的安装 45、通风管道施工工艺 55、控制线作业 96、绝热工作 97、室外机的安装 98、气密性试验 109、真空干燥 1010、制冷剂的加注 1111、试机调试 1112、竣工验收与交工验收 1121、室内机的安装步骤：决定室内机的位置-f 画线标志-f 打膨胀螺栓-f 装室内机，室内机的吊杆采用① 10 圆钢调节器，以调节室内机高度及水平。2、打洞及处理核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，征得现场土建技术人员意见对建筑物结构无影响后才能去进行打孔作业。管线过墙洞，采用电锤打孔。若不适宜电锤打孔的墙壁在征得业主同意后方可用其他方式打孔。孔的大小以可以穿过管线(含保温层)为准，吊装室内机及支托架固定采用膨胀螺栓。管线穿过墙体或楼板处应设镀锌铁皮套管，管道的焊缝不得设于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出 20 厘米，管道与管套的空隙应用隔热或其他不燃材料填塞，不得将套管作为管道的支撑。3、冷媒配管(1) 步骤：支架制作-f 按图纸要求配管-f 焊接-f 吹净-f 试漏-f 干燥-f保温(2) 原则上冷媒配管应严守配管三原则：干燥、清洁、气密性。干燥首先是安装前铜管内禁止有水分进入，配管后要吹净和真空干燥。清洁是施工时应注意管内清洁；焊接时需要用氮气置换焊，最后是吹净。气密性实验是保证焊接质量和喇叭口连接质量所必需的。(3) 替换氮气的方法：根据本公司的要求冷媒管钎焊时必须采用氮气保护，焊接时把微压（3.5kg/cm2）氮气充入正在焊接的管道内。这样会有效防止管内氧化皮的产生。3（4）冷媒管封盖：冷媒管的包扎十分重要以防止水分、脏物、灰尘等进入管内，冷媒管穿墙一定要管头包扎严密，暂时不连接的已安装好的管子要把管口包扎好或封死。（5）冷媒管吹净：冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气压力调节阀与室内机的充气口连接好，将所有的室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀 5kg/cm2向管内充气,至手抵不住时，快速释放绝缘物，脏物及水分即随着氮气一起被排出。这样循环进行若干次直至无污物水分排出为止（每台室内机都要做）。液管和气管分别进行。（6）冷媒管钎焊：① 冷媒管钎焊前的准备：钎焊条的质量标准，焊接设备的准备，铜管切口表面要平整，不得由毛刺、凹凸等缺...
