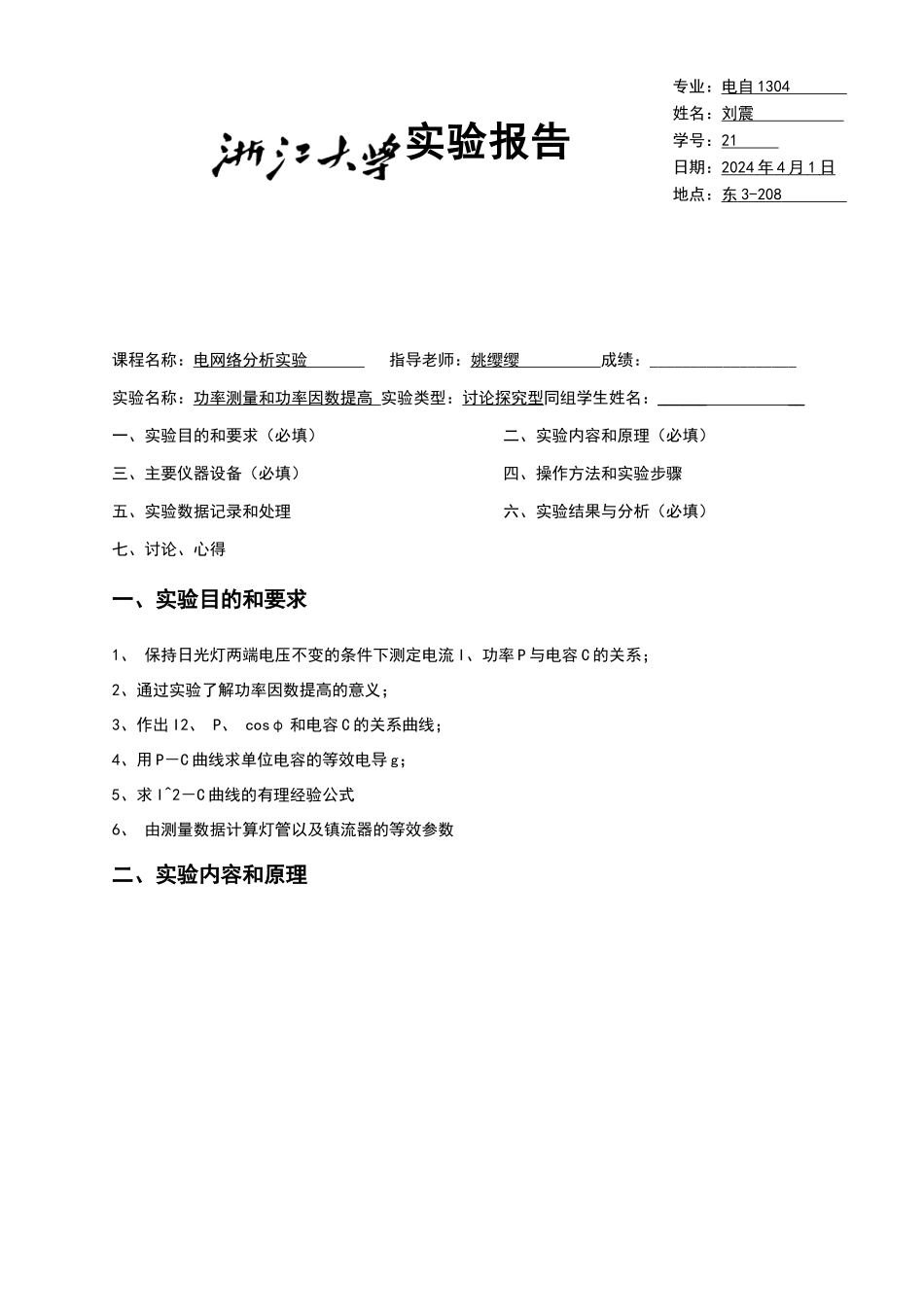

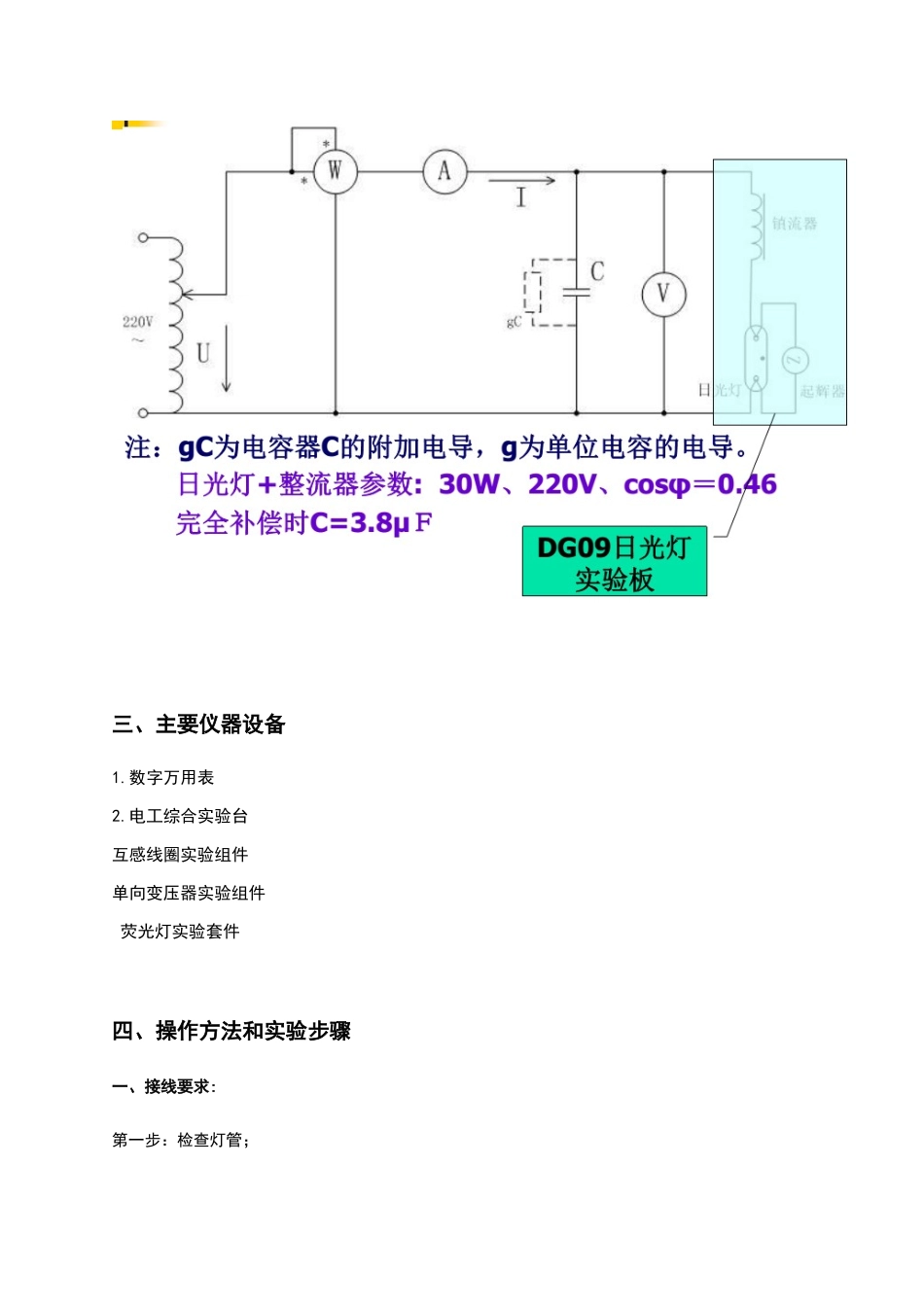

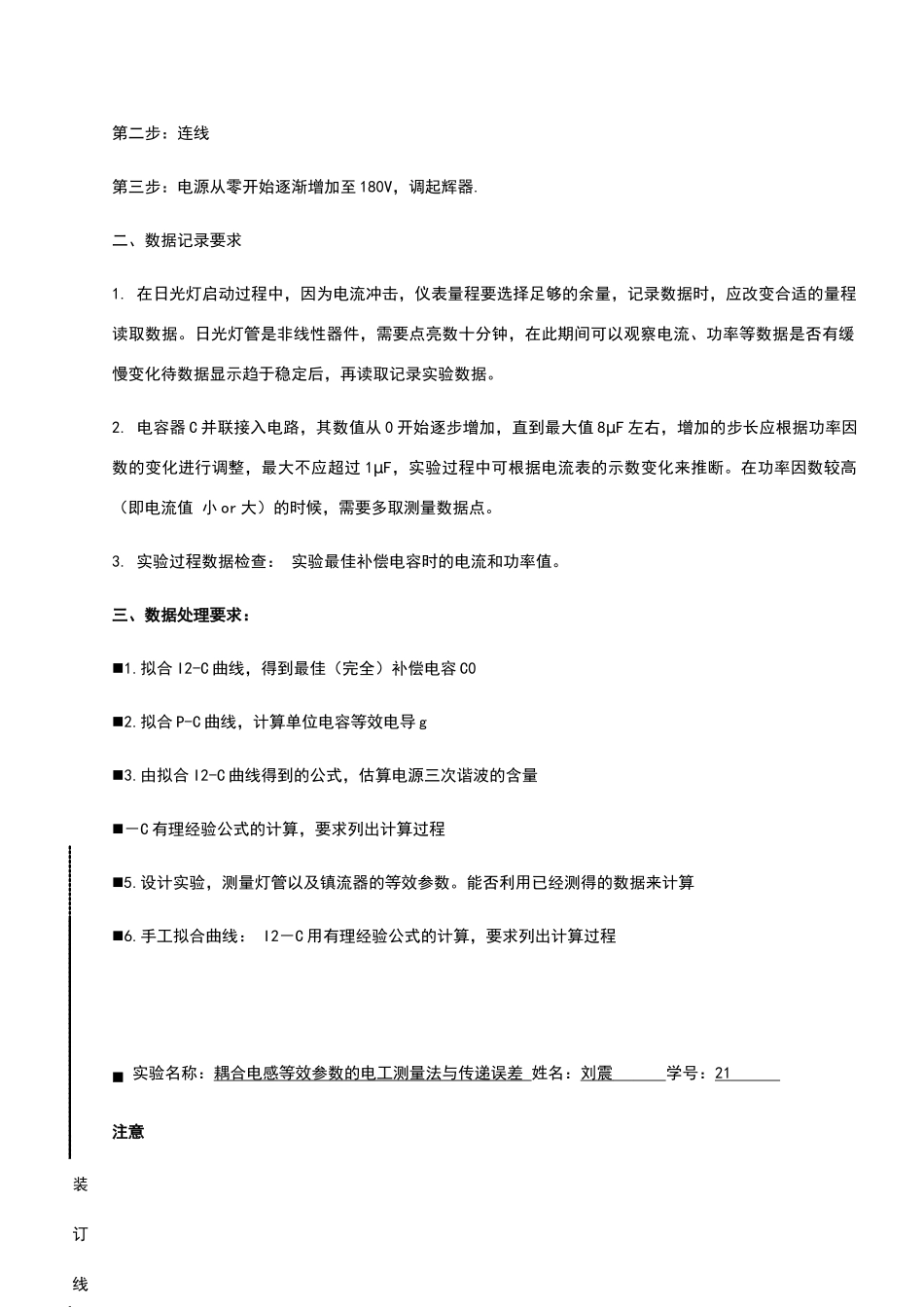

实验报告课程名称:电网络分析实验 指导老师:姚缨缨 成绩:__________________实验名称:功率测量和功率因数提高 实验类型:讨论探究型同组学生姓名:______ __ 一、实验目的和要求(必填)二、实验内容和原理(必填)三、主要仪器设备(必填)四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填)七、讨论、心得一、实验目的和要求1、 保持日光灯两端电压不变的条件下测定电流 I、功率 P 与电容 C 的关系;2、通过实验了解功率因数提高的意义;3、作出 I2、 P、 cosφ 和电容 C 的关系曲线;4、用 P-C 曲线求单位电容的等效电导 g;5、求 I^2-C 曲线的有理经验公式6、 由测量数据计算灯管以及镇流器的等效参数二、实验内容和原理专业:电自 1304 姓名:刘震 学号:21 日期:2024 年 4 月 1 日 地点:东 3-2 08 三、主要仪器设备1.数字万用表2.电工综合实验台互感线圈实验组件单向变压器实验组件 荧光灯实验套件四、操作方法和实验步骤一、接线要求:第一步:检查灯管;第二步:连线第三步:电源从零开始逐渐增加至 180V,调起辉器.二、数据记录要求1. 在日光灯启动过程中,因为电流冲击,仪表量程要选择足够的余量,记录数据时,应改变合适的量程读取数据。日光灯管是非线性器件,需要点亮数十分钟,在此期间可以观察电流、功率等数据是否有缓慢变化待数据显示趋于稳定后,再读取记录实验数据。2. 电容器 C 并联接入电路,其数值从 0 开始逐步增加,直到最大值 8 Fµ 左右,增加的步长应根据功率因数的变化进行调整,最大不应超过 1 Fµ ,实验过程中可根据电流表的示数变化来推断。在功率因数较高(即电流值 小 or 大)的时候,需要多取测量数据点。3. 实验过程数据检查: 实验最佳补偿电容时的电流和功率值。三、数据处理要求:1 .拟合 I2-C 曲线,得到最佳(完全)补偿电容 C02.拟合 P-C 曲线,计算单位电容等效电导 g3 .由拟合 I2-C 曲线得到的公式,估算电源三次谐波的含量-C 有理经验公式的计算,要求列出计算过程5.设计实验,测量灯管以及镇流器的等效参数。能否利用已经测得的数据来计算6.手工拟合曲线: I2-C 用有理经验公式的计算,要求列出计算过程  实验名称:耦合电感等效参数的电工测量法与传递误差 姓名:刘震 学号:21 注意装 订 线 1. 电容 C 临时不接入电路,连接线路,点亮日光灯:第一次通电前,要求...
