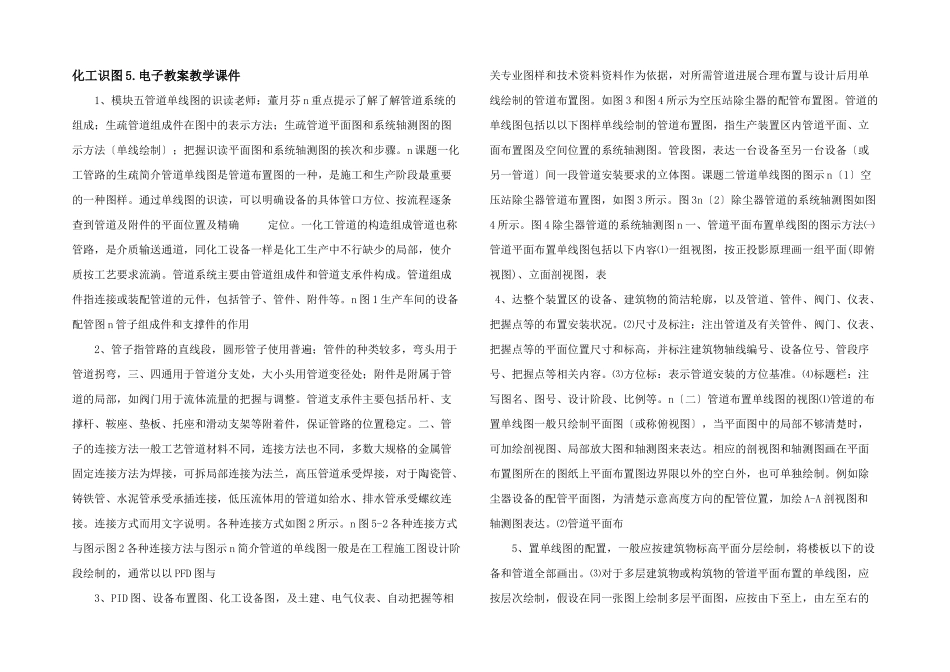

化工识图5.电子教案教学课件_第1页
1/6

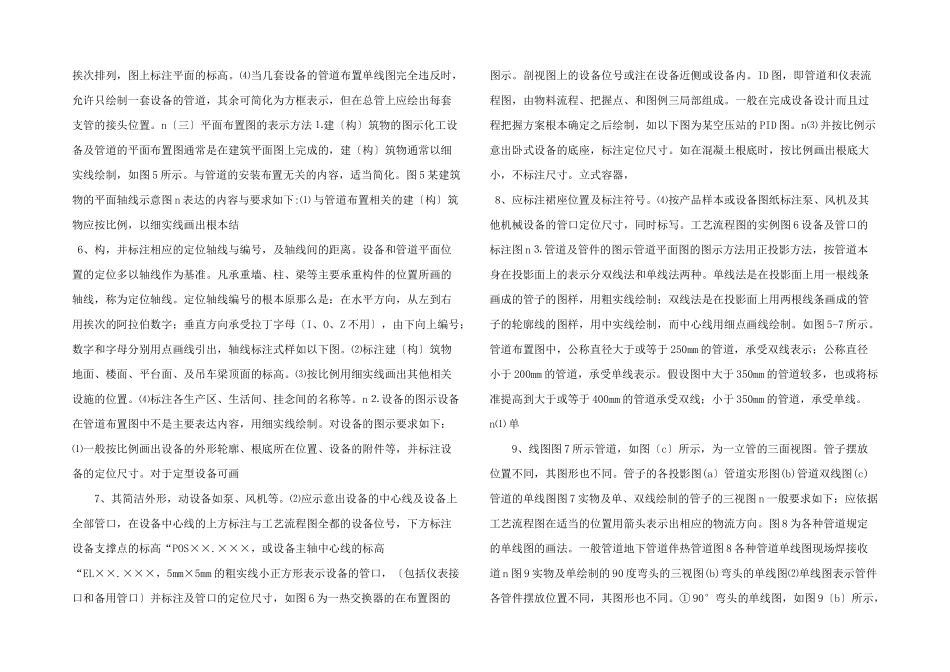

化工识图5.电子教案教学课件_第2页
2/6

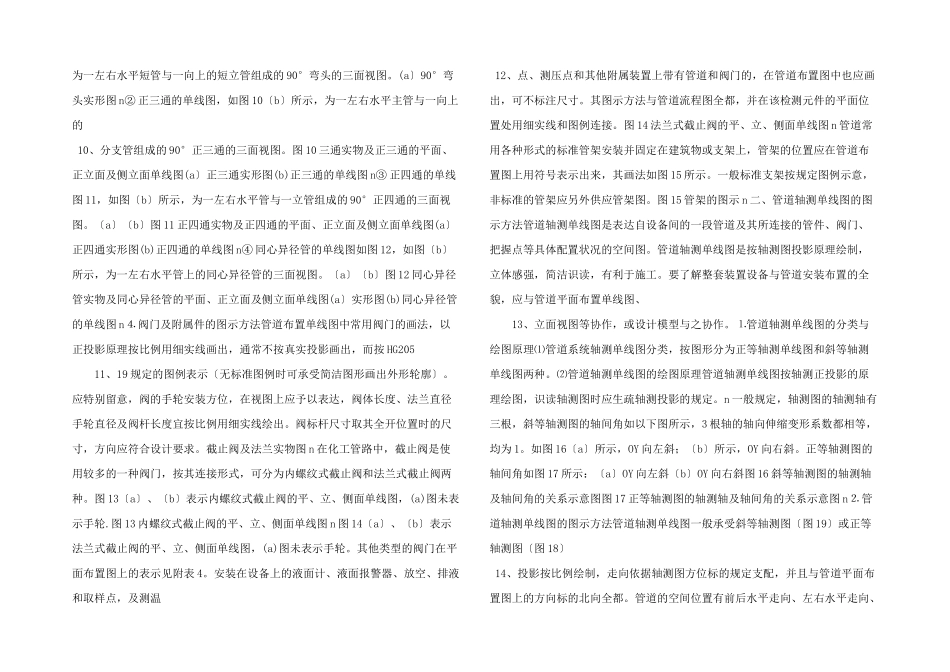

化工识图5.电子教案教学课件_第3页
3/6
化工识图 5.电子教案教学课件 1、模块五管道单线图的识读老师:董月芬 n 重点提示了解了解管道系统的组成;生疏管道组成件在图中的表示方法;生疏管道平面图和系统轴测图的图示方法〔单线绘制〕;把握识读平面图和系统轴测图的挨次和步骤。n 课题一化工管路的生疏简介管道单线图是管道布置图的一种,是施工和生产阶段最重要的一种图样。通过单线图的识读,可以明确设备的具体管口方位、按流程逐条查到管道及附件的平面位置及精确 定位。一化工管道的构造组成管道也称管路,是介质输送通道,同化工设备一样是化工生产中不行缺少的局部,使介质按工艺要求流淌。管道系统主要由管道组成件和管道支承件构成。管道组成件指连接或装配管道的元件,包括管子、管件、附件等。n 图 1 生产车间的设备配管图 n 管子组成件和支撑件的作用 2、管子指管路的直线段,圆形管子使用普遍;管件的种类较多,弯头用于管道拐弯,三、四通用于管道分支处,大小头用管道变径处;附件是附属于管道的局部,如阀门用于流体流量的把握与调整。管道支承件主要包括吊杆、支撑杆、鞍座、垫板、托座和滑动支架等附着件,保证管路的位置稳定。二、管子的连接方法一般工艺管道材料不同,连接方法也不同,多数大规格的金属管固定连接方法为焊接,可拆局部连接为法兰,高压管道承受焊接,对于陶瓷管、铸铁管、水泥管承受承插连接,低压流体用的管道如给水、排水管承受螺纹连接。连接方式而用文字说明。各种连接方式如图 2 所示。n 图 5-2 各种连接方式与图示图 2 各种连接方法与图示 n 简介管道的单线图一般是在工程施工图设计阶段绘制的,通常以以 PFD 图与 3、PID 图、设备布置图、化工设备图,及土建、电气仪表、自动把握等相关专业图样和技术资料资料作为依据,对所需管道进展合理布置与设计后用单线绘制的管道布置图。如图 3 和图 4 所示为空压站除尘器的配管布置图。管道的单线图包括以以下图样单线绘制的管道布置图,指生产装置区内管道平面、立面布置图及空间位置的系统轴测图。管段图,表达一台设备至另一台设备〔或另一管道〕间一段管道安装要求的立体图。课题二管道单线图的图示 n〔1〕空压站除尘器管道布置图,如图 3 所示。图 3n〔2〕除尘器管道的系统轴测图如图4 所示。图 4 除尘器管道的系统轴测图 n 一、管道平面布置单线图的图示方法㈠管道平面布置单线图包括以下内容⑴一组视图,按正投影原理画一组平面(即俯视图)、立面剖视...
