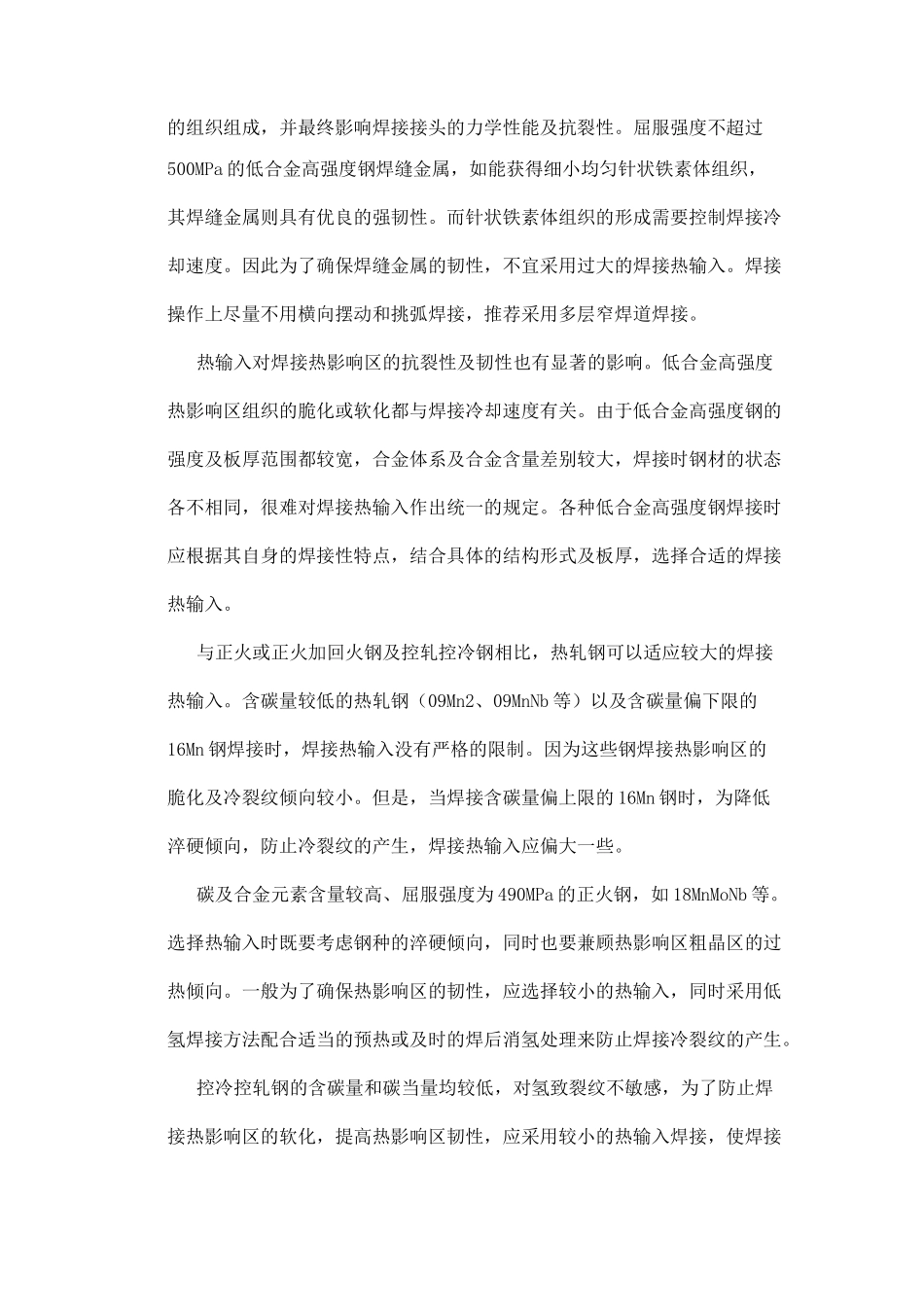

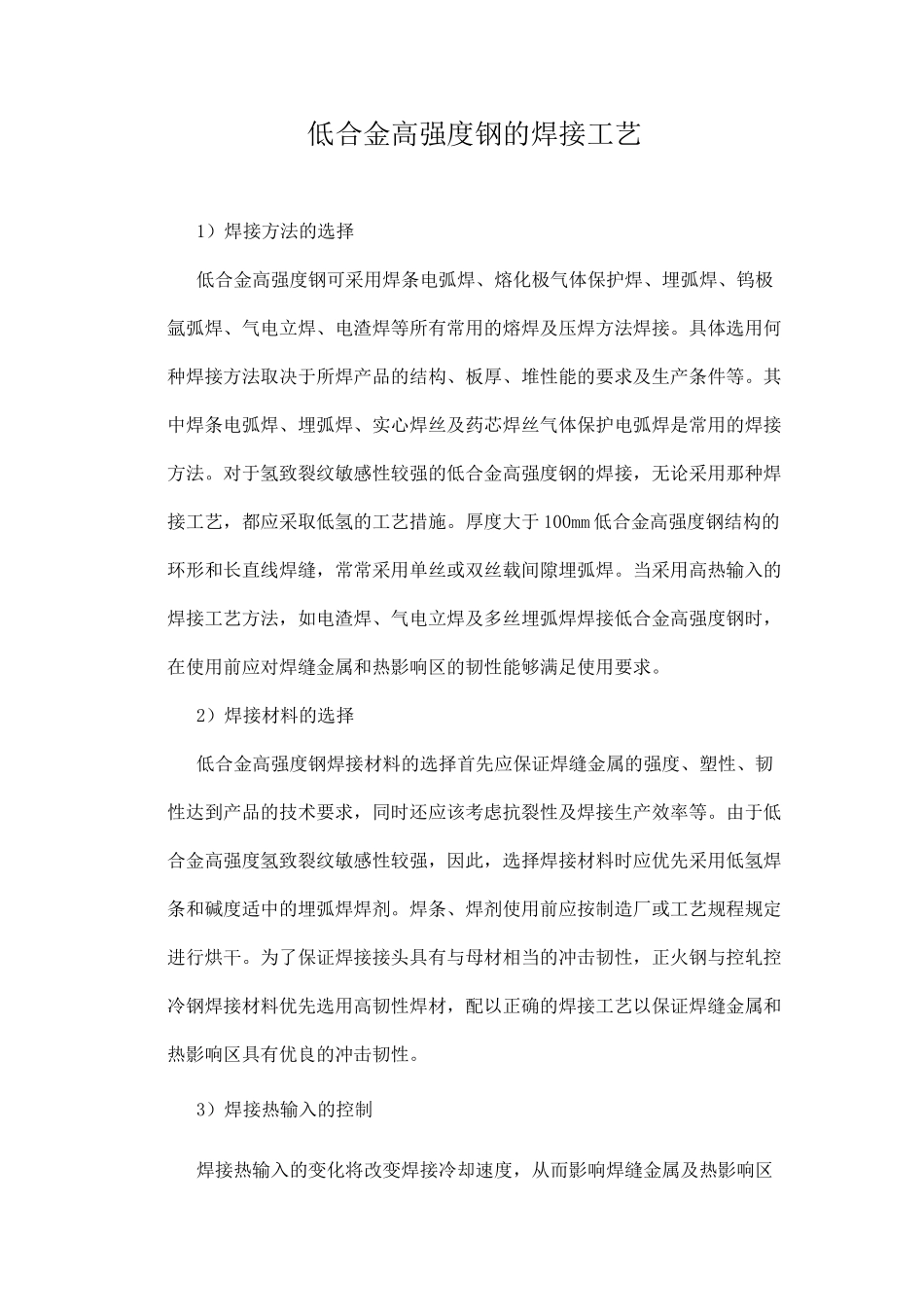

低合金高强度钢的焊接工艺1）焊接方法的选择低合金高强度钢可采用焊条电弧焊、熔化极气体保护焊、埋弧焊、钨极氩弧焊、气电立焊、电渣焊等所有常用的熔焊及压焊方法焊接。具体选用何种焊接方法取决于所焊产品的结构、板厚、堆性能的要求及生产条件等。其中焊条电弧焊、埋弧焊、实心焊丝及药芯焊丝气体保护电弧焊是常用的焊接方法。对于氢致裂纹敏感性较强的低合金高强度钢的焊接，无论采用那种焊接工艺，都应采取低氢的工艺措施。厚度大于 100mm 低合金高强度钢结构的环形和长直线焊缝，常常采用单丝或双丝载间隙埋弧焊。当采用高热输入的焊接工艺方法，如电渣焊、气电立焊及多丝埋弧焊焊接低合金高强度钢时，在使用前应对焊缝金属和热影响区的韧性能够满足使用要求。2）焊接材料的选择低合金高强度钢焊接材料的选择首先应保证焊缝金属的强度、塑性、韧性达到产品的技术要求，同时还应该考虑抗裂性及焊接生产效率等。由于低合金高强度氢致裂纹敏感性较强，因此，选择焊接材料时应优先采用低氢焊条和碱度适中的埋弧焊焊剂。焊条、焊剂使用前应按制造厂或工艺规程规定进行烘干。为了保证焊接接头具有与母材相当的冲击韧性，正火钢与控轧控冷钢焊接材料优先选用高韧性焊材，配以正确的焊接工艺以保证焊缝金属和热影响区具有优良的冲击韧性。3）焊接热输入的控制焊接热输入的变化将改变焊接冷却速度，从而影响焊缝金属及热影响区的组织组成，并最终影响焊接接头的力学性能及抗裂性。屈服强度不超过500MPa 的低合金高强度钢焊缝金属，如能获得细小均匀针状铁素体组织，其焊缝金属则具有优良的强韧性。而针状铁素体组织的形成需要控制焊接冷却速度。因此为了确保焊缝金属的韧性，不宜采用过大的焊接热输入。焊接操作上尽量不用横向摆动和挑弧焊接，推荐采用多层窄焊道焊接。热输入对焊接热影响区的抗裂性及韧性也有显著的影响。低合金高强度热影响区组织的脆化或软化都与焊接冷却速度有关。由于低合金高强度钢的强度及板厚范围都较宽，合金体系及合金含量差别较大，焊接时钢材的状态各不相同，很难对焊接热输入作出统一的规定。各种低合金高强度钢焊接时应根据其自身的焊接性特点，结合具体的结构形式及板厚，选择合适的焊接热输入。与正火或正火加回火钢及控轧控冷钢相比，热轧钢可以适应较大的焊接热输入。含碳量较低的热轧钢（09Mn2、09MnNb 等）以及含碳量偏下限的16Mn 钢焊接时，焊接热输入没有严格的限制。因为这些钢焊接热影响区的脆化及冷裂...
