基于IEC61850标准的变电站防误闭锁工程应用

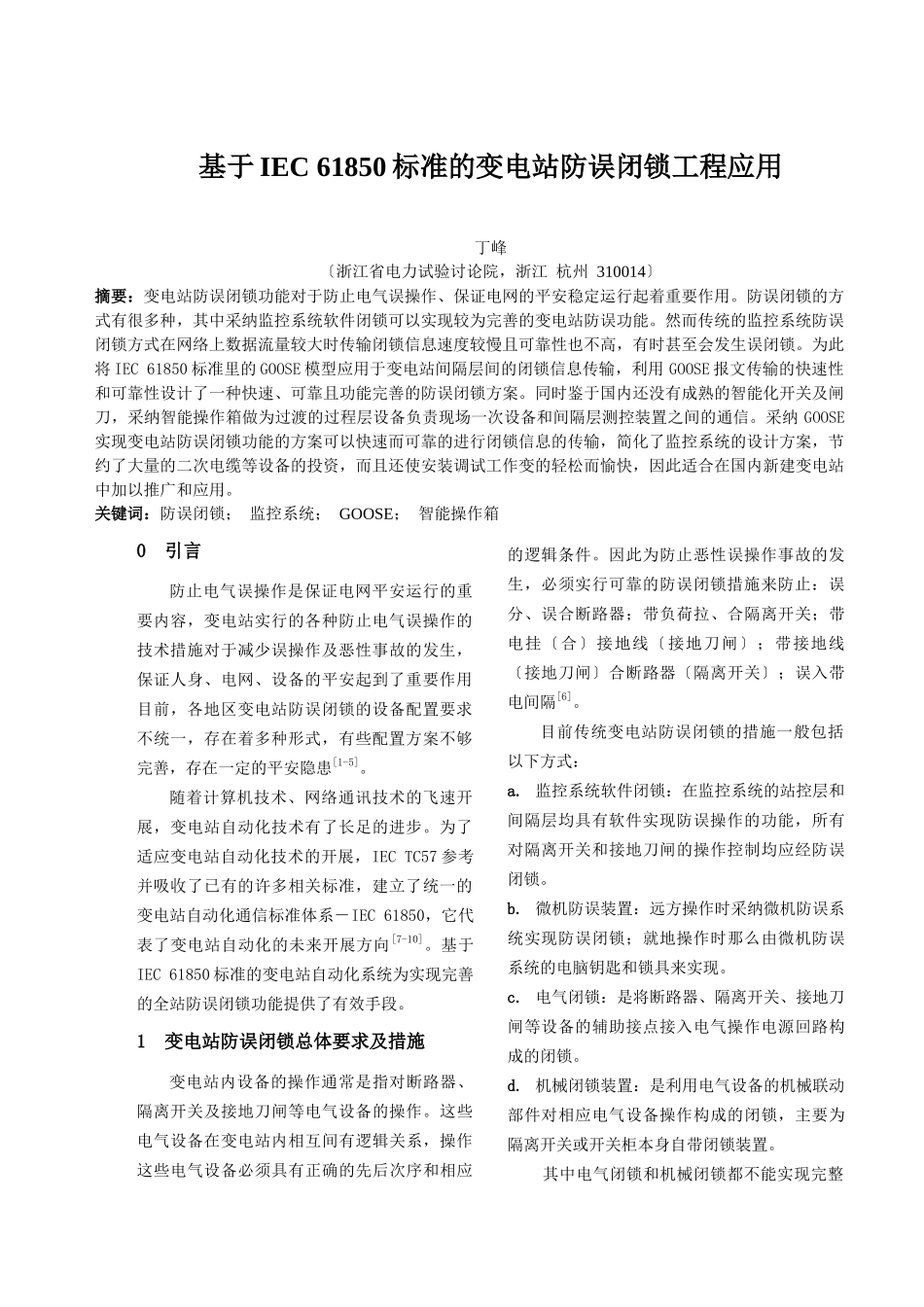

基于 IEC 61850 标准的变电站防误闭锁工程应用丁峰〔浙江省电力试验讨论院，浙江 杭州 310014〕摘要：变电站防误闭锁功能对于防止电气误操作、保证电网的平安稳定运行起着重要作用。防误闭锁的方式有很多种，其中采纳监控系统软件闭锁可以实现较为完善的变电站防误功能。然而传统的监控系统防误闭锁方式在网络上数据流量较大时传输闭锁信息速度较慢且可靠性也不高，有时甚至会发生误闭锁。为此将 IEC 61850 标准里的 GOOSE 模型应用于变电站间隔层间的闭锁信息传输，利用 GOOSE 报文传输的快速性和可靠性设计了一种快速、可靠且功能完善的防误闭锁方案。同时鉴于国内还没有成熟的智能化开关及闸刀，采纳智能操作箱做为过渡的过程层设备负责现场一次设备和间隔层测控装置之间的通信。采纳 GOOSE实现变电站防误闭锁功能的方案可以快速而可靠的进行闭锁信息的传输，简化了监控系统的设计方案，节约了大量的二次电缆等设备的投资，而且还使安装调试工作变的轻松而愉快，因此适合在国内新建变电站中加以推广和应用。关键词：防误闭锁； 监控系统； GOOSE； 智能操作箱0 引言防止电气误操作是保证电网平安运行的重要内容，变电站实行的各种防止电气误操作的技术措施对于减少误操作及恶性事故的发生，保证人身、电网、设备的平安起到了重要作用目前，各地区变电站防误闭锁的设备配置要求不统一，存在着多种形式，有些配置方案不够完善，存在一定的平安隐患[1-5]。随着计算机技术、网络通讯技术的飞速开展，变电站自动化技术有了长足的进步。为了适应变电站自动化技术的开展，IEC TC57 参考并吸收了已有的许多相关标准，建立了统一的变电站自动化通信标准体系－IEC 61850，它代表了变电站自动化的未来开展方向[7-10]。基于IEC 61850 标准的变电站自动化系统为实现完善的全站防误闭锁功能提供了有效手段。1 变电站防误闭锁总体要求及措施变电站内设备的操作通常是指对断路器、隔离开关及接地刀闸等电气设备的操作。这些电气设备在变电站内相互间有逻辑关系，操作这些电气设备必须具有正确的先后次序和相应的逻辑条件。因此为防止恶性误操作事故的发生，必须实行可靠的防误闭锁措施来防止：误分、误合断路器；带负荷拉、合隔离开关；带电挂〔合〕接地线〔接地刀闸〕；带接地线〔接地刀闸〕合断路器〔隔离开关〕；误入带电间隔[6]。目前传统变电站防误闭锁的措施一般包括以下方式：a. 监控系统软件闭锁：在监控系统的站控层和间隔层均...
