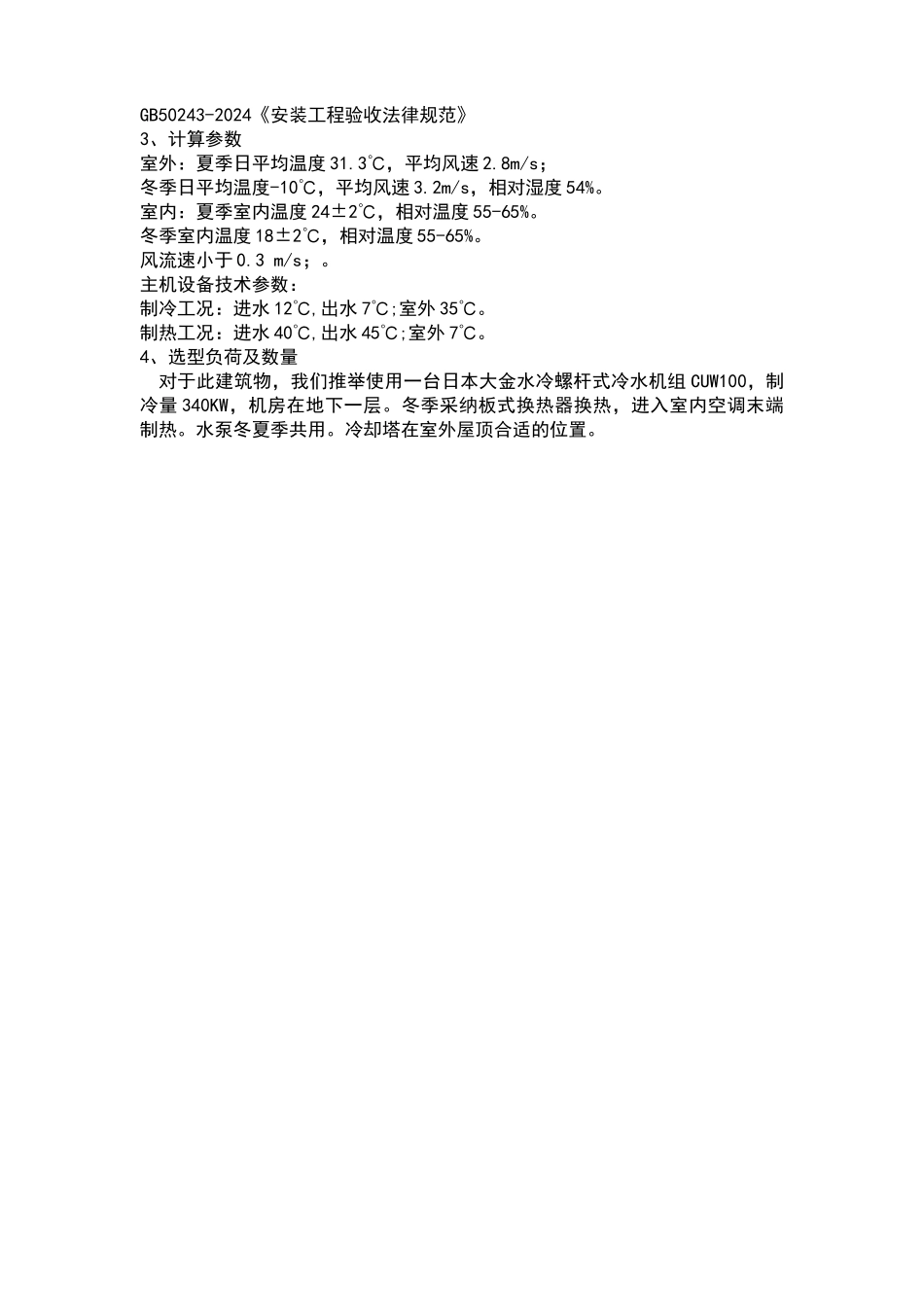

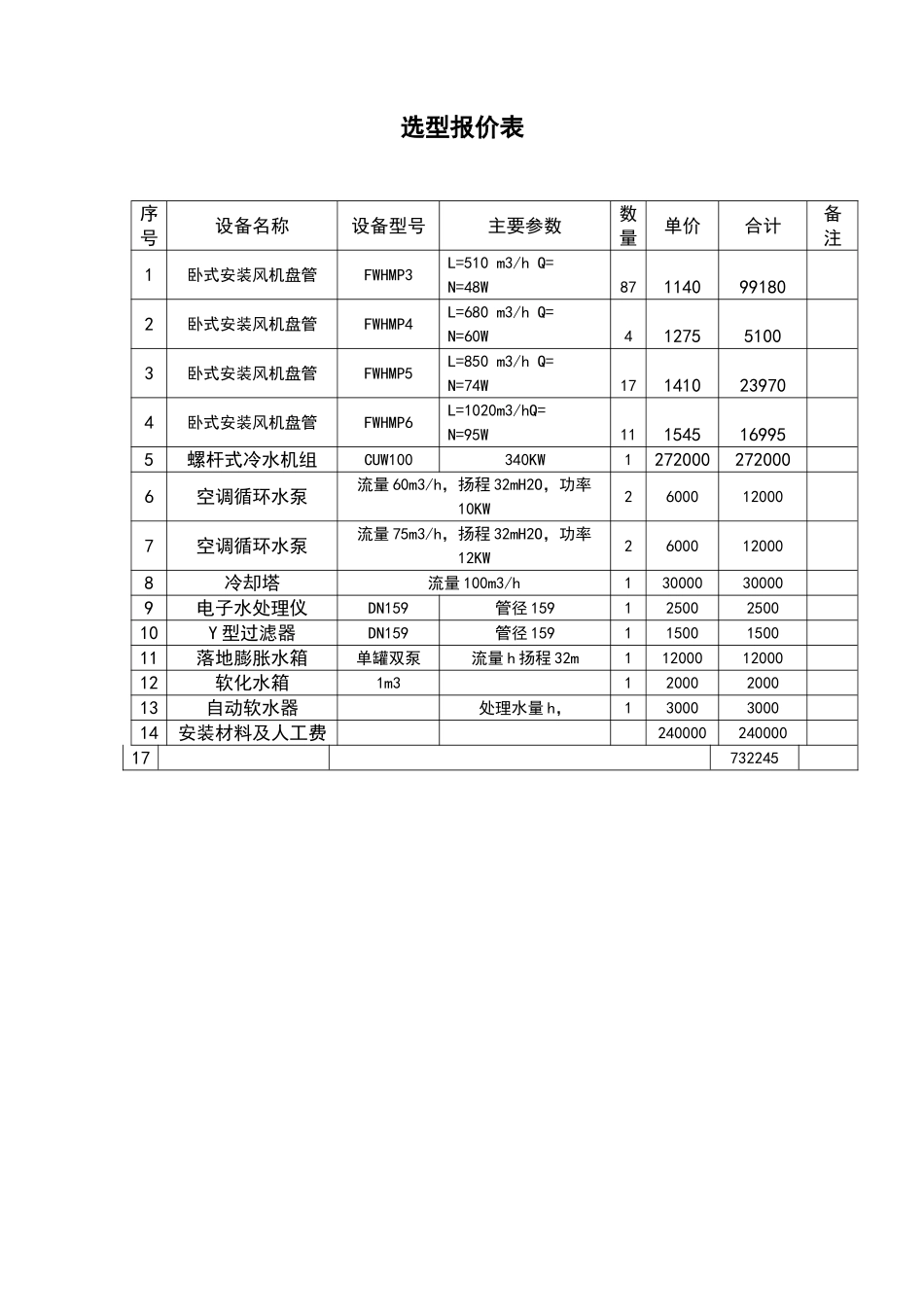

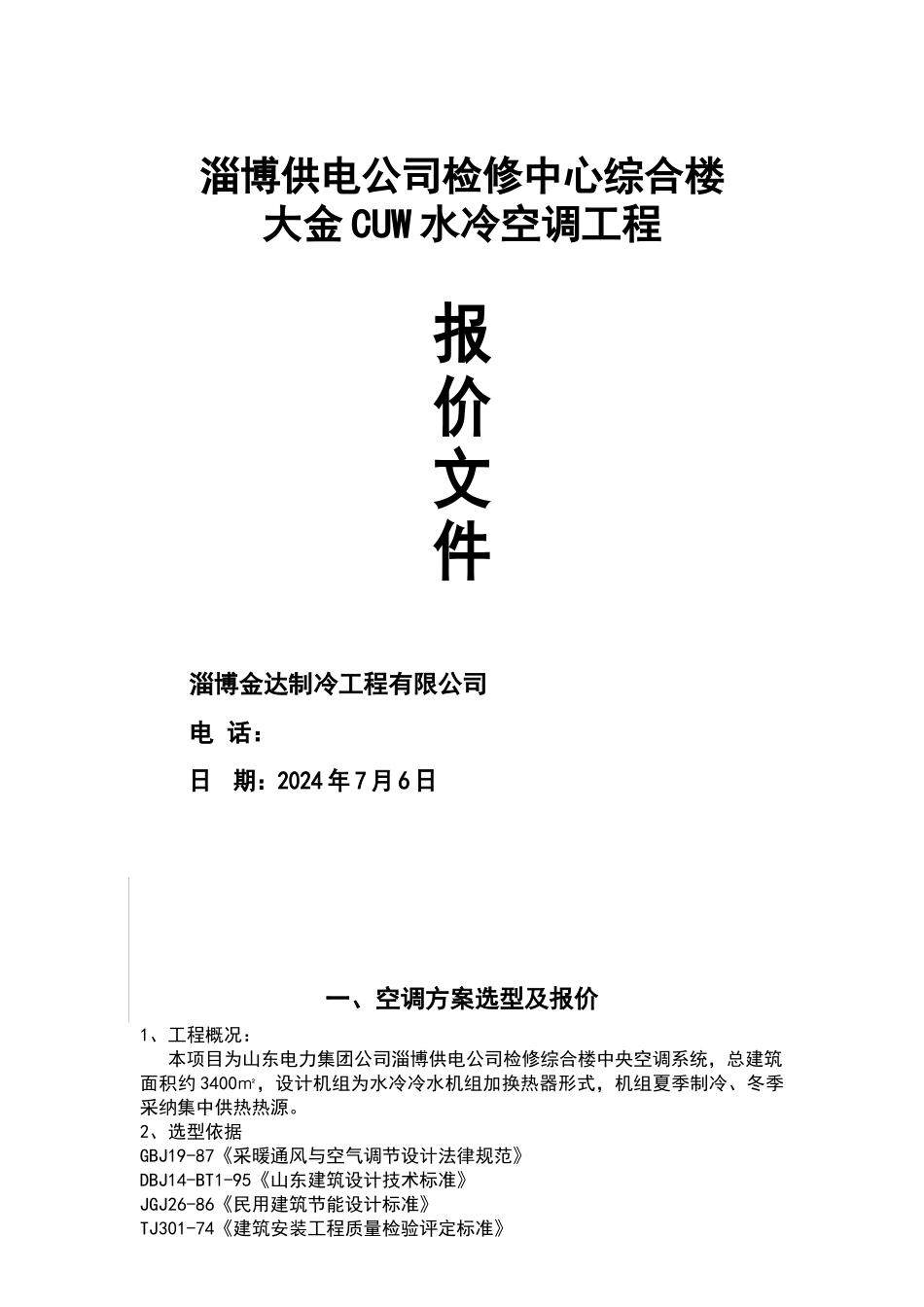

淄博供电公司检修中心综合楼大金 CUW 水冷空调工程报价文件淄博金达制冷工程有限公司电 话:日 期:2024 年 7 月 6 日一、空调方案选型及报价1、工程概况:本项目为山东电力集团公司淄博供电公司检修综合楼中央空调系统,总建筑面积约 3400㎡,设计机组为水冷冷水机组加换热器形式,机组夏季制冷、冬季采纳集中供热热源。2、选型依据GBJ19-87《采暖通风与空气调节设计法律规范》DBJ14-BT1-95《山东建筑设计技术标准》JGJ26-86《民用建筑节能设计标准》TJ301-74《建筑安装工程质量检验评定标准》GB50243-2024《安装工程验收法律规范》3、计算参数室外:夏季日平均温度 31.3℃,平均风速 2.8m/s;冬季日平均温度-10℃,平均风速 3.2m/s,相对湿度 54%。室内:夏季室内温度 24±2℃,相对温度 55-65%。冬季室内温度 18±2℃,相对温度 55-65%。风流速小于 0.3 m/s;。主机设备技术参数:制冷工况:进水 12℃,出水 7℃;室外 35℃。制热工况:进水 40℃,出水 45℃;室外 7℃。4、选型负荷及数量对于此建筑物,我们推举使用一台日本大金水冷螺杆式冷水机组 CUW100,制冷量 340KW,机房在地下一层。冬季采纳板式换热器换热,进入室内空调末端制热。水泵冬夏季共用。冷却塔在室外屋顶合适的位置。选型报价表序号设备名称设备型号主要参数数量单价合计备注1卧式安装风机盘管FWHMP3L=510 m3/h Q=N=48W871140991802卧式安装风机盘管FWHMP4L=680 m3/h Q=N=60W4127551003卧式安装风机盘管FWHMP5L=850 m3/h Q=N=74W171410239704卧式安装风机盘管FWHMP6L=1020m3/hQ=N=95W111545169955螺杆式冷水机组CUW100340KW12720002720006空调循环水泵流量 60m3/h,扬程 32mH2O,功率10KW26000120007空调循环水泵流量 75m3/h,扬程 32mH2O,功率12KW26000120008冷却塔流量 100m3/h 130000300009电子水处理仪DN159管径 15912500250010Y 型过滤器DN159管径 15911500150011落地膨胀水箱单罐双泵流量 h 扬程 32m1120001200012软化水箱1m312000200013自动软水器处理水量 h,13000300014安装材料及人工费24000024000017732245二、大金 CUW 单螺杆水冷机组技术特点多机头,便于调节单螺杆压缩机,振动噪音小干式蒸发器,油路少,寿命长 高节能——COP 达到国家 GB 标准二级以上。 干式蒸发器——结构简单、性能稳定。 低噪音——静音化设计业界第一。 新型高效压缩机——目前世界上效率最高的单螺杆压缩机。 高信...
