物理九年级上册知识归纳(附同步练习)13.2电路连接的基本方式-电路的串联和并联-苏科版

物理九年级上册知识归纳(附同步练习)13.2电路连接的基本方式-电路的串联和并联-苏科版_第1页
1/14

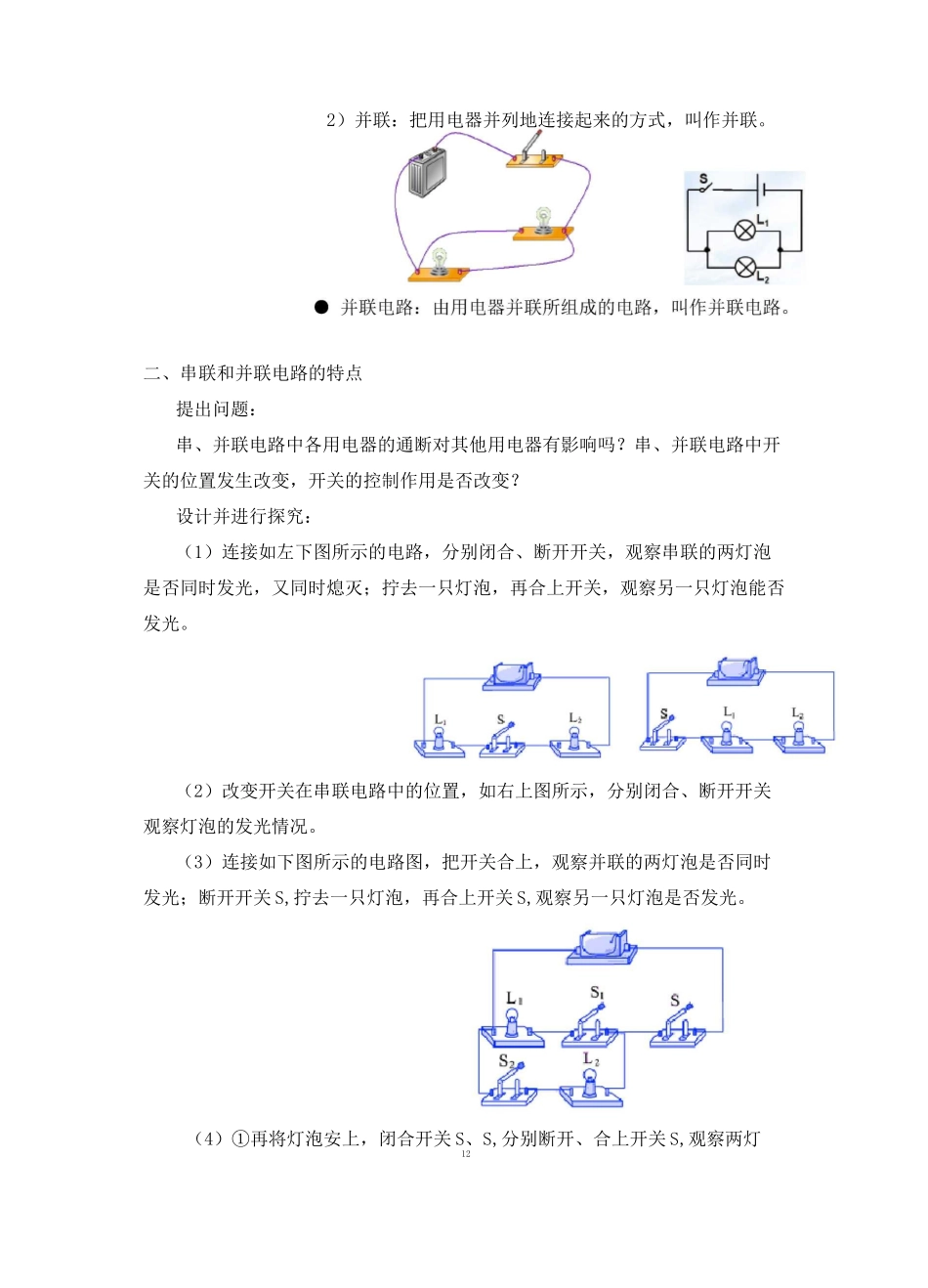

物理九年级上册知识归纳(附同步练习)13.2电路连接的基本方式-电路的串联和并联-苏科版_第2页
2/14

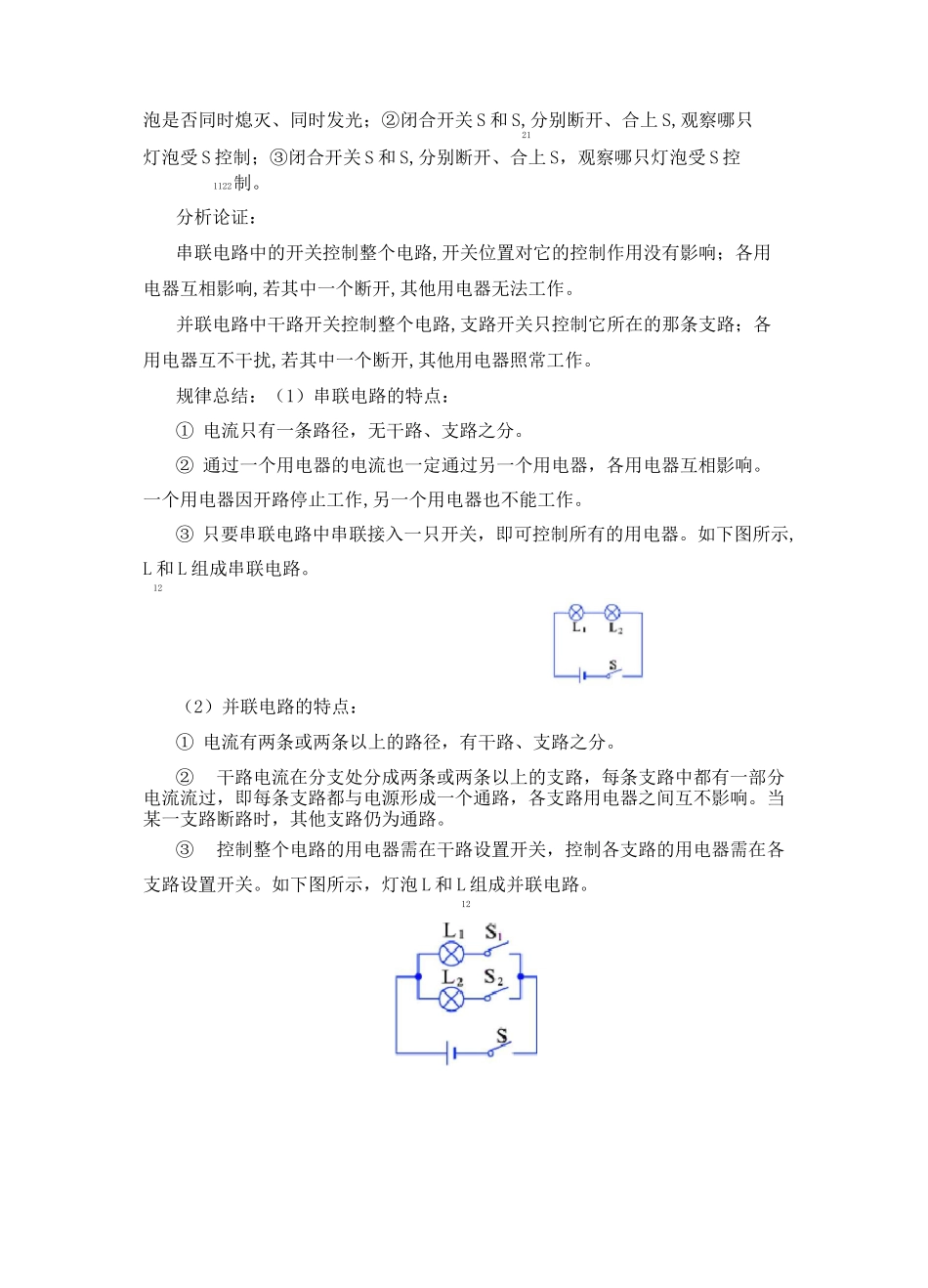

物理九年级上册知识归纳(附同步练习)13.2电路连接的基本方式-电路的串联和并联-苏科版_第3页
3/14
初中物理 I 电路连接的基本方式-电路的串联和并联考点精讲】、串联和并联1.怎样使两个小灯泡亮起来注意:① 电源不能短路;② 连接时,开关应处于断开状态。1)串联:把用电器逐个顺次连接起来的方式,叫作串联。•串联电路:由用电器串联所组成的电路,叫作串联电路。2)并联:把用电器并列地连接起来的方式,叫作并联。二、串联和并联电路的特点提出问题:串、并联电路中各用电器的通断对其他用电器有影响吗?串、并联电路中开关的位置发生改变,开关的控制作用是否改变?设计并进行探究:(1)连接如左下图所示的电路,分别闭合、断开开关,观察串联的两灯泡是否同时发光,又同时熄灭;拧去一只灯泡,再合上开关,观察另一只灯泡能否发光。(2)改变开关在串联电路中的位置,如右上图所示,分别闭合、断开开关观察灯泡的发光情况。(3)连接如下图所示的电路图,把开关合上,观察并联的两灯泡是否同时发光;断开开关 S,拧去一只灯泡,再合上开关 S,观察另一只灯泡是否发光。(4)①再将灯泡安上,闭合开关 S、S,分别断开、合上开关 S,观察两灯12泡是否同时熄灭、同时发光;②闭合开关 S 和 S,分别断开、合上 S,观察哪只21灯泡受 S 控制;③闭合开关 S 和 S,分别断开、合上 S,观察哪只灯泡受 S 控1122制。分析论证:串联电路中的开关控制整个电路,开关位置对它的控制作用没有影响;各用电器互相影响,若其中一个断开,其他用电器无法工作。并联电路中干路开关控制整个电路,支路开关只控制它所在的那条支路;各用电器互不干扰,若其中一个断开,其他用电器照常工作。规律总结:(1)串联电路的特点:① 电流只有一条路径,无干路、支路之分。② 通过一个用电器的电流也一定通过另一个用电器,各用电器互相影响。一个用电器因开路停止工作,另一个用电器也不能工作。③ 只要串联电路中串联接入一只开关,即可控制所有的用电器。如下图所示,L 和 L 组成串联电路。12(2)并联电路的特点:① 电流有两条或两条以上的路径,有干路、支路之分。②干路电流在分支处分成两条或两条以上的支路,每条支路中都有一部分电流流过,即每条支路都与电源形成一个通路,各支路用电器之间互不影响。当某一支路断路时,其他支路仍为通路。③控制整个电路的用电器需在干路设置开关,控制各支路的用电器需在各支路设置开关。如下图所示,灯泡 L 和 L 组成并联电路。12典例精析】例题 1(滨州)某学校保密室有两道门,只有当两道门都关上时...
