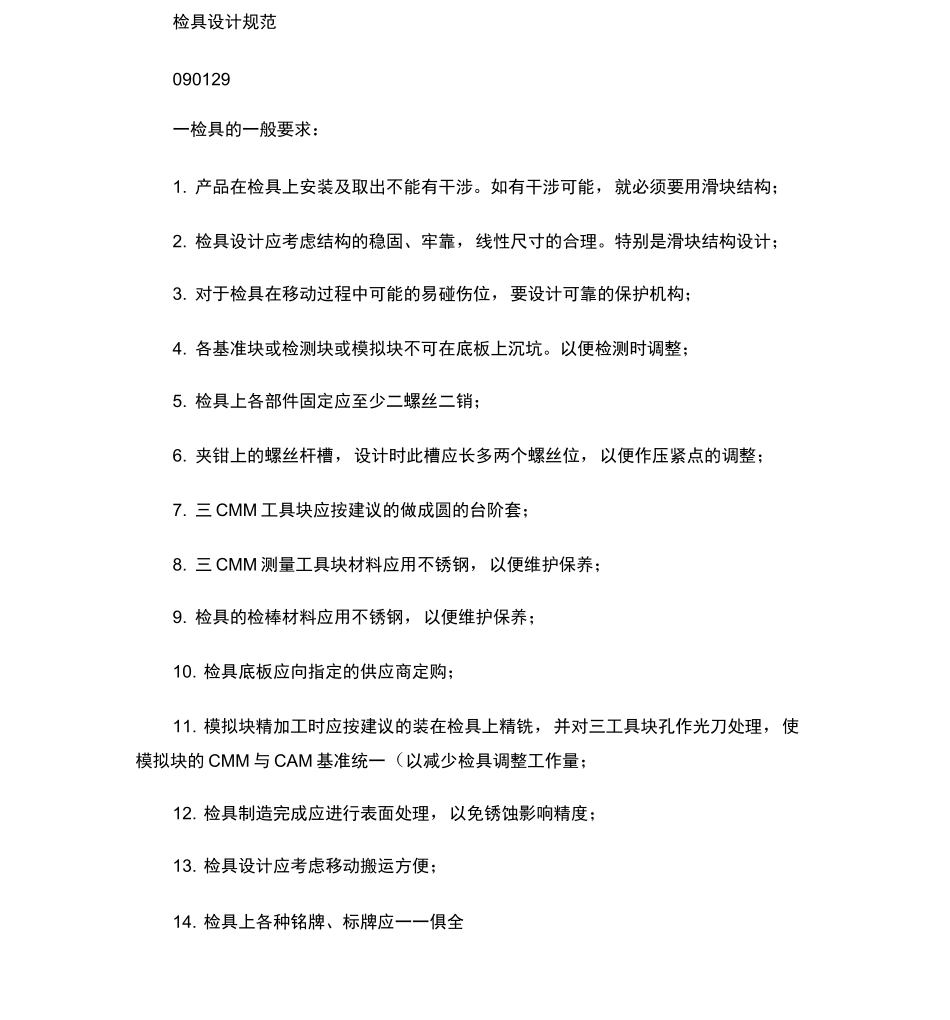

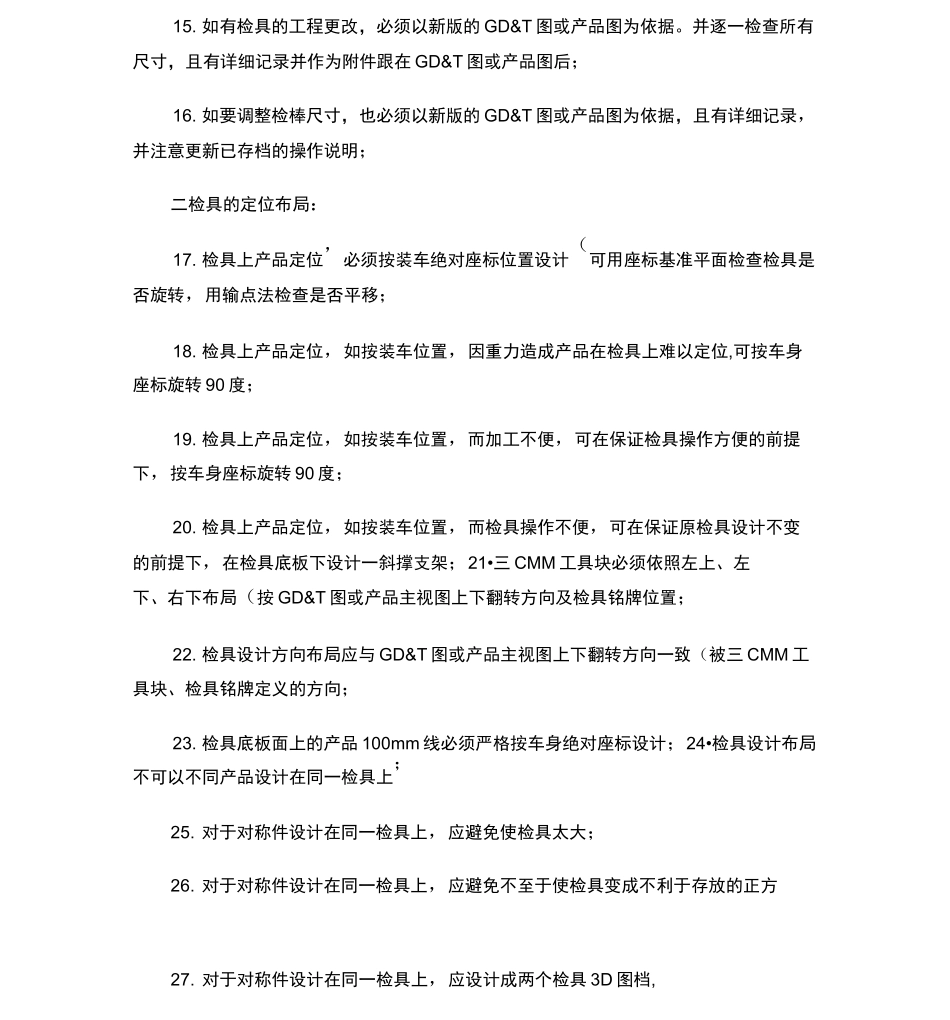

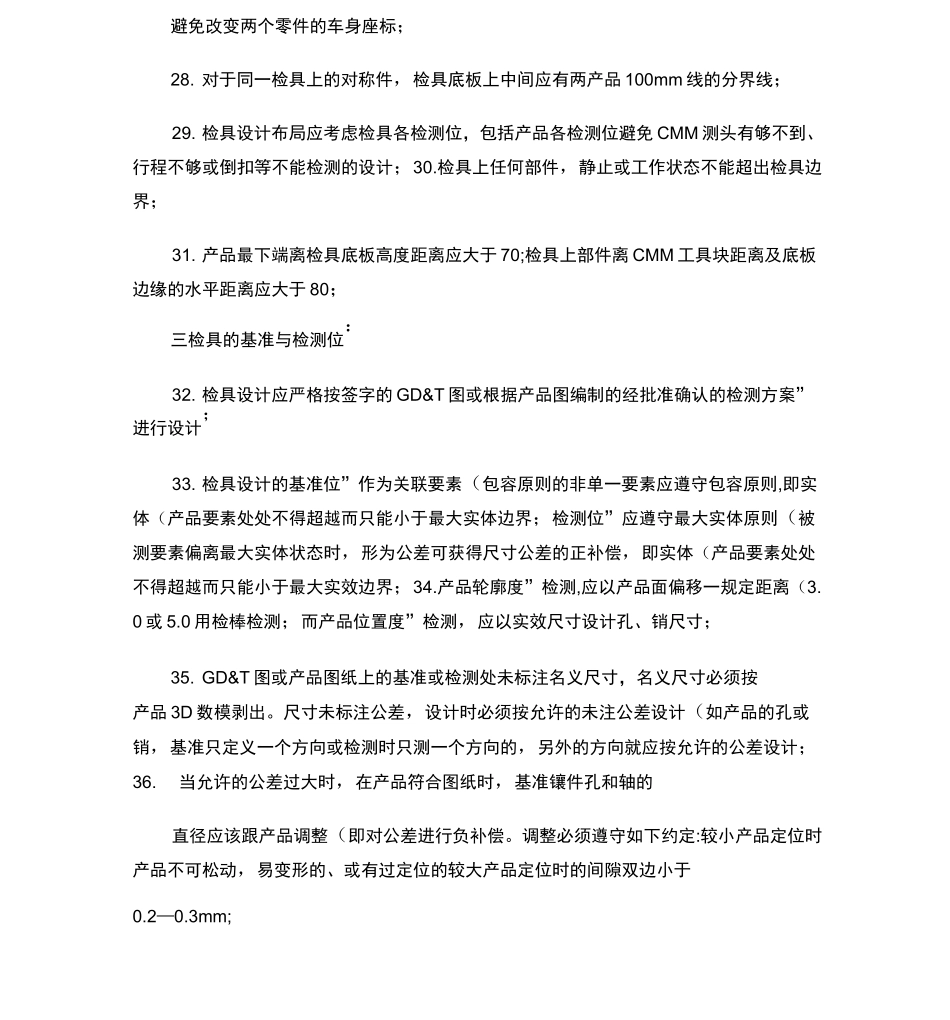

检具设计规范090129一检具的一般要求：1. 产品在检具上安装及取出不能有干涉。如有干涉可能，就必须要用滑块结构；2. 检具设计应考虑结构的稳固、牢靠，线性尺寸的合理。特别是滑块结构设计；3. 对于检具在移动过程中可能的易碰伤位，要设计可靠的保护机构；4. 各基准块或检测块或模拟块不可在底板上沉坑。以便检测时调整；5. 检具上各部件固定应至少二螺丝二销；6. 夹钳上的螺丝杆槽，设计时此槽应长多两个螺丝位，以便作压紧点的调整；7. 三 CMM 工具块应按建议的做成圆的台阶套；8. 三 CMM 测量工具块材料应用不锈钢，以便维护保养；9. 检具的检棒材料应用不锈钢，以便维护保养；10. 检具底板应向指定的供应商定购；11. 模拟块精加工时应按建议的装在检具上精铣，并对三工具块孔作光刀处理，使模拟块的 CMM 与 CAM 基准统一（以减少检具调整工作量；12. 检具制造完成应进行表面处理，以免锈蚀影响精度；13. 检具设计应考虑移动搬运方便；14. 检具上各种铭牌、标牌应一一俱全15. 如有检具的工程更改，必须以新版的 GD&T 图或产品图为依据。并逐一检查所有尺寸，且有详细记录并作为附件跟在 GD&T 图或产品图后；16. 如要调整检棒尺寸，也必须以新版的 GD&T 图或产品图为依据，且有详细记录，并注意更新已存档的操作说明；二检具的定位布局：17. 检具上产品定位，必须按装车绝对座标位置设计（可用座标基准平面检查检具是否旋转，用输点法检查是否平移；18. 检具上产品定位，如按装车位置，因重力造成产品在检具上难以定位,可按车身座标旋转 90 度；19. 检具上产品定位，如按装车位置，而加工不便，可在保证检具操作方便的前提下，按车身座标旋转 90 度；20. 检具上产品定位，如按装车位置，而检具操作不便，可在保证原检具设计不变的前提下，在检具底板下设计一斜撑支架；21•三 CMM 工具块必须依照左上、左下、右下布局（按 GD&T 图或产品主视图上下翻转方向及检具铭牌位置；22. 检具设计方向布局应与 GD&T 图或产品主视图上下翻转方向一致（被三 CMM 工具块、检具铭牌定义的方向；23. 检具底板面上的产品 100mm 线必须严格按车身绝对座标设计；24•检具设计布局不可以不同产品设计在同一检具上；25. 对于对称件设计在同一检具上，应避免使检具太大；26. 对于对称件设计在同一检具上，应避免不至于使检具变成不利于存放的正方27. 对于对称件设计在同一检具上，应设计成两个检具 3D 图档,...
