工厂供电课程设计pro

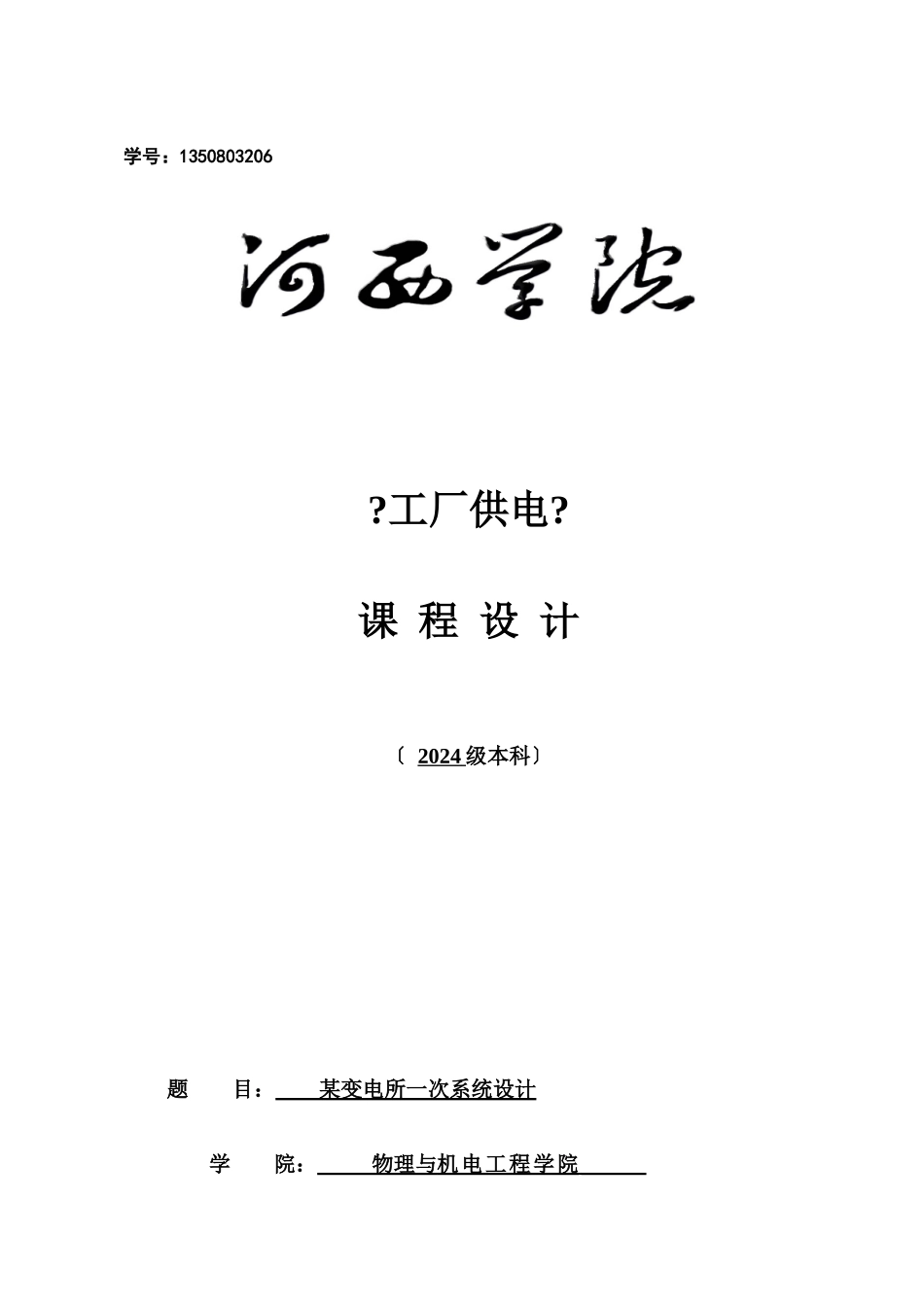

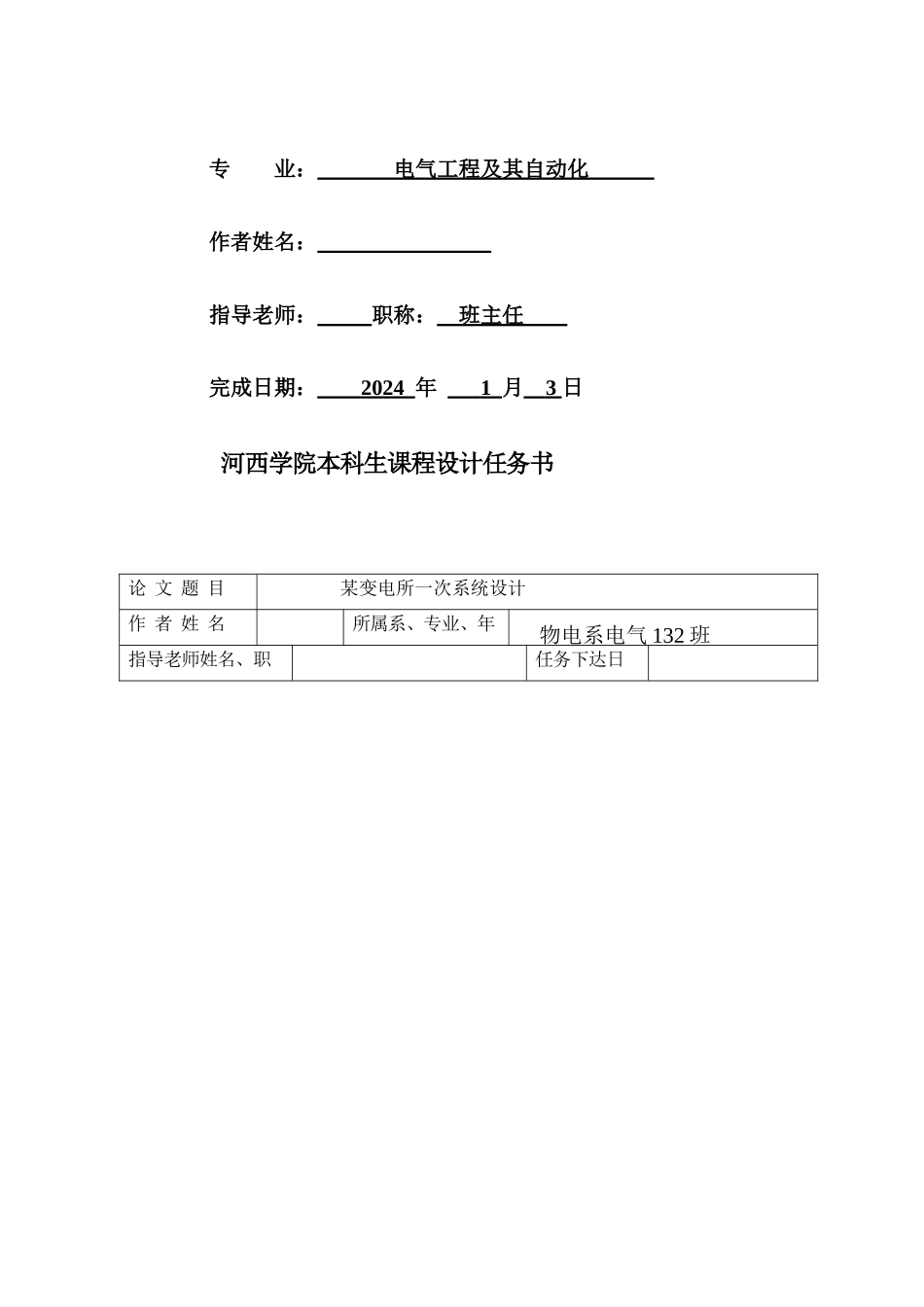

学号：1350803206?工厂供电?课 程 设 计〔 2024 级本科〕 题 目： 某变电所一次系统设计学 院： 物理与 机电工程学院 专 业： 电气工程及其自动化 作者姓名： 指导老师： 职称： 班主任 完成日期： 2024 年 1 月 3 日河西学院本科生课程设计任务书论 文 题 目某变电所一次系统设计作 者 姓 名所属系、专业、年级物电系电气 132 班指导老师姓名、职称任务下达日期设计的主要内容1.1 设计内容：负荷计算和无功功率补偿；变电所主变压器和主接线方案的选择；短路电流的计算等。 1、气象资料：工厂所在地区的年最高气温为 34 ℃ ，年平均气温为 15 ℃ ，年最低气温为－18℃，年最热月平均最高气温为 25 ℃ ，年最热月平均气温为 18 ℃ ，年最热月地下 0 . 8m 处平均温度为 21 ℃ 。当地主导风向为东北风，年雷暴日数为 8 。 2、地质水文资料：工厂所在地区平均海拔 1500m ，地层以砂粘土为主，地下水位为 2m 。 3、电费制度：工厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月根本电费按主变压器容量计为 18 元／kVA ，动力电费为 0 . 20 元/kw··h。工厂最大负荷时的功率因数不得低干 0.90 ，此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费： 6 ～10kV 为 800 元／kVA 。 4、工厂负荷情况见下表：序号名称类别 设备容量需要系数 cos计算负荷1铸造车间动力290照明 10小计 300———2锻压车间动力200照明 10小计 210———3仓库动力30照明 5小计 35———4电镀车间动力100照明 8小计 108———5工具车间动力220照明 10小计 230———6组装车间动力200照明 30小计 230———动力200二、设计的根本要求 1、设计及计算说明书 〔1〕说明书要求书写整齐，条理清楚，表达正确、语言简练。 〔2〕主要计算过程和步骤完整无误，分析论证过程简单明了，各设计内容列表汇总。 2、图纸 〔1〕绘制电气主接线图7维修车间照明 13小计 213———8金工车间动力400照明 16小计 416———9焊接车间动力830照明 46小计 876———10锅炉房动力100照明 3小计 103———11热处理车间动力200照明 10小计 210———12生活区照明80总计〔380v 侧〕动力照明取 〔2〕原理图要求用标准符号绘制，布置均匀，设备符号大小适宜清楚美观。阶段设计各阶段名称起止日期1熟悉设计任务书、设计题...
