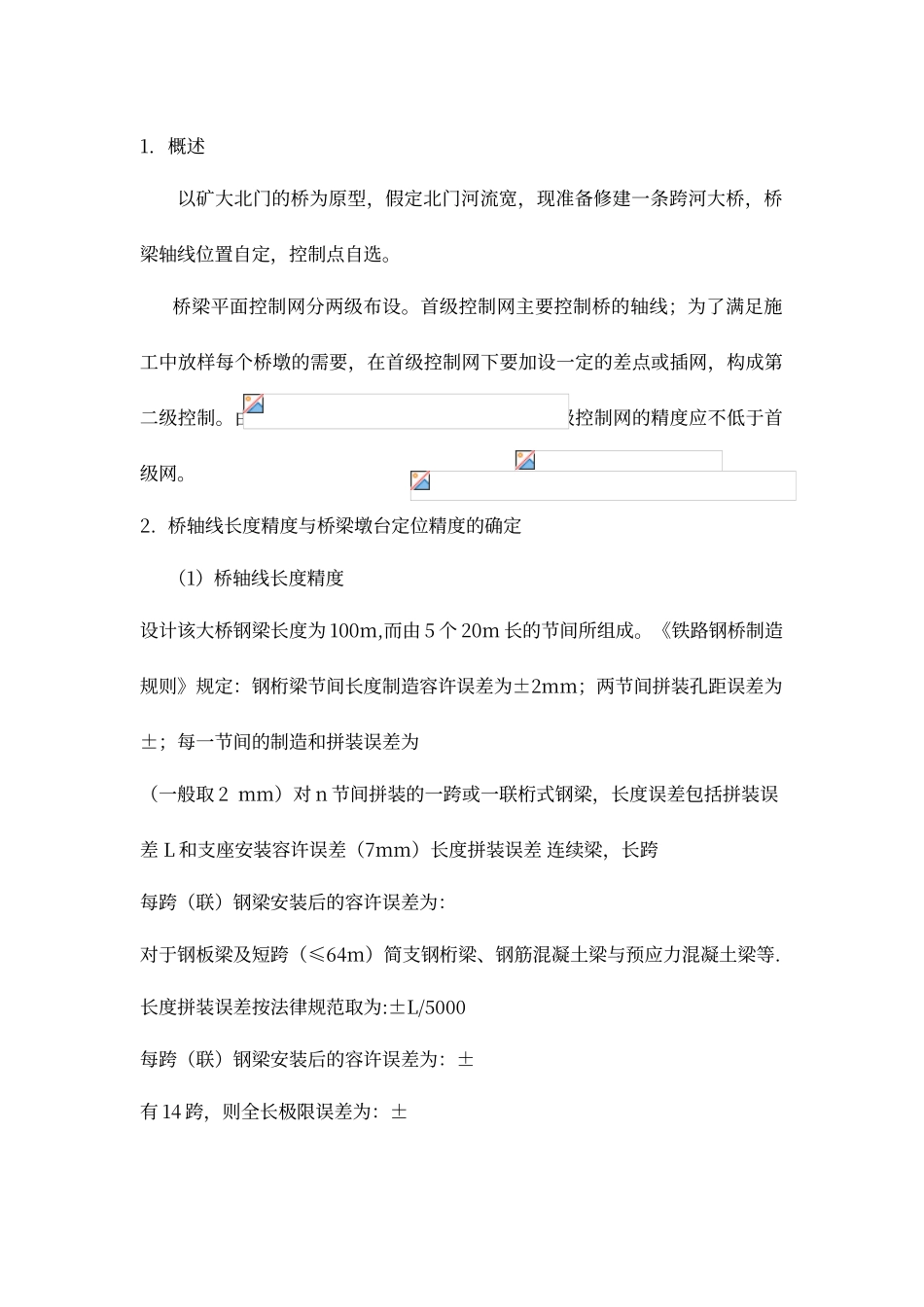

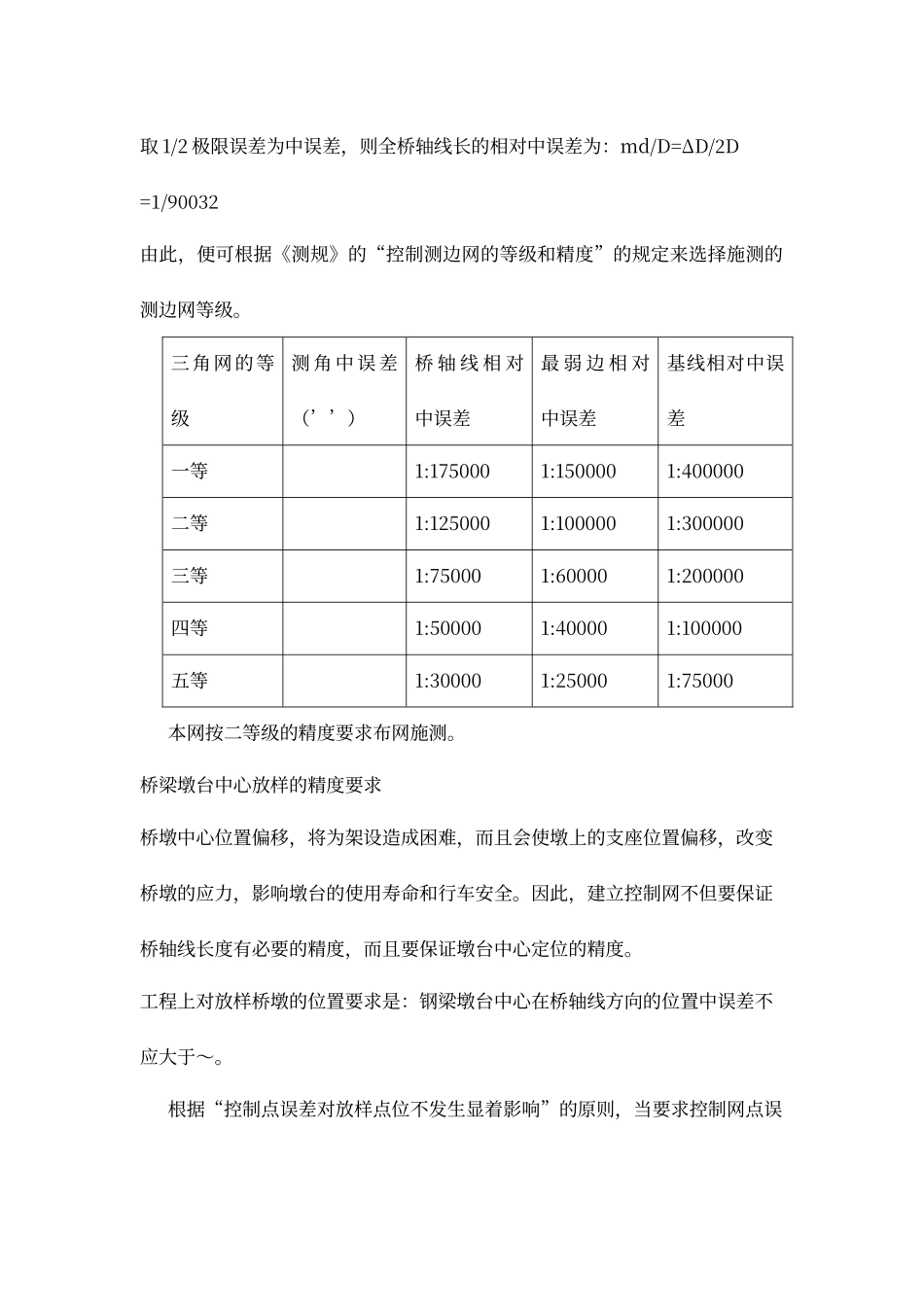

工程测量课程设计桥梁平面控制网设计1. 概述以矿大北门的桥为原型，假定北门河流宽，现准备修建一条跨河大桥，桥梁轴线位置自定，控制点自选。桥梁平面控制网分两级布设。首级控制网主要控制桥的轴线；为了满足施工中放样每个桥墩的需要，在首级控制网下要加设一定的差点或插网，构成第二级控制。由于放样墩台的精度要求较高，故第二级控制网的精度应不低于首级网。2. 桥轴线长度精度与桥梁墩台定位精度的确定（1）桥轴线长度精度设计该大桥钢梁长度为 100m,而由 5 个 20m 长的节间所组成。《铁路钢桥制造规则》规定：钢桁梁节间长度制造容许误差为±2mm；两节间拼装孔距误差为±；每一节间的制造和拼装误差为（一般取 2 mm）对 n 节间拼装的一跨或一联桁式钢梁，长度误差包括拼装误差 L 和支座安装容许误差（7mm）长度拼装误差 连续梁，长跨每跨（联）钢梁安装后的容许误差为：对于钢板梁及短跨（≤64m）简支钢桁梁、钢筋混凝土梁与预应力混凝土梁等.长度拼装误差按法律规范取为:±L/5000每跨（联）钢梁安装后的容许误差为：±有 14 跨，则全长极限误差为：±取 1/2 极限误差为中误差，则全桥轴线长的相对中误差为：md/D=ΔD/2D =1/90032由此，便可根据《测规》的“控制测边网的等级和精度”的规定来选择施测的测边网等级。三角网的等级测 角 中 误 差（’’）桥 轴 线 相 对中误差最 弱 边 相 对中误差基线相对中误差一等1:1750001:1500001:400000二等1:1250001:1000001:300000三等1:750001:600001:200000四等1:500001:400001:100000五等1:300001:250001:75000本网按二等级的精度要求布网施测。桥梁墩台中心放样的精度要求桥墩中心位置偏移，将为架设造成困难，而且会使墩上的支座位置偏移，改变桥墩的应力，影响墩台的使用寿命和行车安全。因此，建立控制网不但要保证桥轴线长度有必要的精度，而且要保证墩台中心定位的精度。工程上对放样桥墩的位置要求是：钢梁墩台中心在桥轴线方向的位置中误差不应大于～。根据“控制点误差对放样点位不发生显着影响”的原则，当要求控制网点误差影响仅占总误差的 1/10 时，对控制网的精度要求分析如下：设 M 为放样后所得点位的总误差； 为控制点误差引起的点位误差； 为放样过程中所产生的点位误差则：式中：，将上式展开为级数，并略去高次项，则有： 若控制点误差影响仅使总误差增加 1/10，上式括号中第二项应为，既得：由上式解出代入（☆）中得：由此可见，当...
