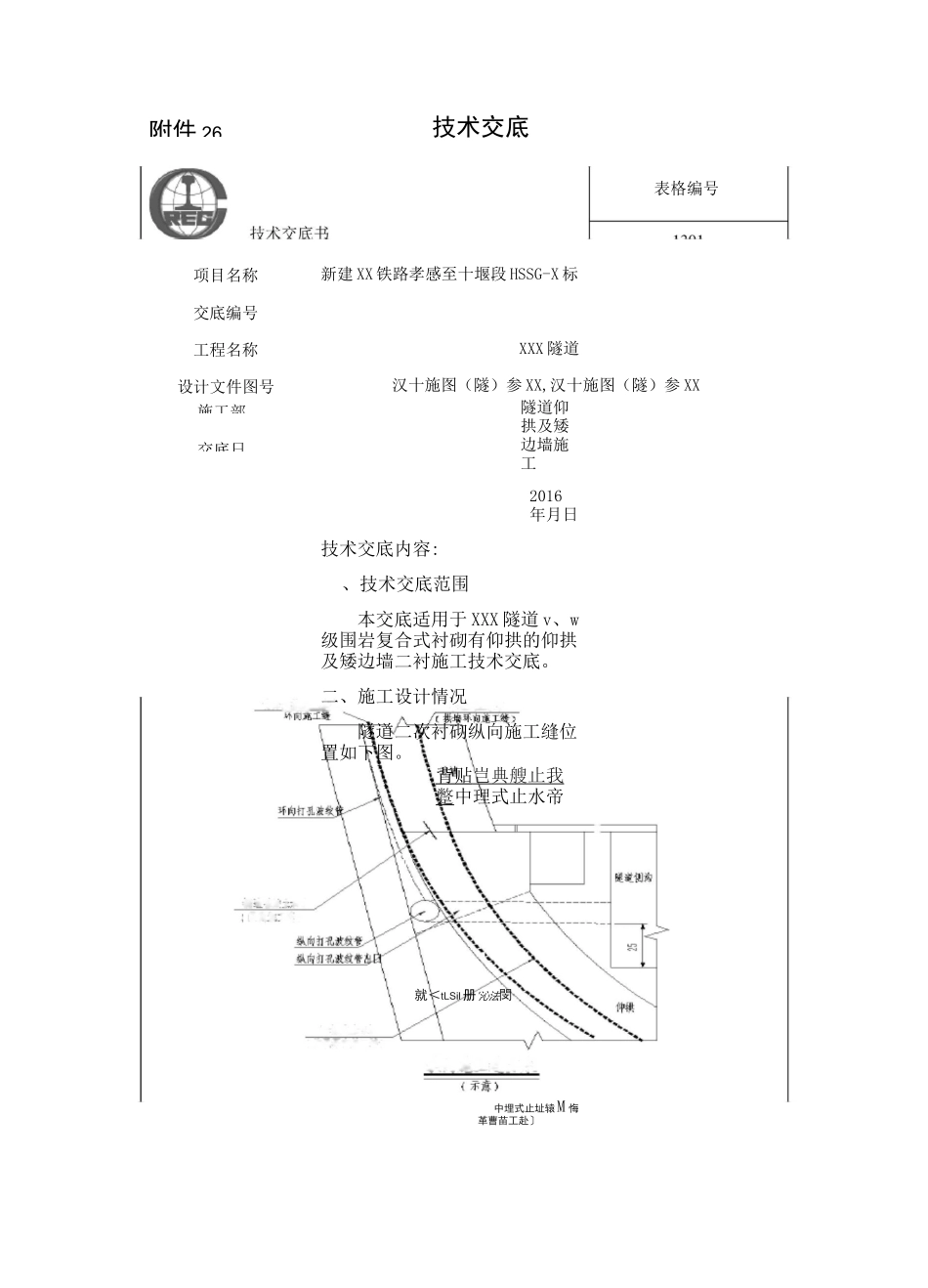

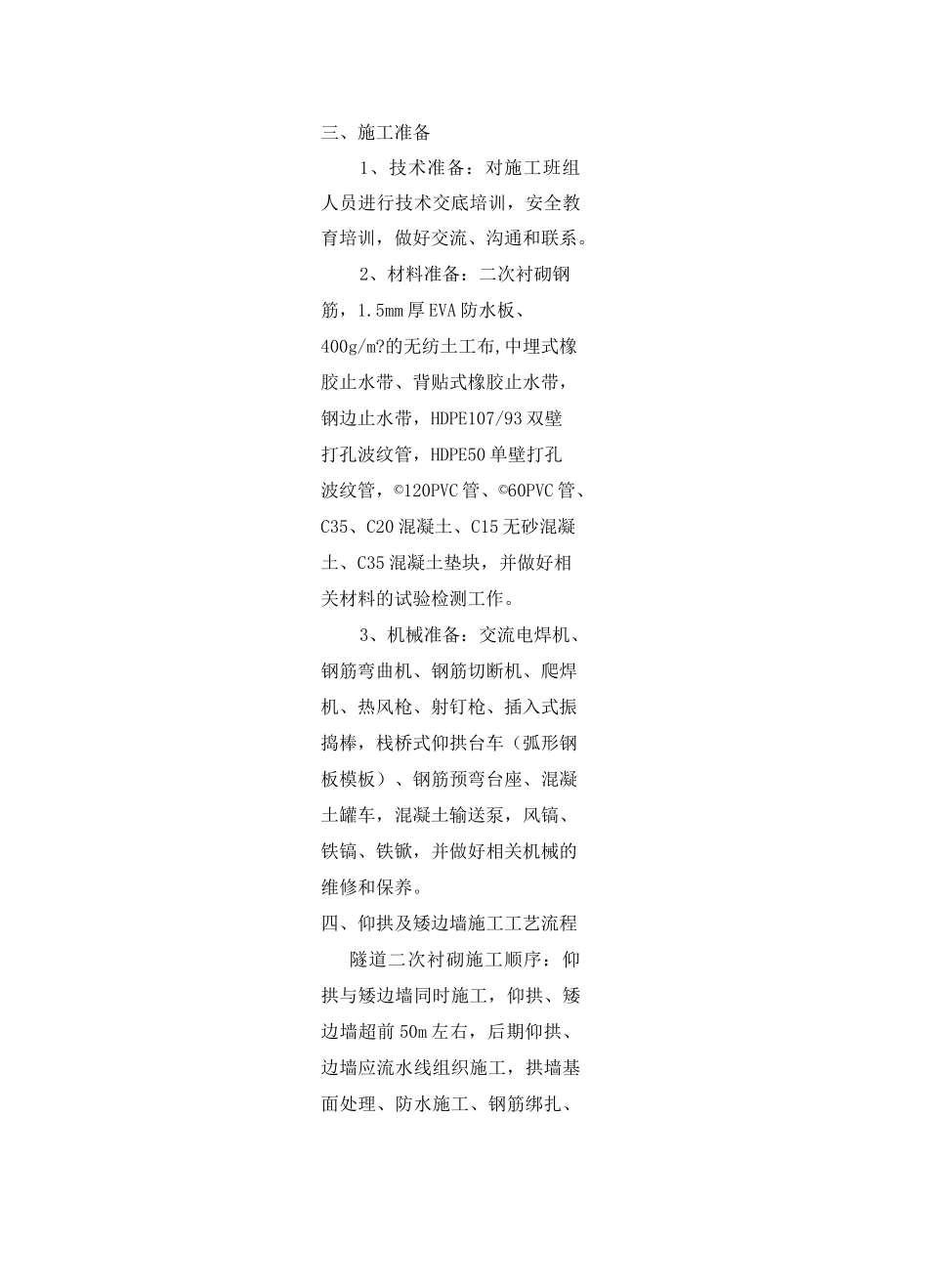

附件 26施工部交底日技术交底隧道仰拱及矮边墙施工2016年月日技术交底内容:、技术交底范围本交底适用于 XXX 隧道 v、w级围岩复合式衬砌有仰拱的仰拱及矮边墙二衬施工技术交底。二、施工设计情况隧道二次衬砌纵向施工缝位置如下图。背贴 岂典艘止我 蹩中理式止水帝就＜tLSil 册'沁法閔中埋式止址辕M 悔革曹苗工赴〕表格编号项目名称新建 XX 铁路孝感至十堰段 HSSG-X 标交底编号工程名称XXX 隧道设计文件图号汉十施图（隧）参 XX,汉十施图（隧）参 XX无砟轨道纵向施工缝三、施工准备1、技术准备：对施工班组人员进行技术交底培训，安全教育培训，做好交流、沟通和联系。2、材料准备：二次衬砌钢筋，1.5mm 厚 EVA 防水板、400g/m?的无纺土工布,中埋式橡胶止水带、背贴式橡胶止水带，钢边止水带，HDPE107/93 双壁打孔波纹管，HDPE50 单壁打孔波纹管，©120PVC 管、©60PVC 管、C35、C20 混凝土、C15 无砂混凝土、C35 混凝土垫块，并做好相关材料的试验检测工作。3、机械准备：交流电焊机、钢筋弯曲机、钢筋切断机、爬焊机、热风枪、射钉枪、插入式振捣棒，栈桥式仰拱台车（弧形钢板模板）、钢筋预弯台座、混凝土罐车，混凝土输送泵，风镐、铁镐、铁锨，并做好相关机械的维修和保养。四、仰拱及矮边墙施工工艺流程隧道二次衬砌施工顺序：仰拱与矮边墙同时施工，仰拱、矮边墙超前 50m 左右，后期仰拱、边墙应流水线组织施工，拱墙基面处理、防水施工、钢筋绑扎、防水板整体铺设台车负责施工初期支护背后注浆防水板、边墙衬砌钢筋安装台车待浇筑段铺底作业二衬砼浇注紧跟。如下图所示：仰拱施工前于隧道边墙每隔3m 放样测量控制点，作为仰拱开挖及混凝土施工控制点，仰拱开挖必须随挖随支，一次性开挖不得大于 3m。为不影响机械车辆通行，仰拱、仰拱填充可利用栈桥平台进行混凝土施工。主隧道二次衬砌作业线示意图测量放样、超欠挖处理一仰拱及矮边墙初支表面清理一矮边墙铺设防水层、排水盲安装一仰拱及矮边墙二次衬砌钢筋绑扎、止水带安装一仰拱及矮边墙立模一浇注混凝土一拆模养护一仰拱填充立模一浇注填充混凝土一拆模养护1、测量放样使用风镐、铁镐、铁锨，将边墙基底虚碴全部清除干净，测量组根据设计要求放线检查边墙基础和拱墙部位有无欠挖及侵入衬砌净空部分。对欠挖部分必须采用风镐处理到位，隧道超挖部分必须采用与二次衬砌同等级混凝土回填。2、仰拱及矮边墙初支及岩层表处理先清除喷射砼表面的钢筋、尖石等，...
