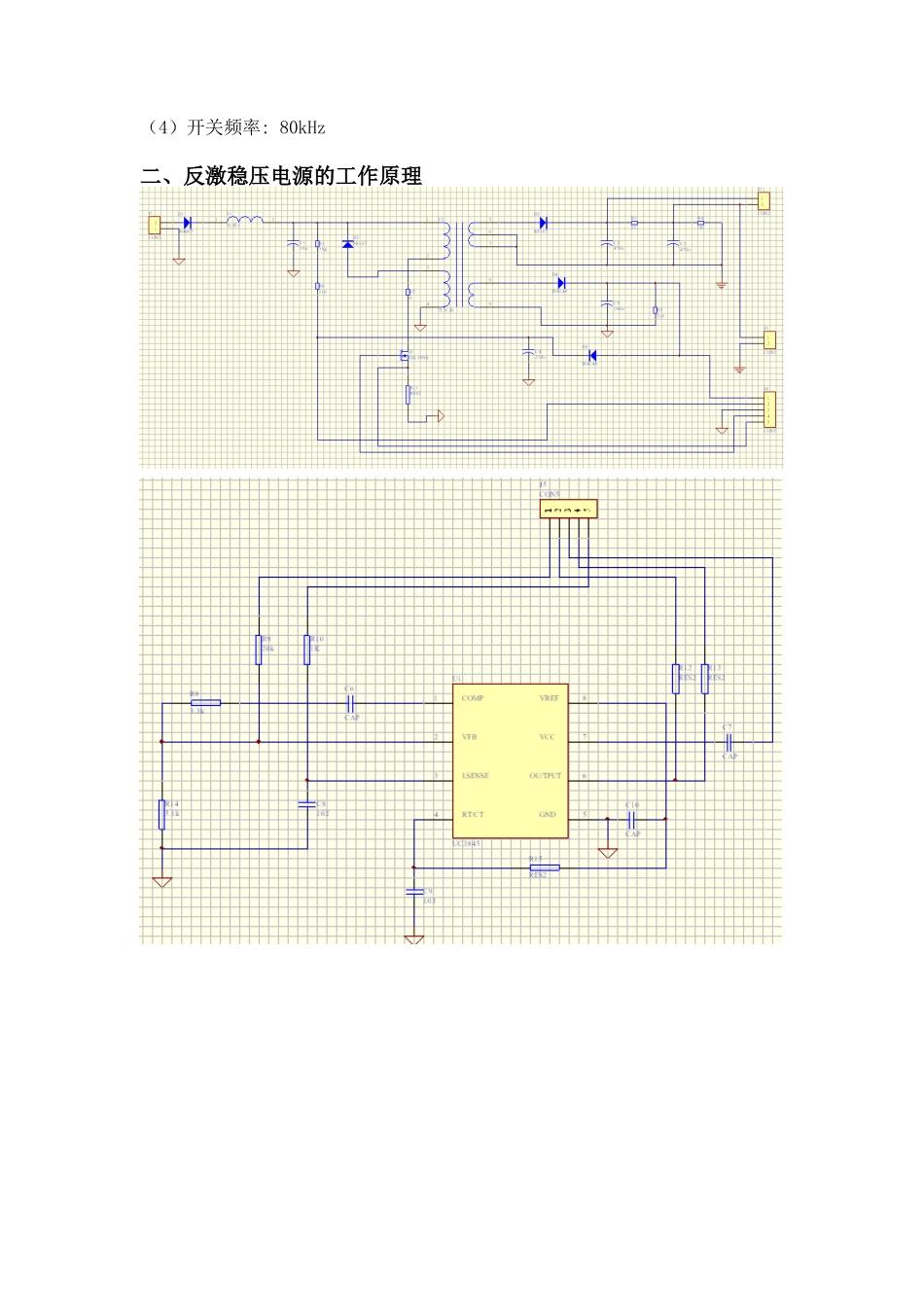

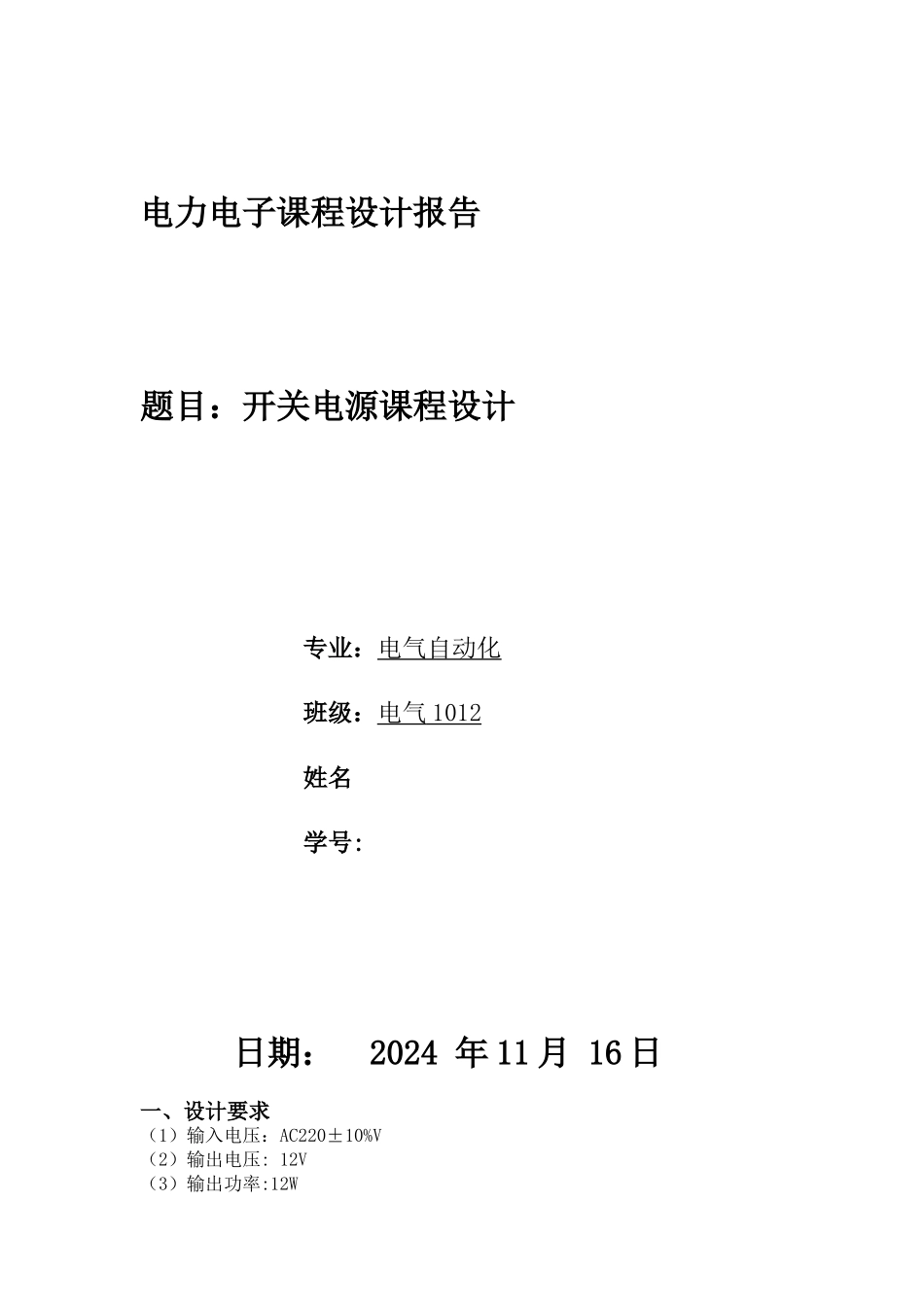

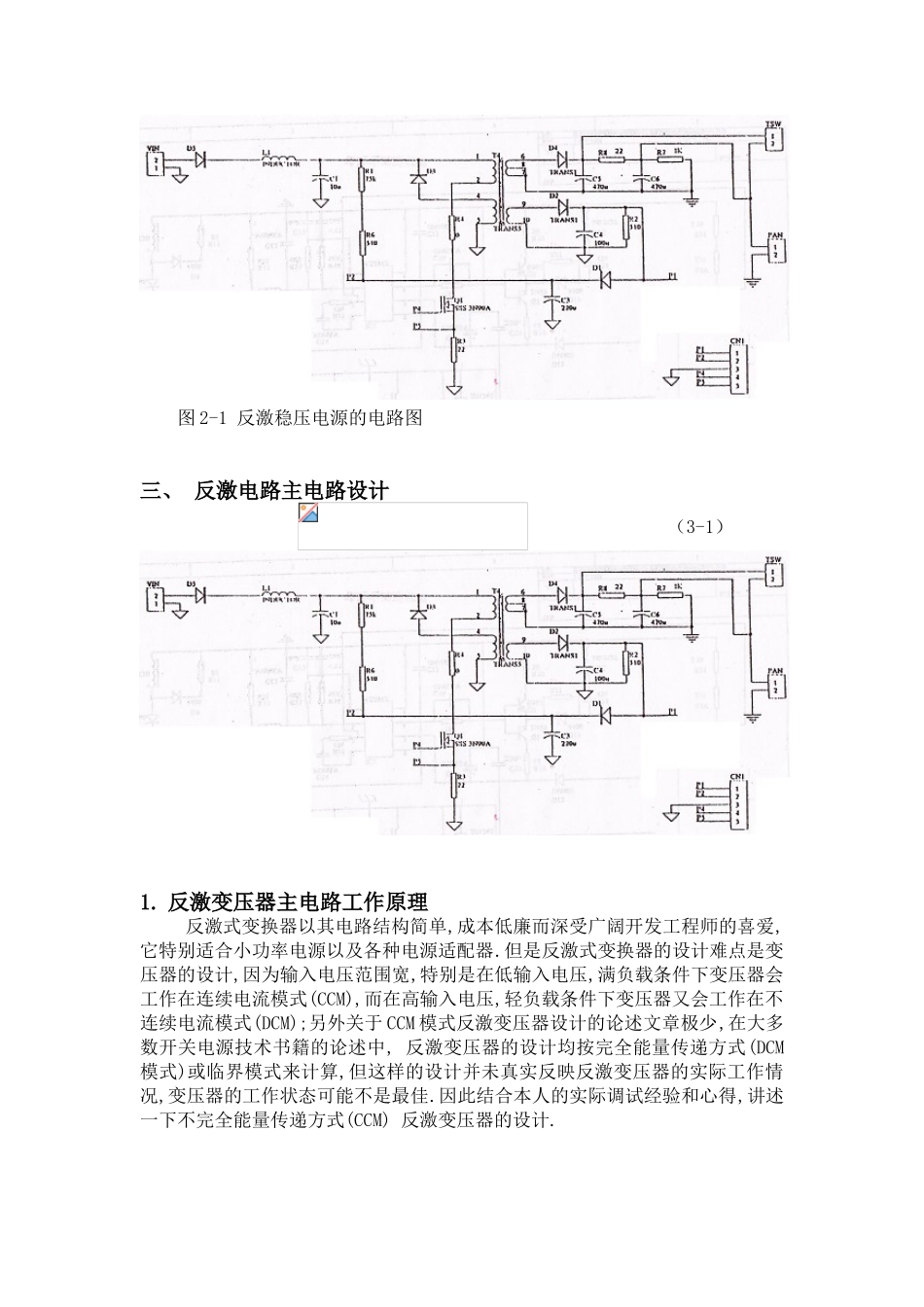

电力电子课程设计报告题目：开关电源课程设计专业：电气自动化班级：电气 1012 姓名学号: 日期： 2024 年 11 月 16 日一、设计要求（1）输入电压：AC220±10%V（2）输出电压: 12V（3）输出功率:12W（4）开关频率: 80kHz二、反激稳压电源的工作原理图 2-1 反激稳压电源的电路图三、 反激电路主电路设计 （3-1）1. 反激变压器主电路工作原理反激式变换器以其电路结构简单,成本低廉而深受广阔开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于 CCM 模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.1）工作过程：S 开通后，VD 处于断态，W1 绕组的电流线性增长，电感储能增加；S 关断后，W1 绕组的电流被切断，变压器中的磁场能量通过 W2 绕组和 VD 向输出端释放。反激电路的工作模式：反激电路的理想化波形 SuSiSiVDtontoffttttUiOOOO反激电路原理图 电流连续模式：当 S 开通时，W2 绕组中的电流尚未下降到零。输出电压关系：电流断续模式：S 开通前，W2 绕组中的电流已经下降到零。 输出电压高于式（8-3）的计算值，并随负载减小而升高，在负载为零的极限情况下，….因此反激电路不应工作于负载开路状态。B RB SBHO图 8-18 磁心复位过程2. 设计原则和设计步骤变压器设计步骤：1）计算原边绕组流过的峰值电流。2）求原边绕组电感。3）选择磁心尺寸。4）计算气隙。5）原边绕组匝数计算。6）副边绕组匝数计算。7）副边绕组线径。8）辅助绕组设计。（1） 变压器设计包括磁芯参数计算和选型；绕组匝数的计算和选线。1.总输出功率 P0=12V×1A=12W2.估算输入功率 η=75% P= = =16W3.直流输入功率 AC 220V±10% Vin=AC 220×(1-10%)×=DC 280V Vin=AC 220×(1+10%)×=DC 342V4 输入电流 Iin=== Iin===反激电路1）计算原边绕组流过的峰值电流 IPP0=1/2LpI2avef （） 设电路工作在不连续状态 Vin=Lp =DmaxTs得 V...
