微机接口实验指导

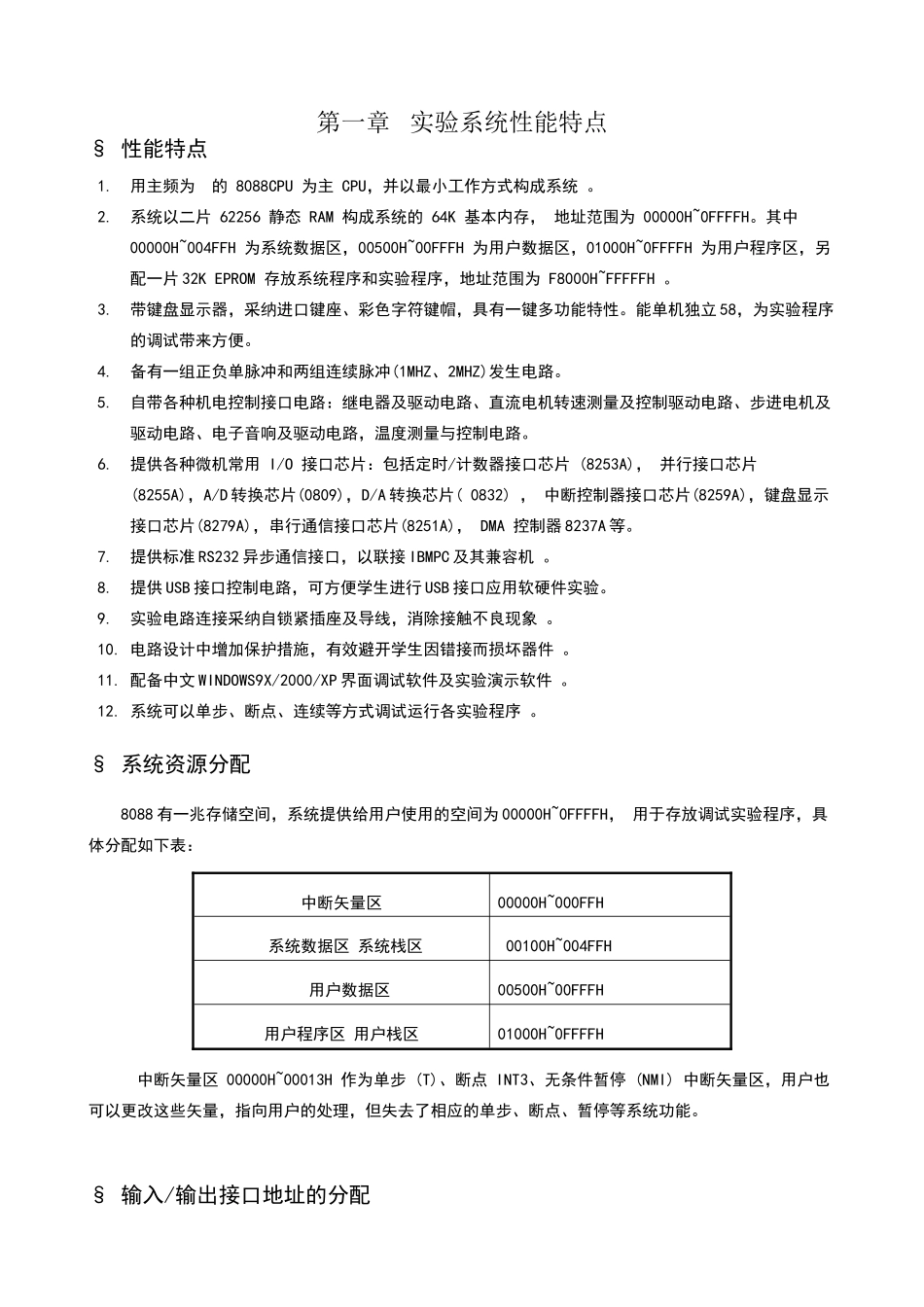

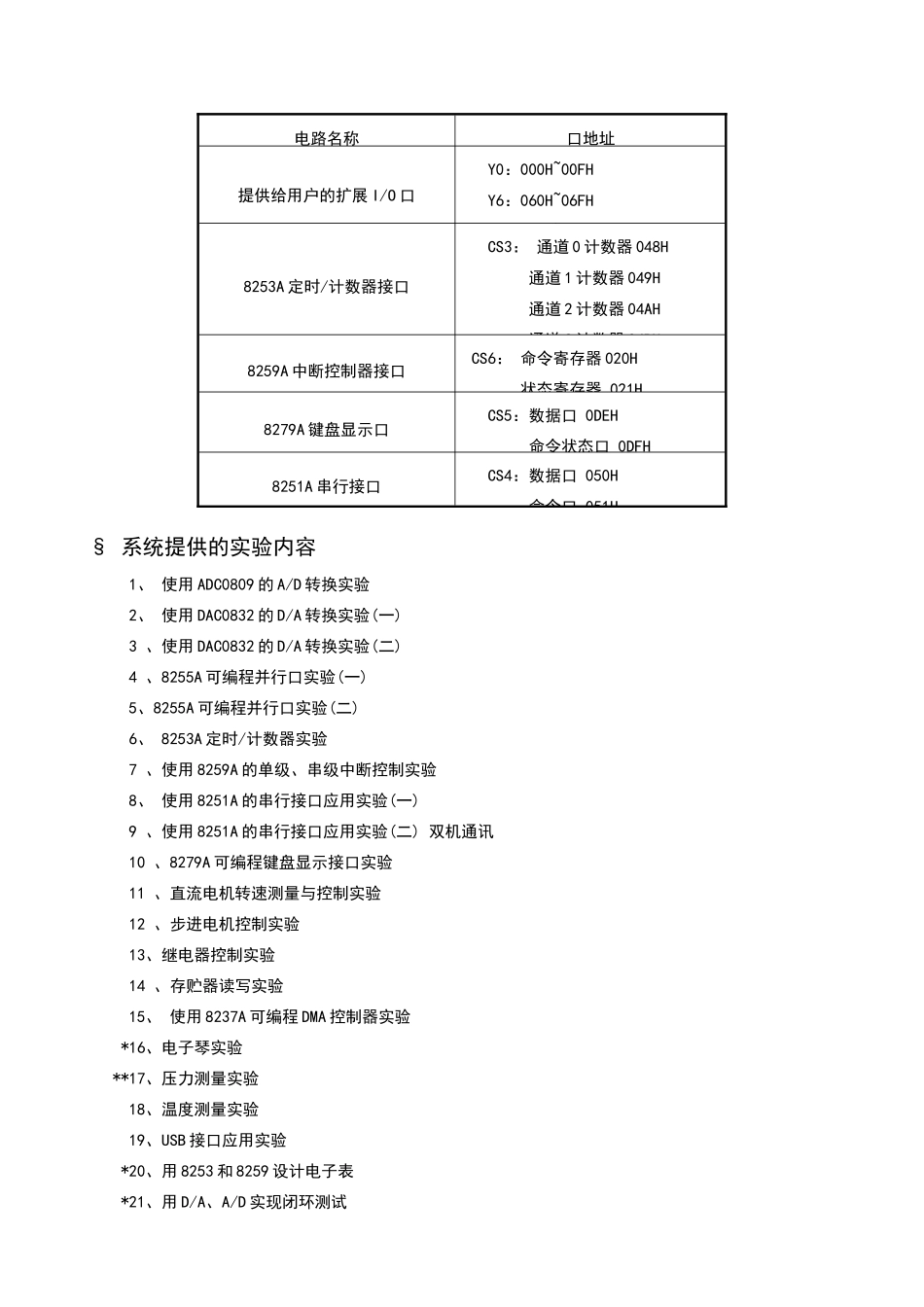

第一章 实验系统性能特点§ 性能特点1.用主频为 的 8088CPU 为主 CPU，并以最小工作方式构成系统 。2.系统以二片 62256 静态 RAM 构成系统的 64K 基本内存， 地址范围为 00000H~0FFFFH。其中 00000H~004FFH 为系统数据区，00500H~00FFFH 为用户数据区，01000H~0FFFFH 为用户程序区，另配一片 32K EPROM 存放系统程序和实验程序，地址范围为 F8000H~FFFFFH 。3.带键盘显示器，采纳进口键座、彩色字符键帽，具有一键多功能特性。能单机独立 58，为实验程序的调试带来方便。4.备有一组正负单脉冲和两组连续脉冲(1MHZ、2MHZ)发生电路。5.自带各种机电控制接口电路：继电器及驱动电路、直流电机转速测量及控制驱动电路、步进电机及驱动电路、电子音响及驱动电路，温度测量与控制电路。6.提供各种微机常用 I/O 接口芯片：包括定时/计数器接口芯片 (8253A)， 并行接口芯片(8255A)，A/D 转换芯片(0809)，D/A 转换芯片( 0832) ， 中断控制器接口芯片(8259A)，键盘显示接口芯片(8279A)，串行通信接口芯片(8251A)， DMA 控制器 8237A 等。7.提供标准 RS232 异步通信接口，以联接 IBMPC 及其兼容机 。8.提供 USB 接口控制电路，可方便学生进行 USB 接口应用软硬件实验。9.实验电路连接采纳自锁紧插座及导线，消除接触不良现象 。10. 电路设计中增加保护措施，有效避开学生因错接而损坏器件 。11. 配备中文 WINDOWS9X/2000/XP 界面调试软件及实验演示软件 。12. 系统可以单步、断点、连续等方式调试运行各实验程序 。 § 系统资源分配 8088 有一兆存储空间，系统提供给用户使用的空间为 00000H~0FFFFH， 用于存放调试实验程序，具体分配如下表： 中断矢量区 00000H~000FFH 系统数据区 系统栈区 00100H~004FFH 用户数据区 00500H~00FFFH用户程序区 用户栈区 01000H~0FFFFH 中断矢量区 00000H~00013H 作为单步 (T)、断点 INT3、无条件暂停 (NMI) 中断矢量区，用户也可以更改这些矢量，指向用户的处理，但失去了相应的单步、断点、暂停等系统功能。§ 输入/输出接口地址的分配电路名称口地址提供给用户的扩展 I/O 口 Y0：000H~00FH Y6：060H~06FH Y7：070H~07FH8253A 定时/计数器接口 CS3： 通道 0 计数器 048H 通道 1 计数器 049H 通道 2 计数器 04AH 通道 3 计数器 04BH8259A 中断控制器接口 CS6： 命令寄存器 020H 状态寄存器 021H8279A 键盘显...
