立方空气储罐设计资料

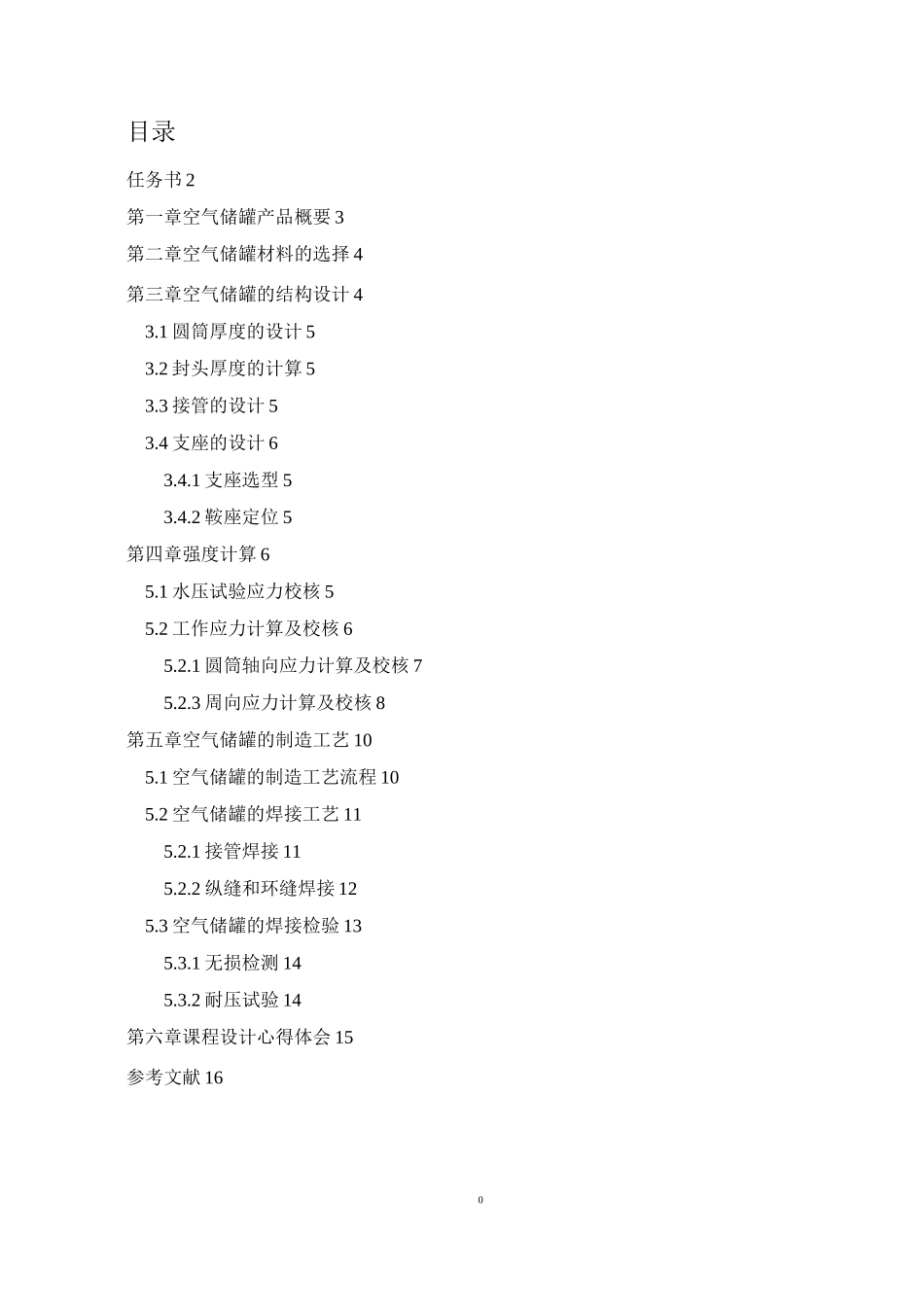

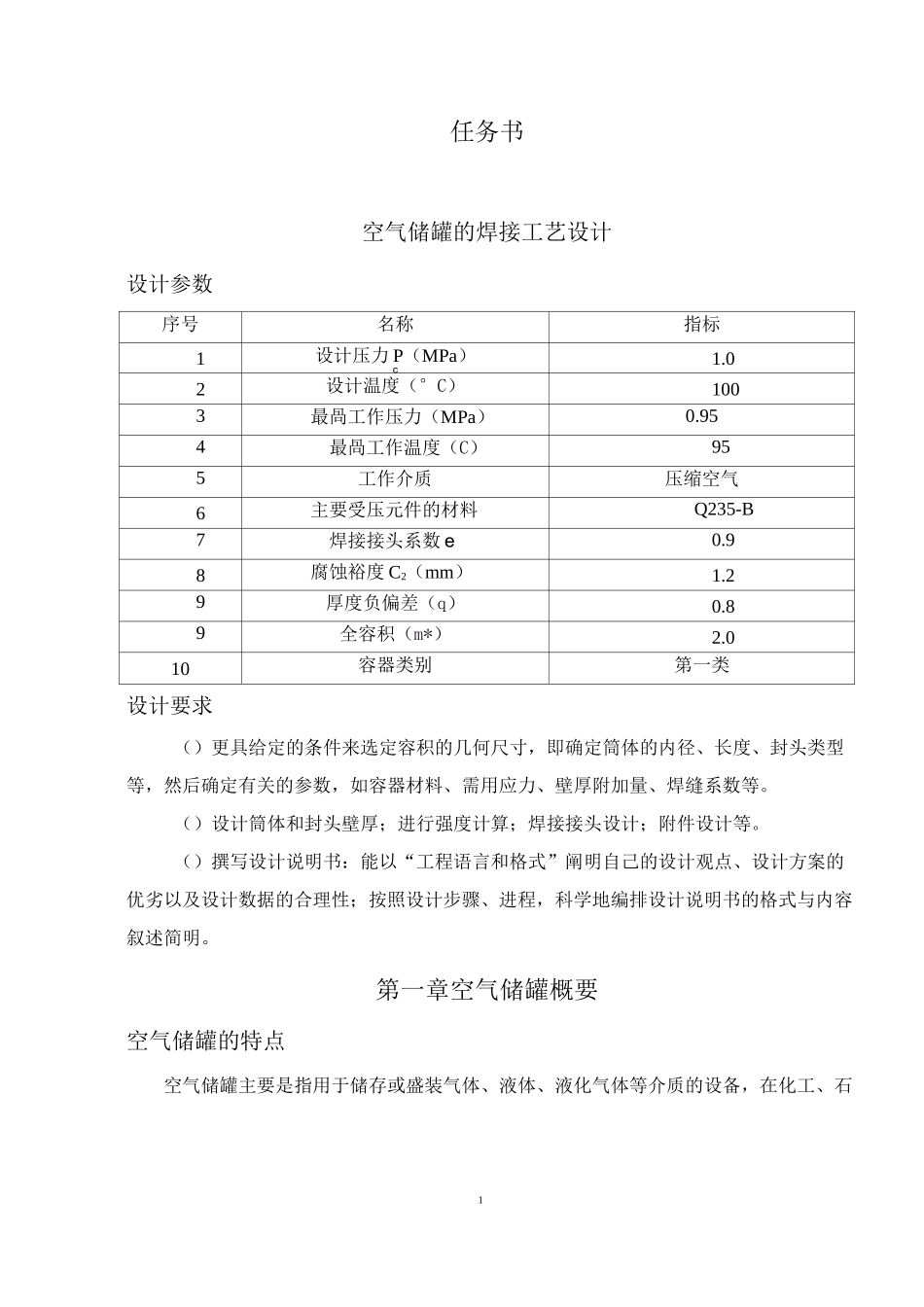

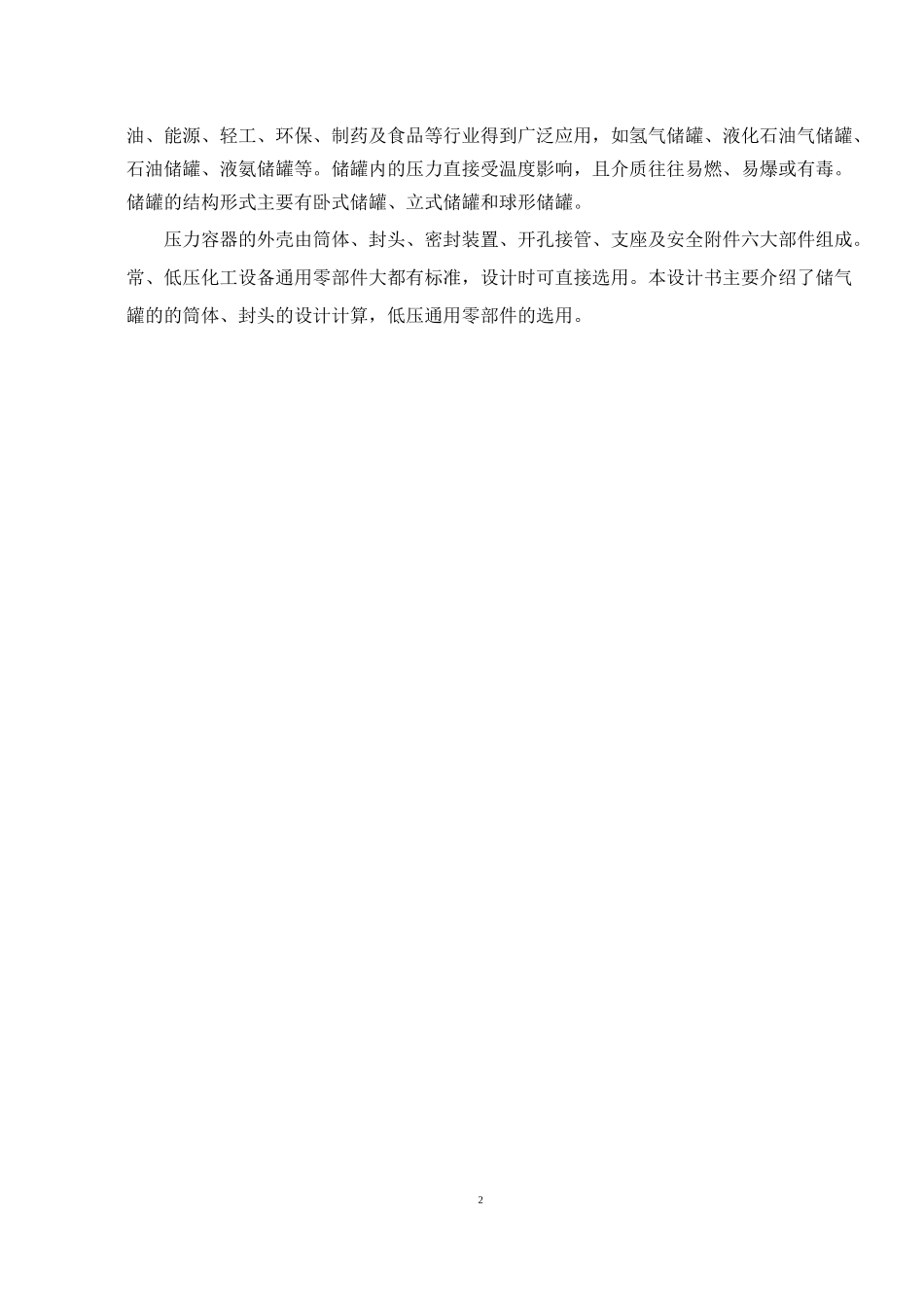

0目录任务书 2第一章空气储罐产品概要 3第二章空气储罐材料的选择 4第三章空气储罐的结构设计 43.1 圆筒厚度的设计 53.2 封头厚度的计算 53.3 接管的设计 53.4 支座的设计 63.4.1 支座选型 53.4.2 鞍座定位 5第四章强度计算 65.1 水压试验应力校核 55.2 工作应力计算及校核 65.2.1 圆筒轴向应力计算及校核 75.2.3 周向应力计算及校核 8第五章空气储罐的制造工艺 105.1 空气储罐的制造工艺流程 105.2 空气储罐的焊接工艺 115.2.1 接管焊接 115.2.2 纵缝和环缝焊接 125.3 空气储罐的焊接检验 135.3.1 无损检测 145.3.2 耐压试验 14第六章课程设计心得体会 15参考文献 161任务书空气储罐的焊接工艺设计设计参数序号名称指标1设计压力 P（MPa）c1.02设计温度（°C）1003最咼工作压力（MPa）0.954最咼工作温度（C）955工作介质压缩空气6主要受压元件的材料Q235-B7焊接接头系数 e0.98腐蚀裕度 C2（mm）1.29厚度负偏差（q）0.89全容积（m*）2.010容器类别第一类设计要求（）更具给定的条件来选定容积的几何尺寸，即确定筒体的内径、长度、封头类型等，然后确定有关的参数，如容器材料、需用应力、壁厚附加量、焊缝系数等。（）设计筒体和封头壁厚；进行强度计算；焊接接头设计；附件设计等。（）撰写设计说明书：能以“工程语言和格式”阐明自己的设计观点、设计方案的优劣以及设计数据的合理性；按照设计步骤、进程，科学地编排设计说明书的格式与内容叙述简明。第一章空气储罐概要空气储罐的特点空气储罐主要是指用于储存或盛装气体、液体、液化气体等介质的设备，在化工、石2油、能源、轻工、环保、制药及食品等行业得到广泛应用，如氢气储罐、液化石油气储罐、石油储罐、液氨储罐等。储罐内的压力直接受温度影响，且介质往往易燃、易爆或有毒。储罐的结构形式主要有卧式储罐、立式储罐和球形储罐。压力容器的外壳由筒体、封头、密封装置、开孔接管、支座及安全附件六大部件组成。常、低压化工设备通用零部件大都有标准，设计时可直接选用。本设计书主要介绍了储气罐的的筒体、封头的设计计算，低压通用零部件的选用。则筒体的名义厚度二二错误！未找到引用源。63第二章空气储罐材料的选择材料选择原则在选择压力容器用钢时，需根据容器的工作条件、工作压力、介质的腐蚀性、介质对钢的脆化影响选择具有合适的力学性能、物理性能和耐蚀性能的材料。同时考虑它的加工工艺性能、经济性。材料确定根据板厚和...
