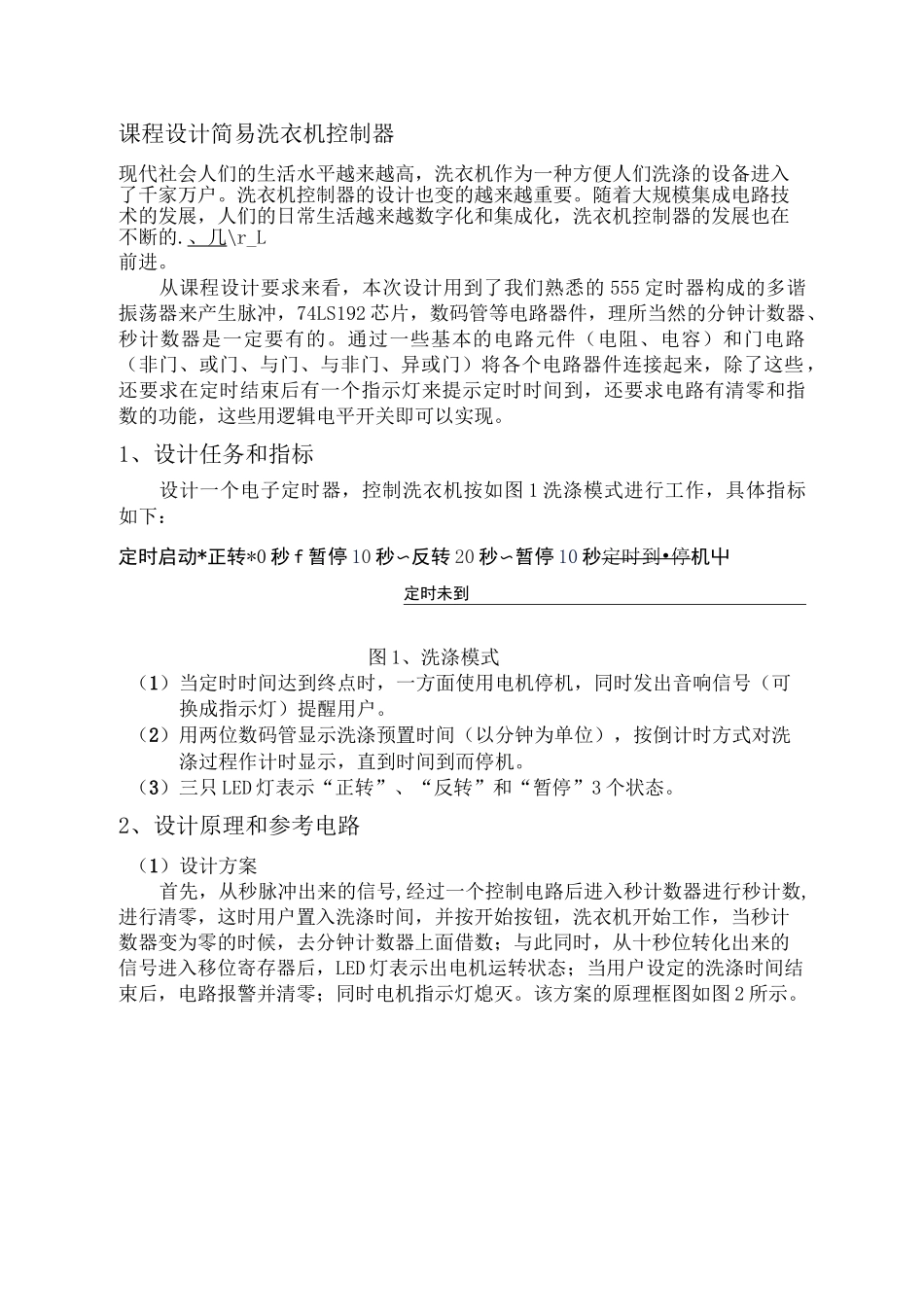

课程设计简易洗衣机控制器现代社会人们的生活水平越来越高，洗衣机作为一种方便人们洗涤的设备进入了千家万户。洗衣机控制器的设计也变的越来越重要。随着大规模集成电路技术的发展，人们的日常生活越来越数字化和集成化，洗衣机控制器的发展也在不断的.、几\r_L前进。从课程设计要求来看，本次设计用到了我们熟悉的 555 定时器构成的多谐振荡器来产生脉冲，74LS192 芯片，数码管等电路器件，理所当然的分钟计数器、秒计数器是一定要有的。通过一些基本的电路元件（电阻、电容）和门电路（非门、或门、与门、与非门、异或门）将各个电路器件连接起来，除了这些，还要求在定时结束后有一个指示灯来提示定时时间到，还要求电路有清零和指数的功能，这些用逻辑电平开关即可以实现。1、设计任务和指标设计一个电子定时器，控制洗衣机按如图 1 洗涤模式进行工作，具体指标如下：定时启动*正转*0 秒 f 暂停 10 秒〜反转 20 秒〜暂停 10 秒定时到•停机屮定时未到图 1、洗涤模式（1）当定时时间达到终点时，一方面使用电机停机，同时发出音响信号（可换成指示灯）提醒用户。（2）用两位数码管显示洗涤预置时间（以分钟为单位），按倒计时方式对洗涤过程作计时显示，直到时间到而停机。（3）三只 LED 灯表示“正转”、“反转”和“暂停”3 个状态。2、设计原理和参考电路（1）设计方案首先，从秒脉冲出来的信号,经过一个控制电路后进入秒计数器进行秒计数,进行清零，这时用户置入洗涤时间，并按开始按钮，洗衣机开始工作，当秒计数器变为零的时候，去分钟计数器上面借数；与此同时，从十秒位转化出来的信号进入移位寄存器后，LED 灯表示出电机运转状态；当用户设定的洗涤时间结束后，电路报警并清零；同时电机指示灯熄灭。该方案的原理框图如图 2 所示。如图 2.整体设计框图分析：本定时器实际上包括两级定时的概念，一是总洗涤过程的定时，二是在总洗涤过程中又包含电机的正转、反转和暂停三种定时，并且这三种定时是反复循环直至所设定的总定时时间的位置。当总定时时间在 0~20min 以内设定一个输入之后 T 为高电平 1,然后用倒计时的方法每分钟减 1 直至 T 变为 0，在此期间，若 Z1=Z2=1,实现正转；若 Z1=Z2=0,实现暂停；若 Z1=1,Z2=0,实现反转，工作波形如下图所示。TZ1[77] 屮 bT 片 I IZ2_n 厂 L「将定时初值预置到计数器中，使计数器运行在减计数状态，当减到全零时,则定时时间到。由秒脉冲发生器产生的时...
