旋耕机改进为旋耕起垄机的设计及制造

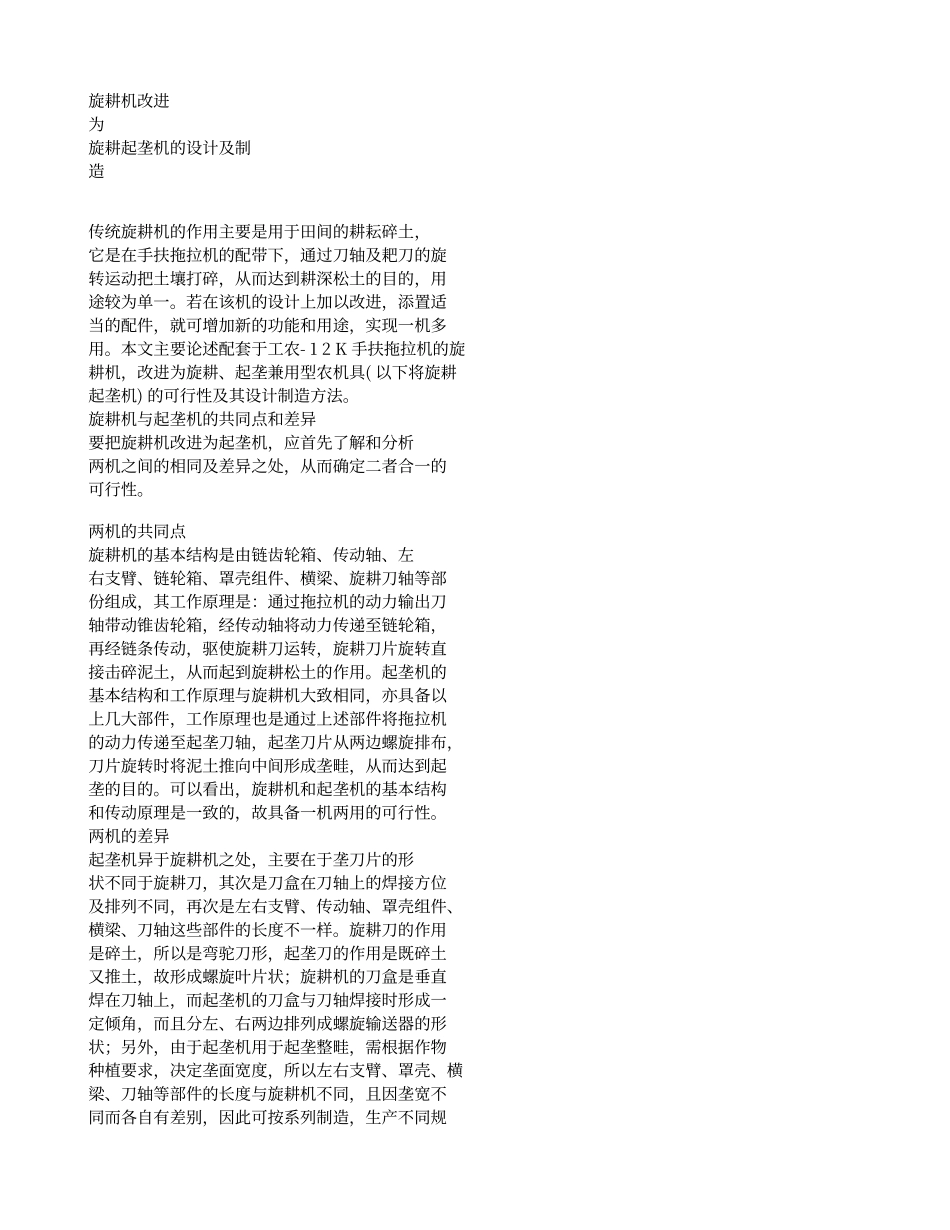

旋耕机改进为旋耕起垄机的设计及制造_第1页
1/4

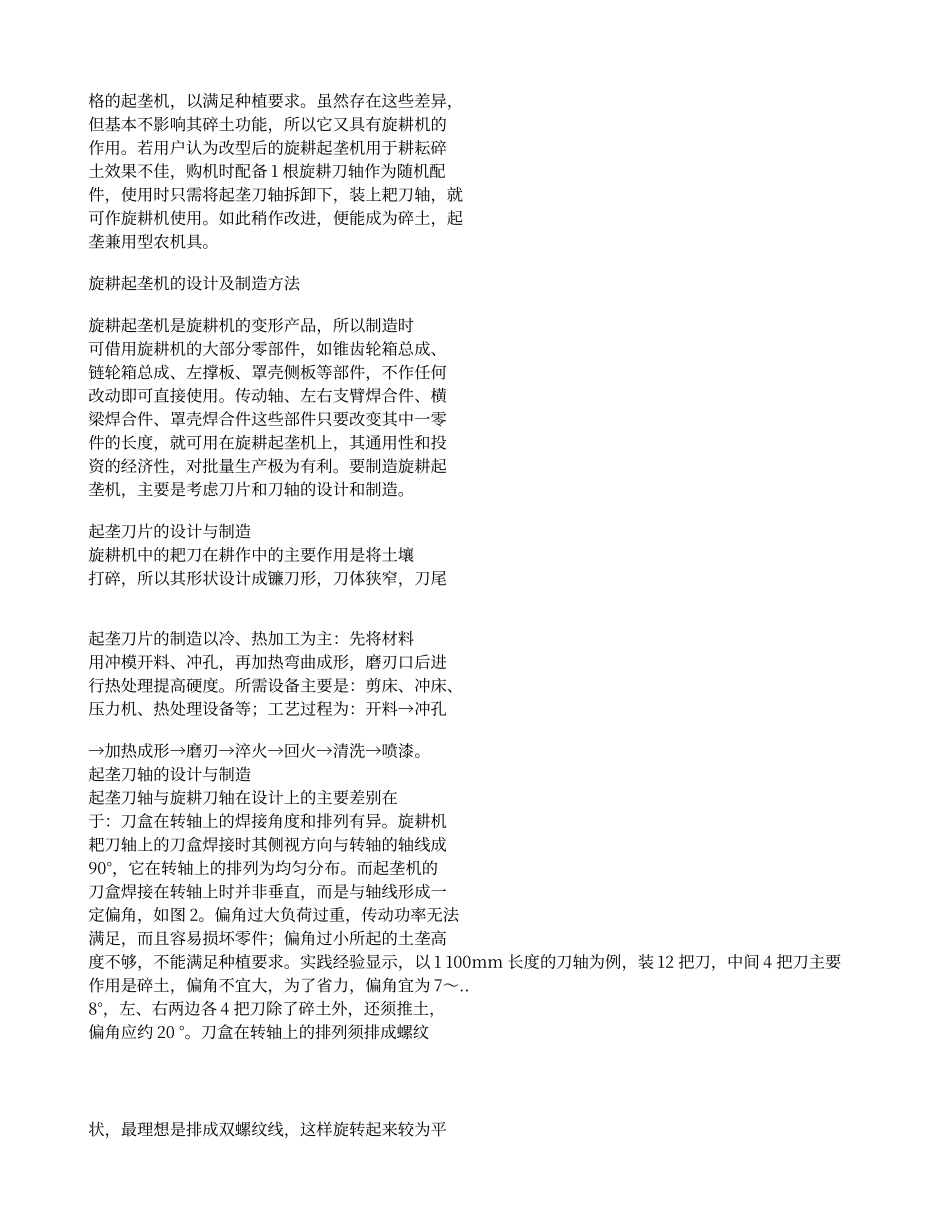

旋耕机改进为旋耕起垄机的设计及制造_第2页
2/4
旋耕机改进为旋耕起垄机的设计及制造_第3页
3/4
旋耕机改进为旋耕起垄机的设计及制造传统旋耕机的作用主要是用于田间的耕耘碎土,它是在手扶拖拉机的配带下,通过刀轴及耙刀的旋转运动把土壤打碎,从而达到耕深松土的目的,用途较为单一。若在该机的设计上加以改进,添置适当的配件,就可增加新的功能和用途,实现一机多用。本文主要论述配套于工农- 1 2 K 手扶拖拉机的旋耕机,改进为旋耕、起垄兼用型农机具( 以下将旋耕起垄机) 的可行性及其设计制造方法。旋耕机与起垄机的共同点和差异要把旋耕机改进为起垄机,应首先了解和分析两机之间的相同及差异之处,从而确定二者合一的可行性。两机的共同点旋耕机的基本结构是由链齿轮箱、传动轴、左右支臂、链轮箱、罩壳组件、横梁、旋耕刀轴等部份组成,其工作原理是:通过拖拉机的动力输出刀轴带动锥齿轮箱,经传动轴将动力传递至链轮箱,再经链条传动,驱使旋耕刀运转,旋耕刀片旋转直接击碎泥土,从而起到旋耕松土的作用。起垄机的基本结构和工作原理与旋耕机大致相同,亦具备以上几大部件,工作原理也是通过上述部件将拖拉机的动力传递至起垄刀轴,起垄刀片从两边螺旋排布,刀片旋转时将泥土推向中间形成垄畦,从而达到起垄的目的。可以看出,旋耕机和起垄机的基本结构和传动原理是一致的,故具备一机两用的可行性。两机的差异起垄机异于旋耕机之处,主要在于垄刀片的形状不同于旋耕刀,其次是刀盒在刀轴上的焊接方位及排列不同,再次是左右支臂、传动轴、罩壳组件、横梁、刀轴这些部件的长度不一样。旋耕刀的作用是碎土,所以是弯驼刀形,起垄刀的作用是既碎土又推土,故形成螺旋叶片状;旋耕机的刀盒是垂直焊在刀轴上,而起垄机的刀盒与刀轴焊接时形成一定倾角,而且分左、右两边排列成螺旋输送器的形状;另外,由于起垄机用于起垄整畦,需根据作物种植要求,决定垄面宽度,所以左右支臂、罩壳、横梁、刀轴等部件的长度与旋耕机不同,且因垄宽不同而各自有差别,因此可按系列制造,生产不同规格的起垄机,以满足种植要求。虽然存在这些差异,但基本不影响其碎土功能,所以它又具有旋耕机的作用。若用户认为改型后的旋耕起垄机用于耕耘碎土效果不佳,购机时配备 1 根旋耕刀轴作为随机配件,使用时只需将起垄刀轴拆卸下,装上耙刀轴,就可作旋耕机使用。如此稍作改进,便能成为碎土,起垄兼用型农机具。旋耕起垄机的设计及制造方法旋耕起垄机是旋耕机的变形产品,所以制造时可借用旋耕机的大部分零部件,如锥齿轮箱总成、链轮箱总成、左撑...
