普车实习课教案

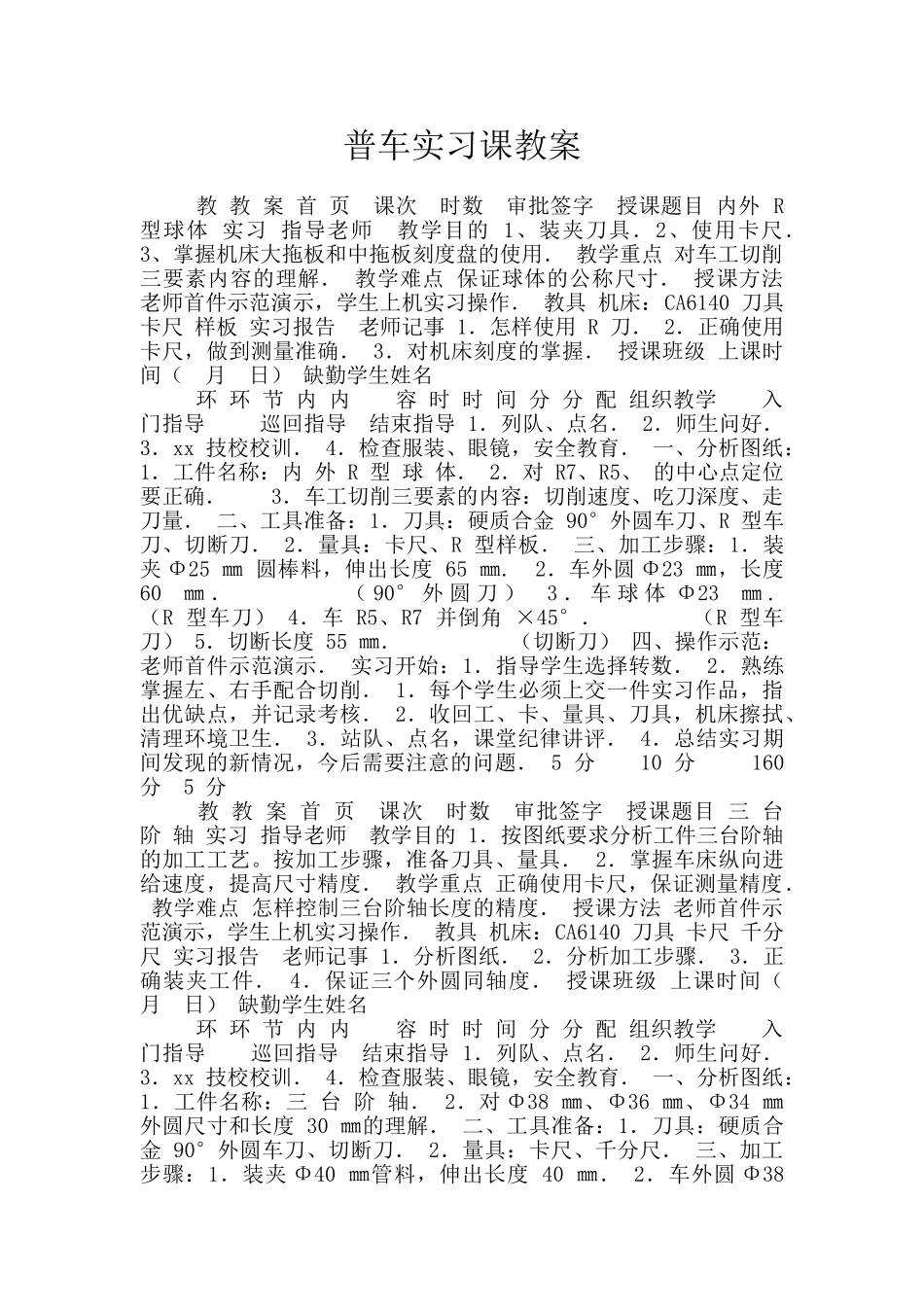

普车实习课教案_第1页
1/5

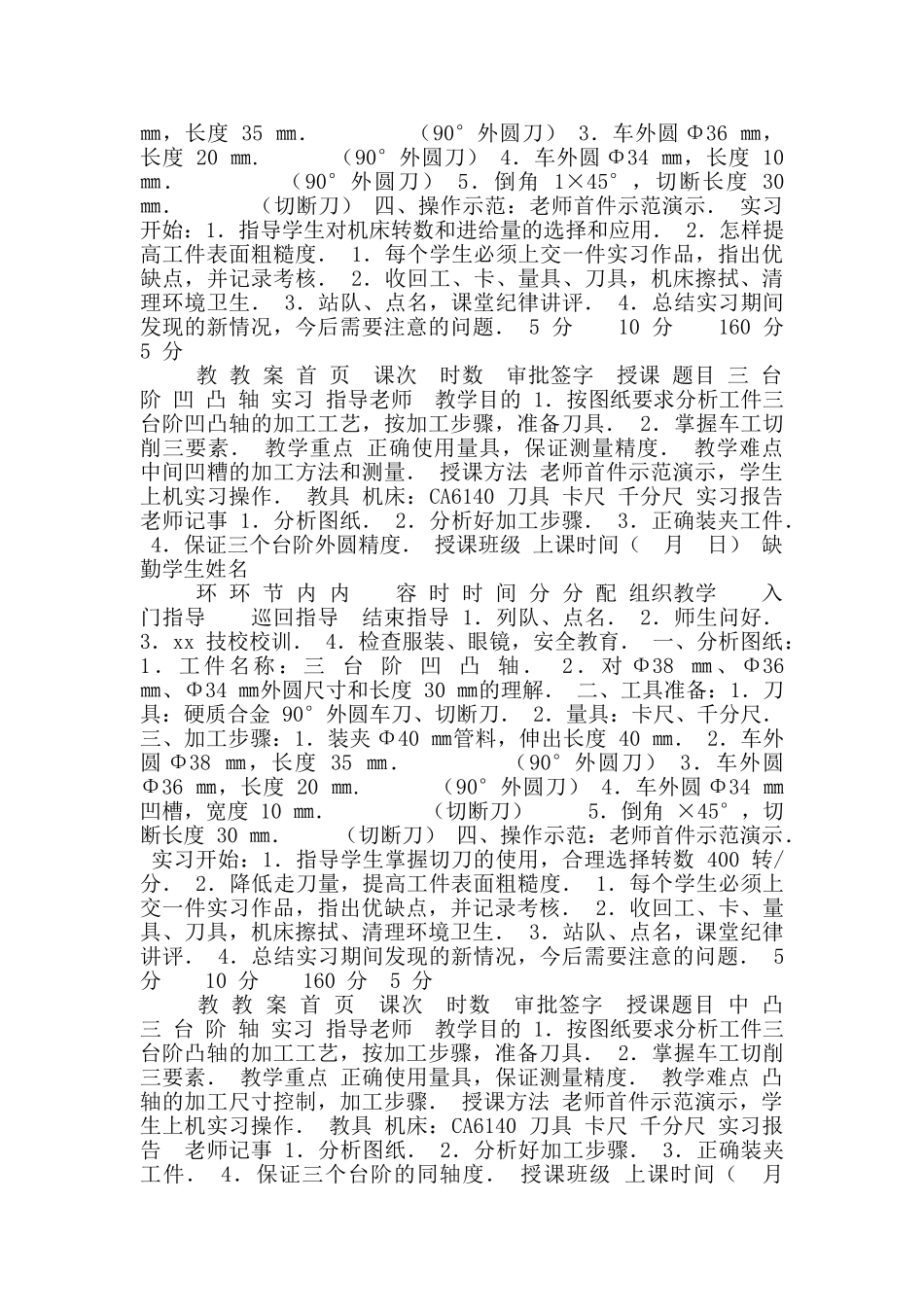

普车实习课教案_第2页
2/5

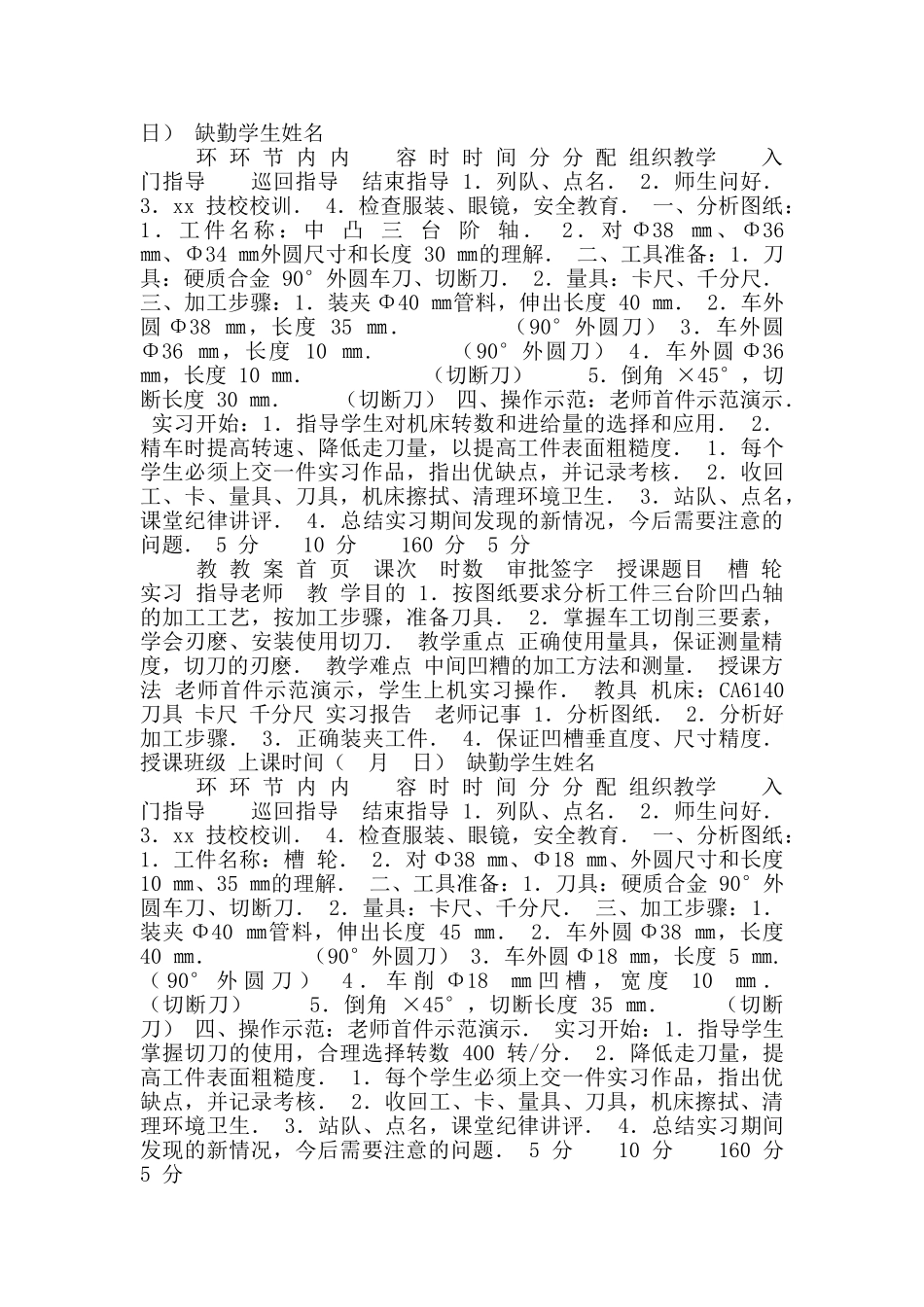

普车实习课教案_第3页
3/5
普车实习课教案 教 教 案 首 页 课次 时数 审批签字 授课题目 内外 R 型球体 实习 指导老师 教学目的 1、装夹刀具.2、使用卡尺.3、掌握机床大拖板和中拖板刻度盘的使用. 教学重点 对车工切削三要素内容的理解. 教学难点 保证球体的公称尺寸. 授课方法 老师首件示范演示,学生上机实习操作. 教具 机床:CA6140 刀具 卡尺 样板 实习报告 老师记事 1.怎样使用 R 刀. 2.正确使用卡尺,做到测量准确. 3.对机床刻度的掌握. 授课班级 上课时间( 月 日) 缺勤学生姓名 环 环 节 内 内 容 时 时 间 分 分 配 组织教学 入门指导 巡回指导 结束指导 1.列队、点名. 2.师生问好. 3.xx 技校校训. 4.检查服装、眼镜,安全教育. 一、分析图纸:1.工件名称:内 外 R 型 球 体. 2.对 R7、R5、 的中心点定位要正确. 3.车工切削三要素的内容:切削速度、吃刀深度、走刀量. 二、工具准备:1.刀具:硬质合金 90°外圆车刀、R 型车刀、切断刀. 2.量具:卡尺、R 型样板. 三、加工步骤:1.装夹 Φ25 ㎜ 圆棒料,伸出长度 65 ㎜. 2.车外圆 Φ23 ㎜,长度 60 ㎜ . ( 90° 外 圆 刀 ) 3 . 车 球 体 Φ23 ㎜ . (R 型车刀) 4.车 R5、R7 并倒角 ×45°. (R 型车刀) 5.切断长度 55 ㎜. (切断刀) 四、操作示范:老师首件示范演示. 实习开始:1.指导学生选择转数. 2.熟练掌握左、右手配合切削. 1.每个学生必须上交一件实习作品,指出优缺点,并记录考核. 2.收回工、卡、量具、刀具,机床擦拭、清理环境卫生. 3.站队、点名,课堂纪律讲评. 4.总结实习期间发现的新情况,今后需要注意的问题. 5 分 10 分 160 分 5 分 教 教 案 首 页 课次 时数 审批签字 授课题目 三 台 阶 轴 实习 指导老师 教学目的 1.按图纸要求分析工件三台阶轴的加工工艺。按加工步骤,准备刀具、量具. 2.掌握车床纵向进给速度,提高尺寸精度. 教学重点 正确使用卡尺,保证测量精度. 教学难点 怎样控制三台阶轴长度的精度. 授课方法 老师首件示范演示,学生上机实习操作. 教具 机床:CA6140 刀具 卡尺 千分尺 实习报告 老师记事 1.分析图纸. 2.分析加工步骤. 3.正确装夹工件. 4.保证三个外圆同轴度. 授课班级 上课时间( 月 日) 缺勤学生姓名 环 环 ...
