机械课程设计:减速箱

机械课程设计:减速箱_第1页
1/35

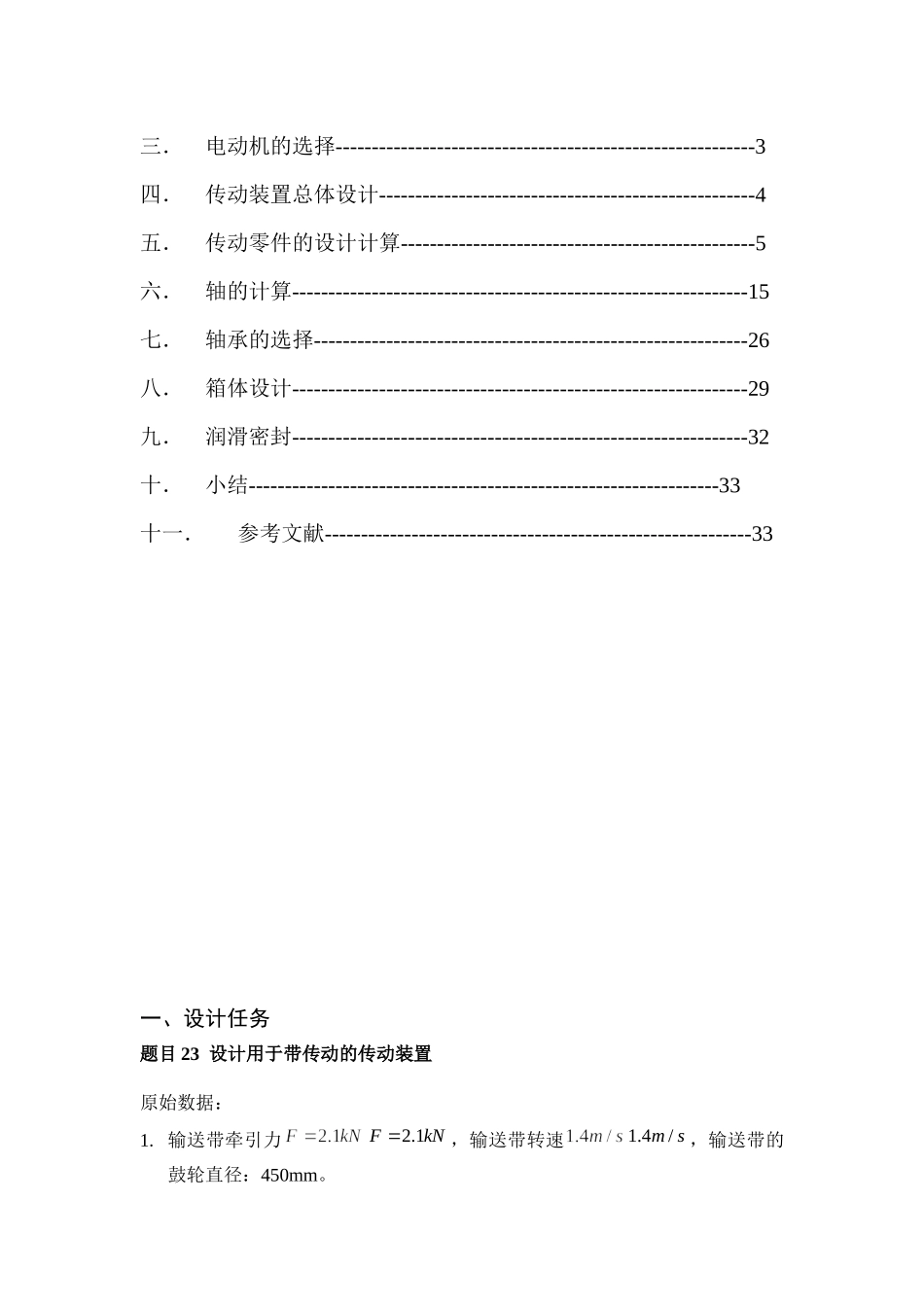

机械课程设计:减速箱_第2页
2/35
机械课程设计:减速箱_第3页
3/35
机械课程设计设计用带传动的传动的减速箱装置 目录一.设计任务----------------------------------------------------------------2二.系统总体设计方案----------------------------------------------------2三.电动机的选择----------------------------------------------------------3四.传动装置总体设计----------------------------------------------------4五.传动零件的设计计算-------------------------------------------------5六.轴的计算---------------------------------------------------------------15七.轴承的选择------------------------------------------------------------26八.箱体设计---------------------------------------------------------------29九.润滑密封---------------------------------------------------------------32十.小结-----------------------------------------------------------------33十一.参考文献-----------------------------------------------------------33一、设计任务题目 23 设计用于带传动的传动装置原始数据:1. 输送带牵引力,输送带转速,输送带的鼓轮直径:450mm。2.1FkN1.4/m s2. 输送机运转方向不变,载荷平稳;3. ;4. 工作寿命 15 年,每年 300 工作日,每日 16 小时。完成任务: 1〕完成减速器装配图 1 张〔A0 或 A1〕;2〕零件工作图 1~3 张;3〕编写设计计算说明书 1 份。二.初步设计 三.电动机的选择综合考虑一般选择笼型三相异步电动机,该电动机载荷大,价格廉价运输带机构输出的功率:PW= 粗略估算传动装置的总效率查得:是是是链传动效率PWkw初步估算总的传动效率,解得:Pd= 3. 确定电动机的转速:nw=减速机构只有一个二级减速箱和链传动,同时考虑两种传动方式的最大传动比和设计尺寸,选择电机的转速为r/min电动机型号 额定功率 同步转速 满载转速 轴径Y112M-4 4 1500 1440 28mm四.传动装置的总体设计1.计算传动装置的总转动比并分配各级传动比:1〕传动装置的总传动比为:2〕分配各级传动比:两级齿轮的传动比可计算出:所以减速箱高速级传动比为 4.03,低速级传动比为 3.1,链传动的传动比为 2r/mini=252.计算传动装置的运动参数和动力参数:设、、、分别为 1、2、3 和工作轴的转速;、、、分别为对应轴的功率;、、、分别为输入转矩;、、、分别为各轴之间的传动比;、、、分别为电动机...
