条格组织、绉组织与透孔组织

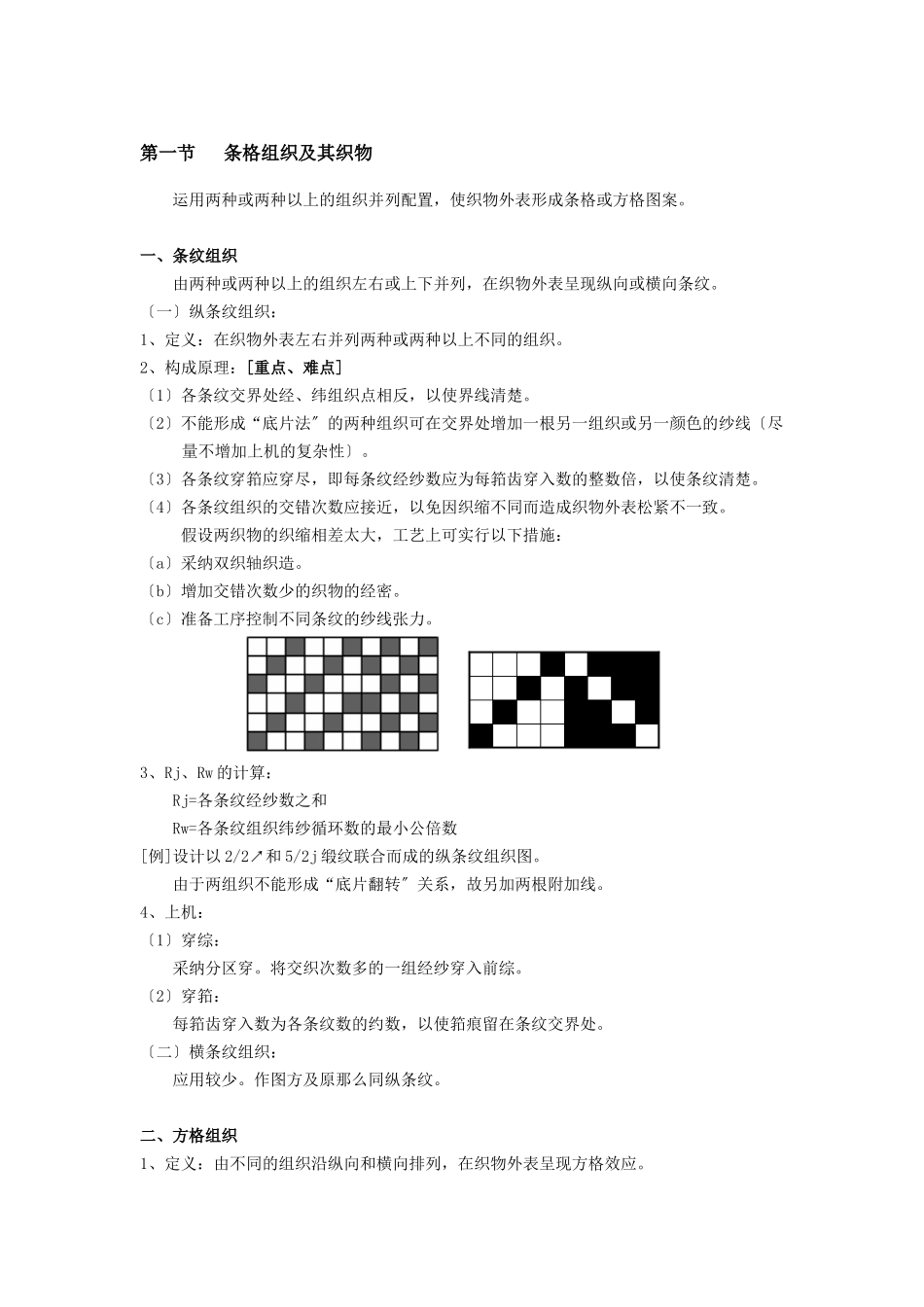

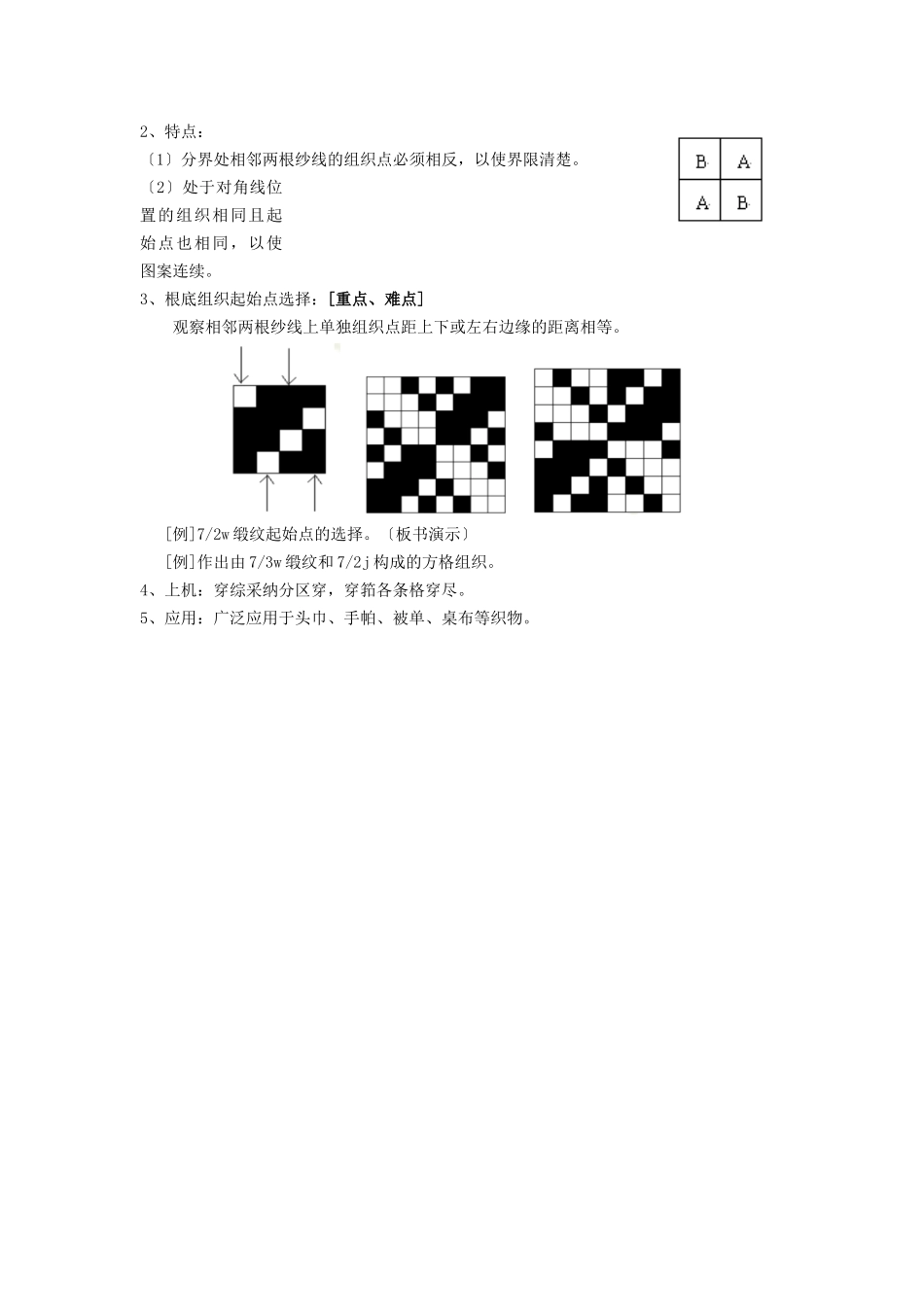

第四章 联合组织及其织物由两种或两种以上的原组织或变化组织用各种不同的方法联合而成，在织物外表呈现几何图案或小花纹效应。本课课题〔章、节〕第四章 联合组织及其织物第一节 条格组织及其织物目的要求掌握条格组织的构成原理及组织图的绘制，方格组织组织图的绘制,尤其条格组织根底组织的选择和方格组织根底组织起始点选择。重 点与难 点重点：1、条格组织的构成原理及组织图的绘制。2、方格组织组织图的绘制。难点：方格组织根底组织起始点选择。教 具条格织物、方格织物。教学过程[复习]什么是缎背斜纹组织?第四章 联合组织及其织物第一节 条格组织及其织物一、条纹组织〔一〕纵条纹组织〔二〕横条纹组织二、方格组织1、定义 2、特点3、根底组织起始点选择 4、上机5、应用作业布置1、以四枚不规那么经面缎纹和纬面缎纹组织构成纵条纹组织图。2、以 2/2↗斜纹、2/2 经重平和 2/2↖斜纹为根底组织，设计一个纵条纹组织。3、试以八枚经面缎纹和平纹为根底组织，构作一纵条纹组织的上机图，(组织循环大小自定)，并指出相应织物的外表效应和上机特征。4、以 7/5 纬面缎纹为 A 区，B 区自定，作一清楚的方格组织图，并写出 B区组织表达式。5、以 2/3↗斜纹为根底组织，Rj、Rw 自定，作清楚的方格组织图。 第一节条格组织及其织物运用两种或两种以上的组织并列配置，使织物外表形成条格或方格图案。一、条纹组织由两种或两种以上的组织左右或上下并列，在织物外表呈现纵向或横向条纹。〔一〕纵条纹组织：1、定义：在织物外表左右并列两种或两种以上不同的组织。2、构成原理：[重点、难点]〔1〕各条纹交界处经、纬组织点相反，以使界线清楚。〔2〕不能形成“底片法〞的两种组织可在交界处增加一根另一组织或另一颜色的纱线〔尽量不增加上机的复杂性〕。〔3〕各条纹穿筘应穿尽，即每条纹经纱数应为每筘齿穿入数的整数倍，以使条纹清楚。〔4〕各条纹组织的交错次数应接近，以免因织缩不同而造成织物外表松紧不一致。假设两织物的织缩相差太大，工艺上可实行以下措施：〔a〕采纳双织轴织造。〔b〕增加交错次数少的织物的经密。〔c〕准备工序控制不同条纹的纱线张力。 3、Rj、Rw 的计算：Rj=各条纹经纱数之和Rw=各条纹组织纬纱循环数的最小公倍数[例]设计以 2/2↗和 5/2j 缎纹联合而成的纵条纹组织图。由于两组织不能形成“底片翻转〞关系，故另加两根附加线。4、上机：〔1〕穿综：采纳分区穿。将交织次数多的一组经纱穿入前...
