移动式抓斗格栅除污机说明书

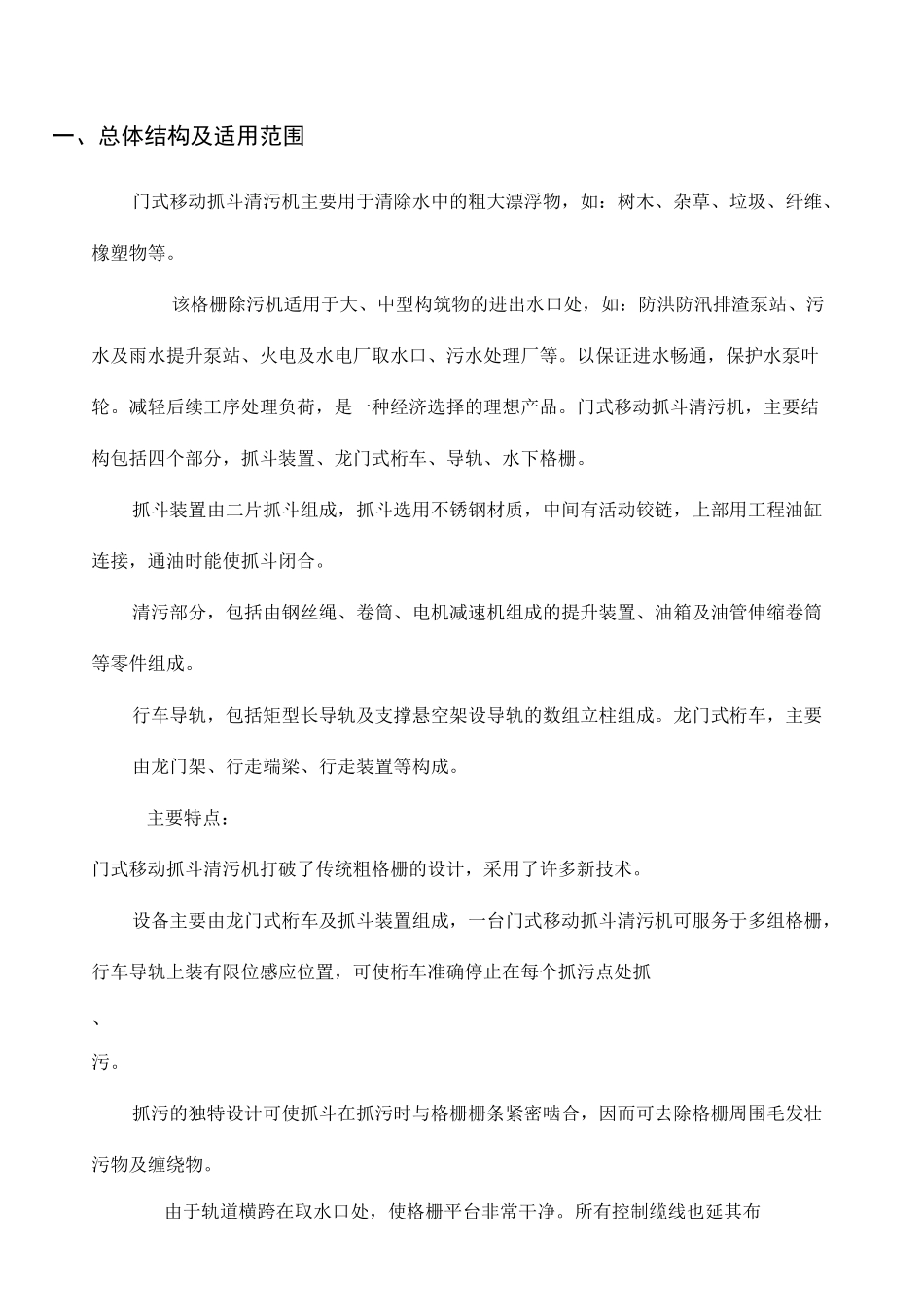

移动式抓斗格栅除污机说明书_第1页
1/7
移动式抓斗格栅除污机说明书_第2页
2/7
移动式抓斗格栅除污机说明书_第3页
3/7
说明书IMBstandardizationoffice【IMB5AB-IMBK08-IMB2C】一、总体结构及适用范围门式移动抓斗清污机主要用于清除水中的粗大漂浮物,如:树木、杂草、垃圾、纤维、橡塑物等。该格栅除污机适用于大、中型构筑物的进出水口处,如:防洪防汛排渣泵站、污水及雨水提升泵站、火电及水电厂取水口、污水处理厂等。以保证进水畅通,保护水泵叶轮。减轻后续工序处理负荷,是一种经济选择的理想产品。门式移动抓斗清污机,主要结构包括四个部分,抓斗装置、龙门式桁车、导轨、水下格栅。抓斗装置由二片抓斗组成,抓斗选用不锈钢材质,中间有活动铰链,上部用工程油缸连接,通油时能使抓斗闭合。清污部分,包括由钢丝绳、卷筒、电机减速机组成的提升装置、油箱及油管伸缩卷筒等零件组成。行车导轨,包括矩型长导轨及支撑悬空架设导轨的数组立柱组成。龙门式桁车,主要由龙门架、行走端梁、行走装置等构成。主要特点:门式移动抓斗清污机打破了传统粗格栅的设计,采用了许多新技术。设备主要由龙门式桁车及抓斗装置组成,一台门式移动抓斗清污机可服务于多组格栅,行车导轨上装有限位感应位置,可使桁车准确停止在每个抓污点处抓、污。抓污的独特设计可使抓斗在抓污时与格栅栅条紧密啮合,因而可去除格栅周围毛发壮污物及缠绕物。由于轨道横跨在取水口处,使格栅平台非常干净。所有控制缆线也延其布置,所以整体外观非常清洁。抓斗的提升与下降不需要任何轨道装置,所以减少了因摩擦而引起的能耗损失。由于电控水平高而机械结构极为简单,故设备稳定性极高,维修简便,维护量极低。污水型抓斗采用背网式结构,这样在拦截许多大型污物时也同时去除了细小悬浮物,可大大降低后面细格栅的工作负荷。产品优点由于门式移动抓斗清污机独特的结构及最新的技术,使其具有如下优点■适应性强:适应任何复杂水质,能处理多种粗大垃圾、大面积水草,杂物等。■处理量大:抓斗的容量大,每次能抓起数百公斤各类垃圾。■作业面积广:一台机能清除多组格栅,格栅从上至下全部清除。■抓取深度大;最大能抓到 75 米深度的垃圾,宽度不限。■结构性能好:抓斗上下运行不用导轨,无磨擦,能耗小。■自动化程度高:全部工作过程通过 PLC 触摸屏全自动完成,实现了无人值守。■使用寿命长:无永久浸泡部件,无摩擦,故障少,维护量极低。■工作环境好:垃圾直接放到排放区,无需输送装置,开放式平台,干净整洁。■土建投资少:能适应各种场地、空间,土建要求低,造价低。■性...
