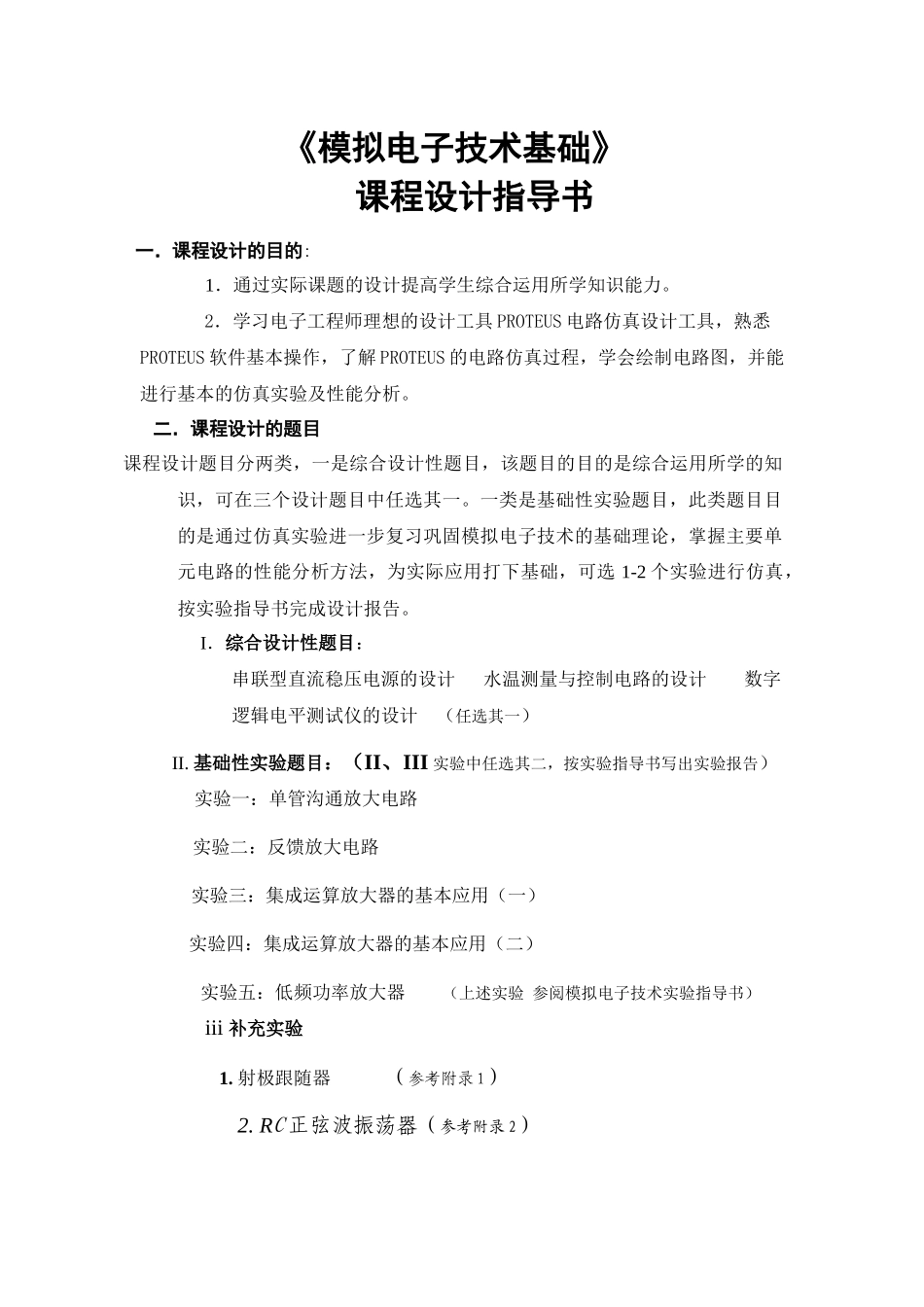

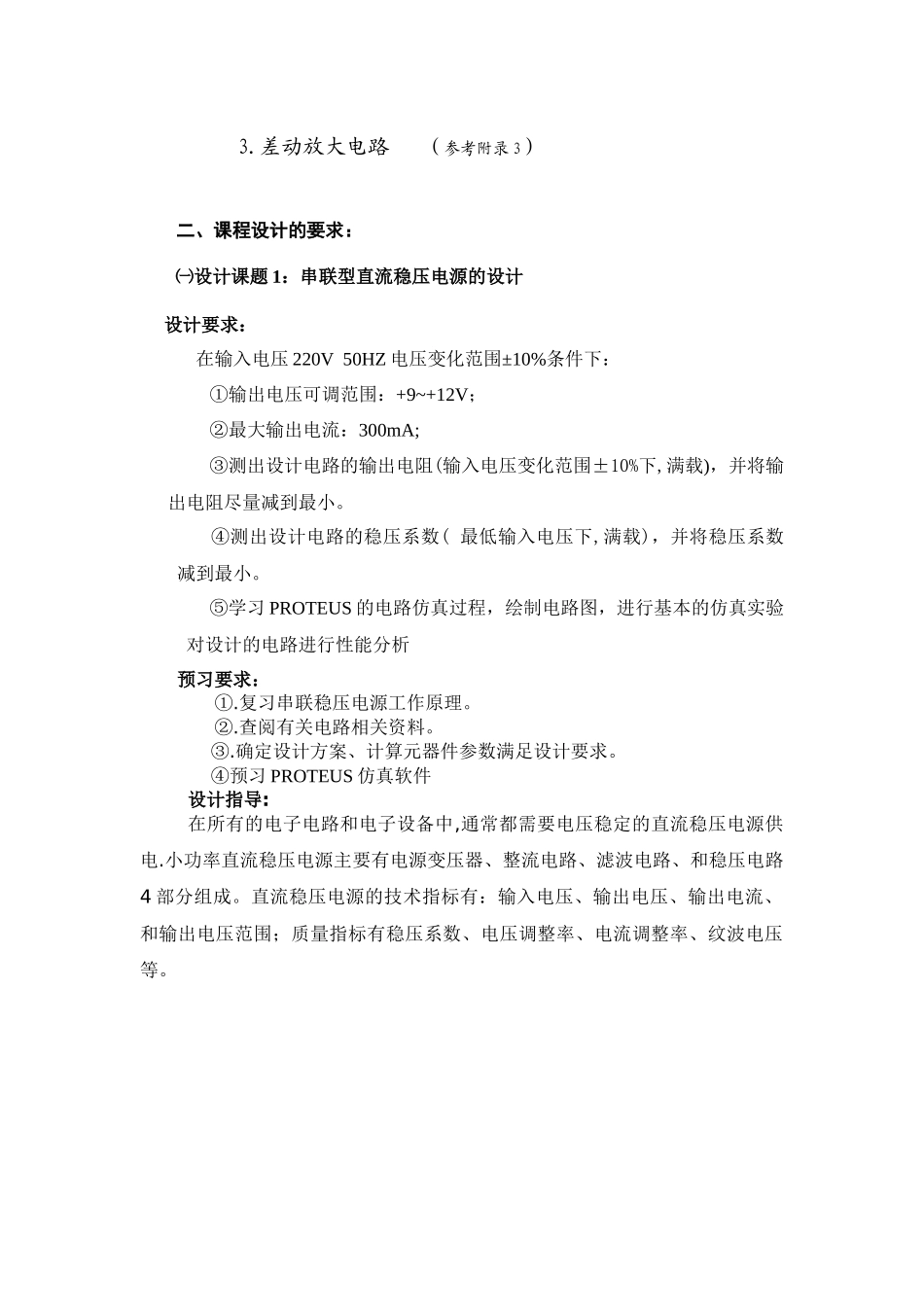

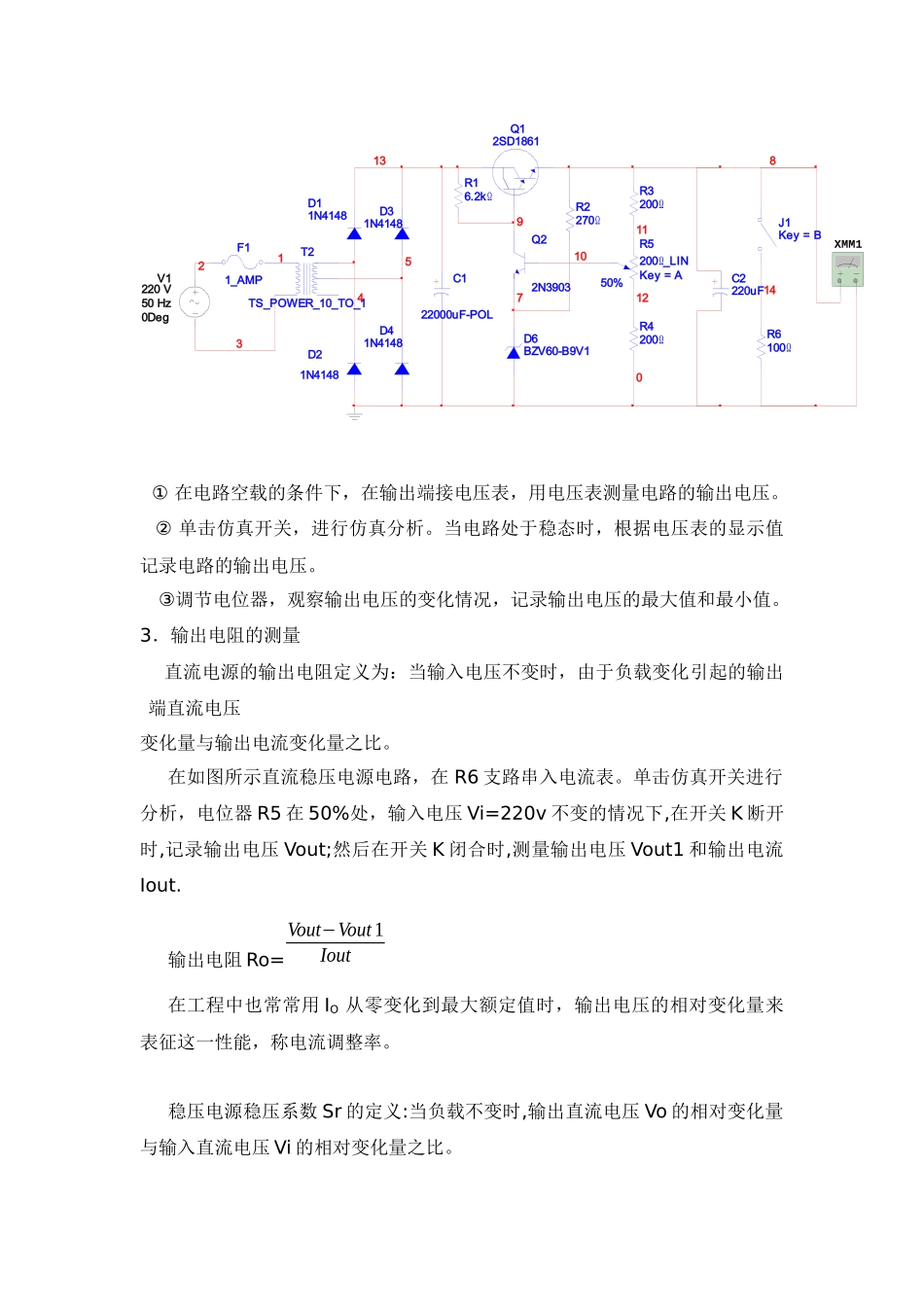

《模拟电子技术基础》课程设计指导书一．课程设计的目的:1．通过实际课题的设计提高学生综合运用所学知识能力。2．学习电子工程师理想的设计工具 PROTEUS 电路仿真设计工具，熟悉PROTEUS 软件基本操作，了解 PROTEUS 的电路仿真过程，学会绘制电路图，并能进行基本的仿真实验及性能分析。二．课程设计的题目 课程设计题目分两类，一是综合设计性题目，该题目的目的是综合运用所学的知识，可在三个设计题目中任选其一。一类是基础性实验题目，此类题目目的是通过仿真实验进一步复习巩固模拟电子技术的基础理论，掌握主要单元电路的性能分析方法，为实际应用打下基础，可选 1-2 个实验进行仿真，按实验指导书完成设计报告。 I．综合设计性题目： 串联型直流稳压电源的设计 水温测量与控制电路的设计 数字逻辑电平测试仪的设计 （任选其一） II. 基础性实验题目：（II、III 实验中任选其二，按实验指导书写出实验报告） 实验一：单管沟通放大电路 实验二：反馈放大电路 实验三：集成运算放大器的基本应用（一） 实验四：集成运算放大器的基本应用（二） 实验五：低频功率放大器 （上述实验 参阅模拟电子技术实验指导书）iii 补充实验 1. 射极跟随器 （参考附录 1）2. RC 正弦波振荡器（参考附录 2）3.差动放大电路 （参考附录 3） 二、课程设计的要求：㈠设计课题 1：串联型直流稳压电源的设计设计要求：在输入电压 220V 50HZ 电压变化范围±10%条件下： ①输出电压可调范围：+9~+12V； ②最大输出电流：300mA; ③测出设计电路的输出电阻(输入电压变化范围±10%下,满载)，并将输出电阻尽量减到最小。 ④测出设计电路的稳压系数( 最低输入电压下,满载)，并将稳压系数减到最小。 ⑤学习 PROTEUS 的电路仿真过程，绘制电路图，进行基本的仿真实验对设计的电路进行性能分析预习要求： ①.复习串联稳压电源工作原理。 ②.查阅有关电路相关资料。 ③.确定设计方案、计算元器件参数满足设计要求。 ④预习 PROTEUS 仿真软件设计指导:在所有的电子电路和电子设备中,通常都需要电压稳定的直流稳压电源供电.小功率直流稳压电源主要有电源变压器、整流电路、滤波电路、和稳压电路4 部分组成。直流稳压电源的技术指标有：输入电压、输出电压、输出电流、和输出电压范围；质量指标有稳压系数、电压调整率、电流调整率、纹波电压等。 ① 在电路空载的条件下，在输出端接电压表，用电压表测量电路的输出电压。...
