汽车底盘实训

汽车底盘实训_第1页
1/65
汽车底盘实训_第2页
2/65
汽车底盘实训_第3页
3/65

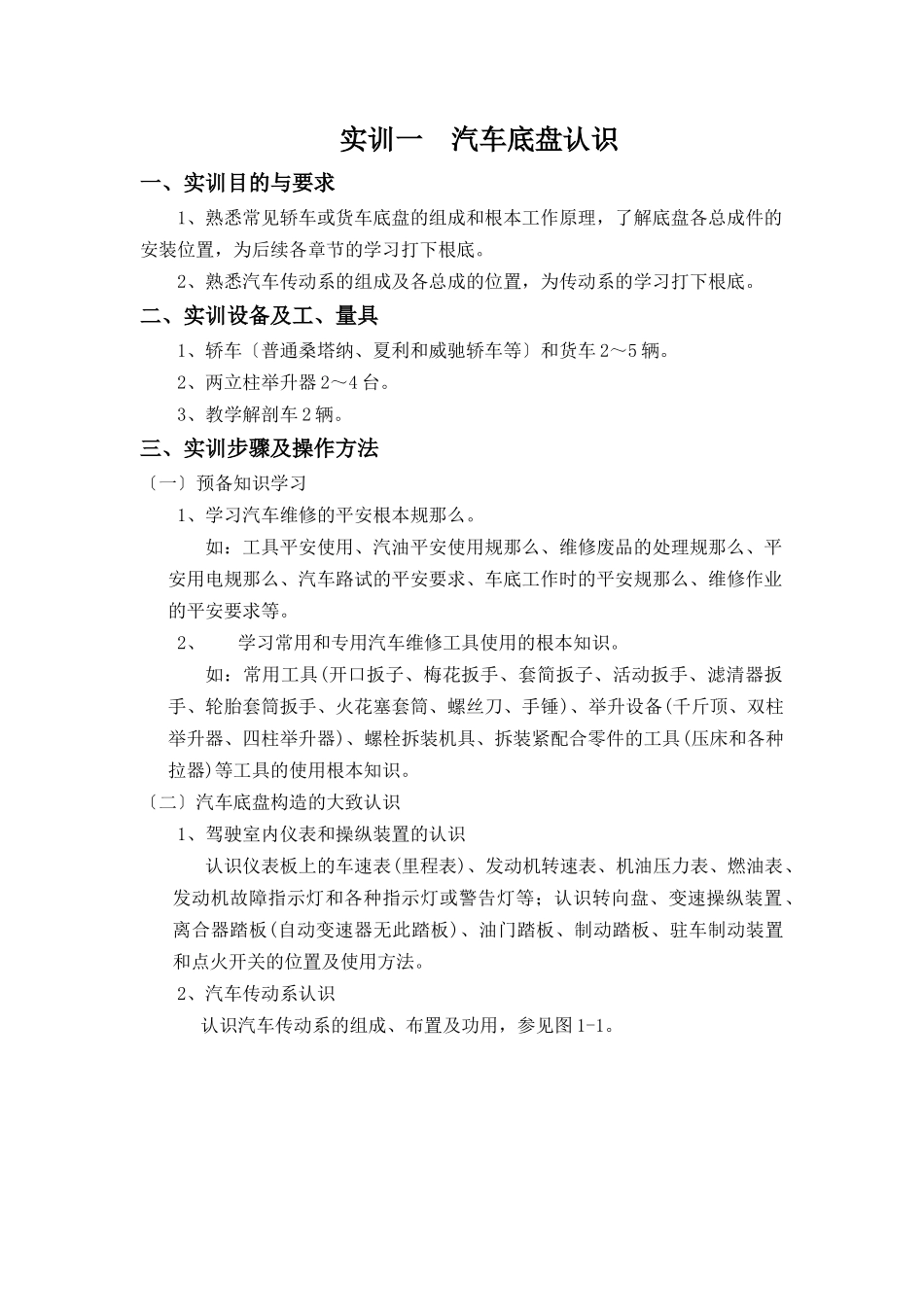

实训一 汽车底盘认识 一、实训目的与要求1、熟悉常见轿车或货车底盘的组成和根本工作原理,了解底盘各总成件的安装位置,为后续各章节的学习打下根底。2、熟悉汽车传动系的组成及各总成的位置,为传动系的学习打下根底。二、实训设备及工、量具1、轿车〔普通桑塔纳、夏利和威驰轿车等〕和货车 2~5 辆。2、两立柱举升器 2~4 台。3、教学解剖车 2 辆。三、实训步骤及操作方法〔一〕预备知识学习1、学习汽车维修的平安根本规那么。如:工具平安使用、汽油平安使用规那么、维修废品的处理规那么、平安用电规那么、汽车路试的平安要求、车底工作时的平安规那么、维修作业的平安要求等。2、学习常用和专用汽车维修工具使用的根本知识。如:常用工具(开口扳子、梅花扳手、套简扳子、活动扳手、滤清器扳手、轮胎套筒扳手、火花塞套筒、螺丝刀、手锤)、举升设备(千斤顶、双柱举升器、四柱举升器)、螺栓拆装机具、拆装紧配合零件的工具(压床和各种拉器)等工具的使用根本知识。〔二〕汽车底盘构造的大致认识1、驾驶室内仪表和操纵装置的认识认识仪表板上的车速表(里程表)、发动机转速表、机油压力表、燃油表、发动机故障指示灯和各种指示灯或警告灯等;认识转向盘、变速操纵装置、离合器踏板(自动变速器无此踏板)、油门踏板、制动踏板、驻车制动装置和点火开关的位置及使用方法。2、汽车传动系认识认识汽车传动系的组成、布置及功用,参见图 1-1。图 1-1 汽车传动系的组成与布置 1-离合器;2-变速器;3-驱动桥壳;5-差速器;6-半轴;7-主减速器;8-传动轴3、汽车行驶系认识认识汽车行驶系的组成、布置及功用。4、汽车转向系认识认识汽车转向系的组成、布置及功用,参见图 1-2。图 1-2 转向系示意图1-转向盘;2-转向轴;3-转向节;4-转向轮;5-转向节臂;6-转向横拉杆;7-转向减振器;8-转向器5.汽车制动系认识认识汽车制动系的组成、布置及功用,参见图 1-3。图 1-3 制动系结构示意图1-制动踏板;2-制动主缸推杆;3-制动主缸活塞;4-制动主缸;5-油管;6-制动轮缸;7-轮缸活塞;8-制动鼓;9-摩擦片;10-制动蹄;11-制动底版;12-支承销;13-制动蹄复位弹簧四、复习思考题1、汽车总体上由哪几个局部组成?2、汽车底盘包括哪几个系统?各个系统包括哪些主要部件?3、简述汽车传动系的动力传递路线。实训二 1、离合器及操纵机构的拆装2、离合器的调整一、实训目的与要求1、掌握离合器及操纵机构的拆装步骤及技术要求。2、熟悉离合器主要零...
