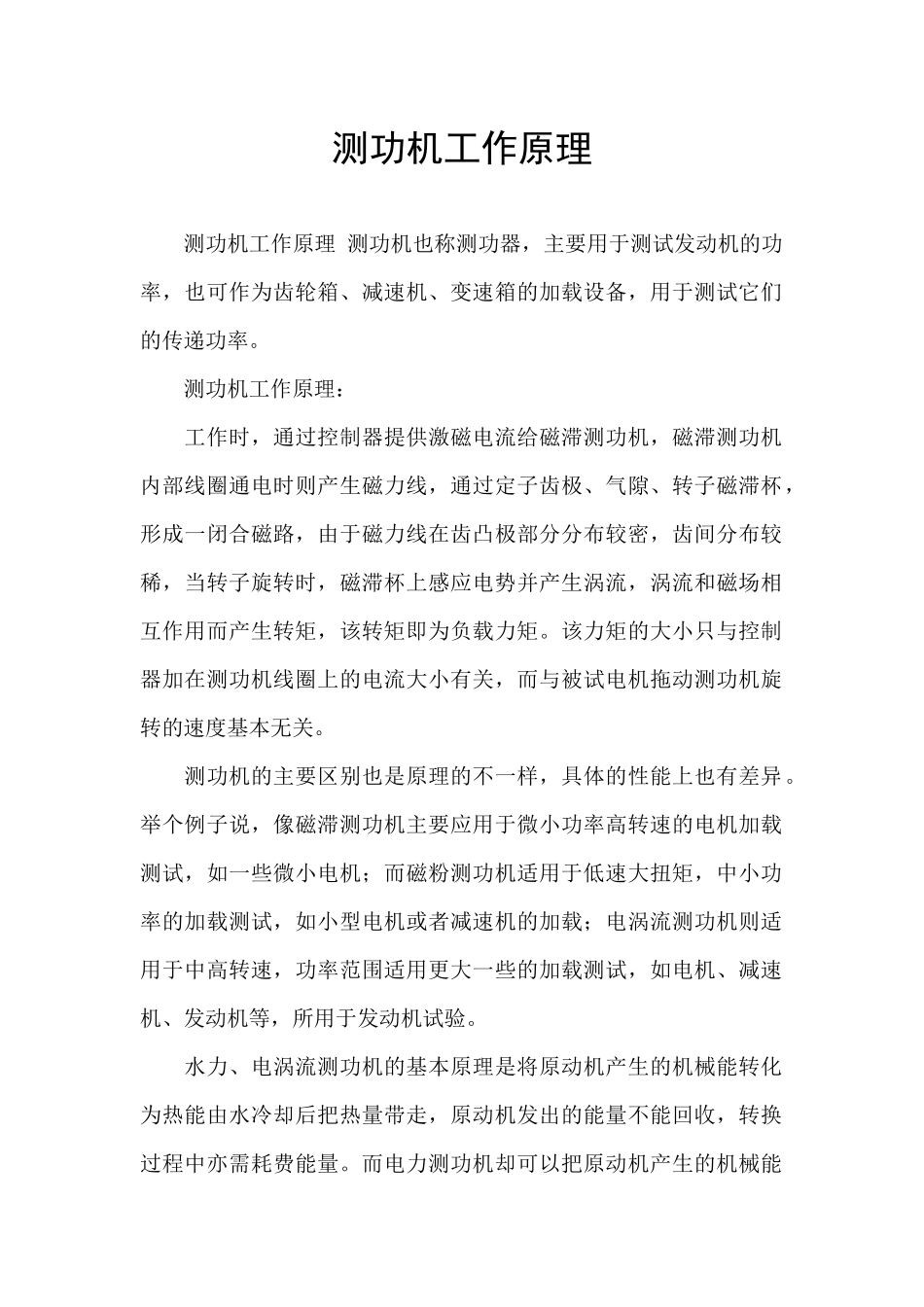

测功机工作原理_第1页
1/3

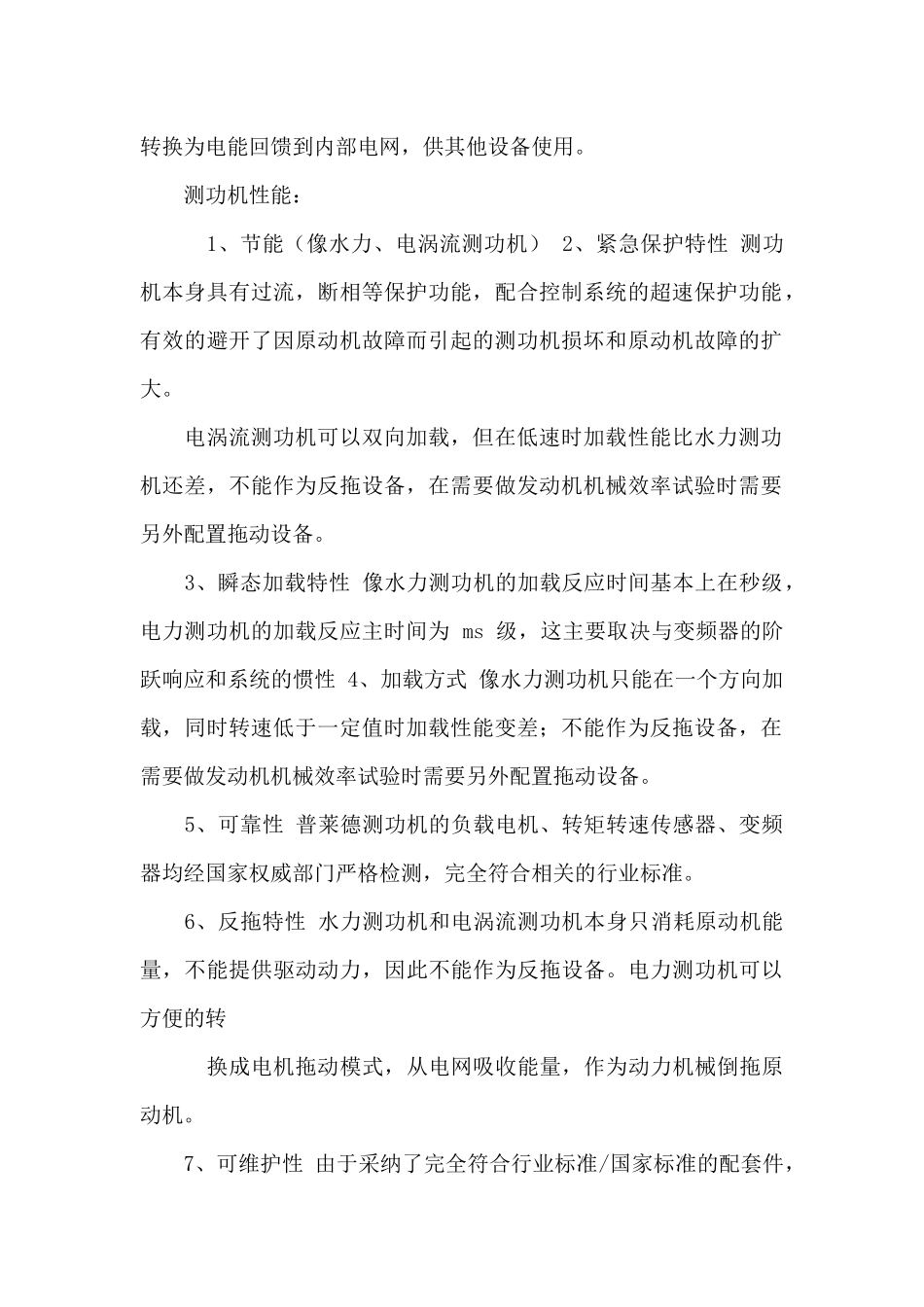

测功机工作原理_第2页
2/3

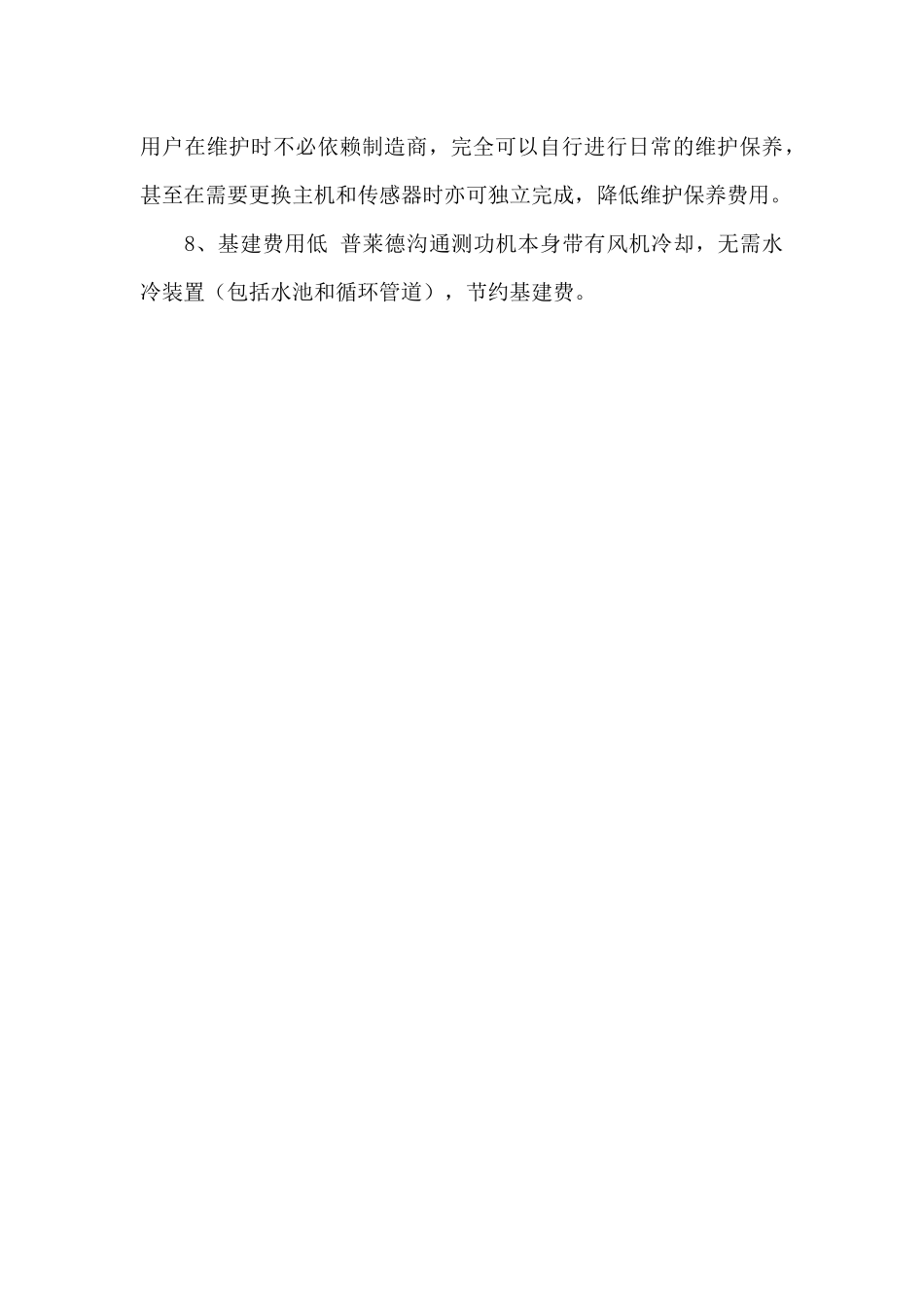

测功机工作原理_第3页
3/3
测功机工作原理 测功机工作原理 测功机也称测功器,主要用于测试发动机的功率,也可作为齿轮箱、减速机、变速箱的加载设备,用于测试它们的传递功率。 测功机工作原理: 工作时,通过控制器提供激磁电流给磁滞测功机,磁滞测功机内部线圈通电时则产生磁力线,通过定子齿极、气隙、转子磁滞杯,形成一闭合磁路,由于磁力线在齿凸极部分分布较密,齿间分布较稀,当转子旋转时,磁滞杯上感应电势并产生涡流,涡流和磁场相互作用而产生转矩,该转矩即为负载力矩。该力矩的大小只与控制器加在测功机线圈上的电流大小有关,而与被试电机拖动测功机旋转的速度基本无关。 测功机的主要区别也是原理的不一样,具体的性能上也有差异。举个例子说,像磁滞测功机主要应用于微小功率高转速的电机加载测试,如一些微小电机;而磁粉测功机适用于低速大扭矩,中小功率的加载测试,如小型电机或者减速机的加载;电涡流测功机则适用于中高转速,功率范围适用更大一些的加载测试,如电机、减速机、发动机等,所用于发动机试验。 水力、电涡流测功机的基本原理是将原动机产生的机械能转化为热能由水冷却后把热量带走,原动机发出的能量不能回收,转换过程中亦需耗费能量。而电力测功机却可以把原动机产生的机械能转换为电能回馈到内部电网,供其他设备使用。 测功机性能: 1、节能(像水力、电涡流测功机) 2、紧急保护特性 测功机本身具有过流,断相等保护功能,配合控制系统的超速保护功能,有效的避开了因原动机故障而引起的测功机损坏和原动机故障的扩大。 电涡流测功机可以双向加载,但在低速时加载性能比水力测功机还差,不能作为反拖设备,在需要做发动机机械效率试验时需要另外配置拖动设备。 3、瞬态加载特性 像水力测功机的加载反应时间基本上在秒级,电力测功机的加载反应主时间为 ms 级,这主要取决与变频器的阶跃响应和系统的惯性 4、加载方式 像水力测功机只能在一个方向加载,同时转速低于一定值时加载性能变差;不能作为反拖设备,在需要做发动机机械效率试验时需要另外配置拖动设备。 5、可靠性 普莱德测功机的负载电机、转矩转速传感器、变频器均经国家权威部门严格检测,完全符合相关的行业标准。 6、反拖特性 水力测功机和电涡流测功机本身只消耗原动机能量,不能提供驱动动力,因此不能作为反拖设备。电力测功机可以方便的转 换成电机拖动模式,从电网吸收能量,作为动力机械倒拖原动机。 7、可维护性 由于采纳了完全符合...
